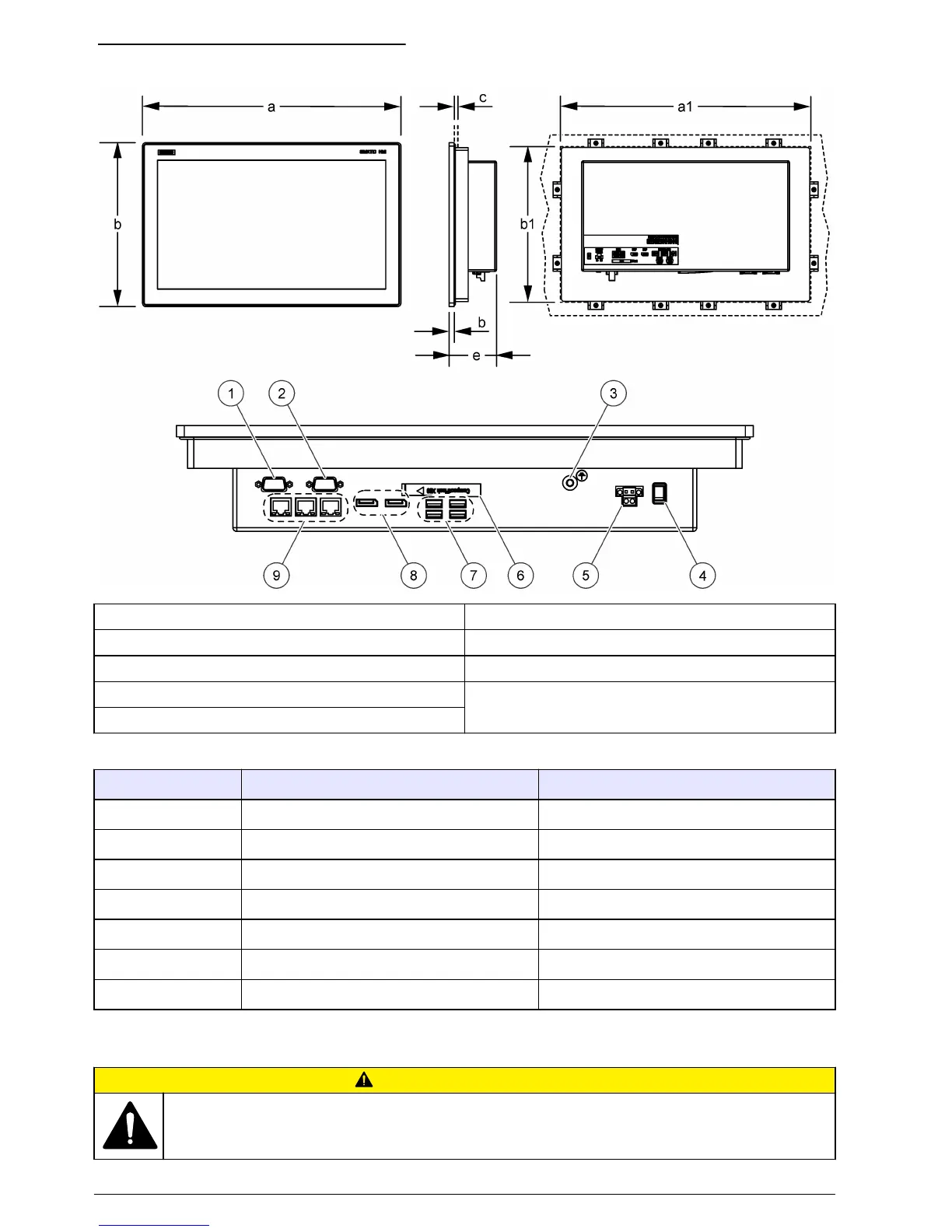

Figur 2 IPC477-mått och -anslutningar
1 COM2 seriell anslutning (tillval) 6 CFast-kortplats med kåpa
2 COM1 seriell anslutning (tillval) 7 USB-anslutning (4x)
3 Skyddsjordsanslutning 8 Displayanslutning (2x)
4 Strömbrytare På/Av 9 RJ45 Ethernet-anslutning (3x)
5 Nätaggregat, 24 VDC
Tabell 1 IPC477 XX"-mått
Mått IPC477 15 tums multitouch IPC477 19 tums multitouch
a 398 mm (15,66 tum) 477 mm (18,78 tum)
b 257 mm (10,11 tum) 294 mm (11,57 tum)
c 2 - 6 mm (0,08 - 0,24 tum) 2 - 6 mm (0,08 - 0,24 tum)
d 6,2 mm (0,24 tum) 6,2 mm (0,24 tum)
e 84,9 mm (3,34 tum) 84,9 mm (3,34 tum)
a1 (utskuren) 382 mm (15,0 tum) 448 mm (17,6 tum)
b1 (utskuren) 241 mm (9,5 tum) 278 mm (11,0 tum)
Installation
F Ö R S I K T I G H E T
Flera risker. Endast kvalificerad personal får utföra de moment som beskrivs i den här delen av
dokumentet.
216 Svenska
