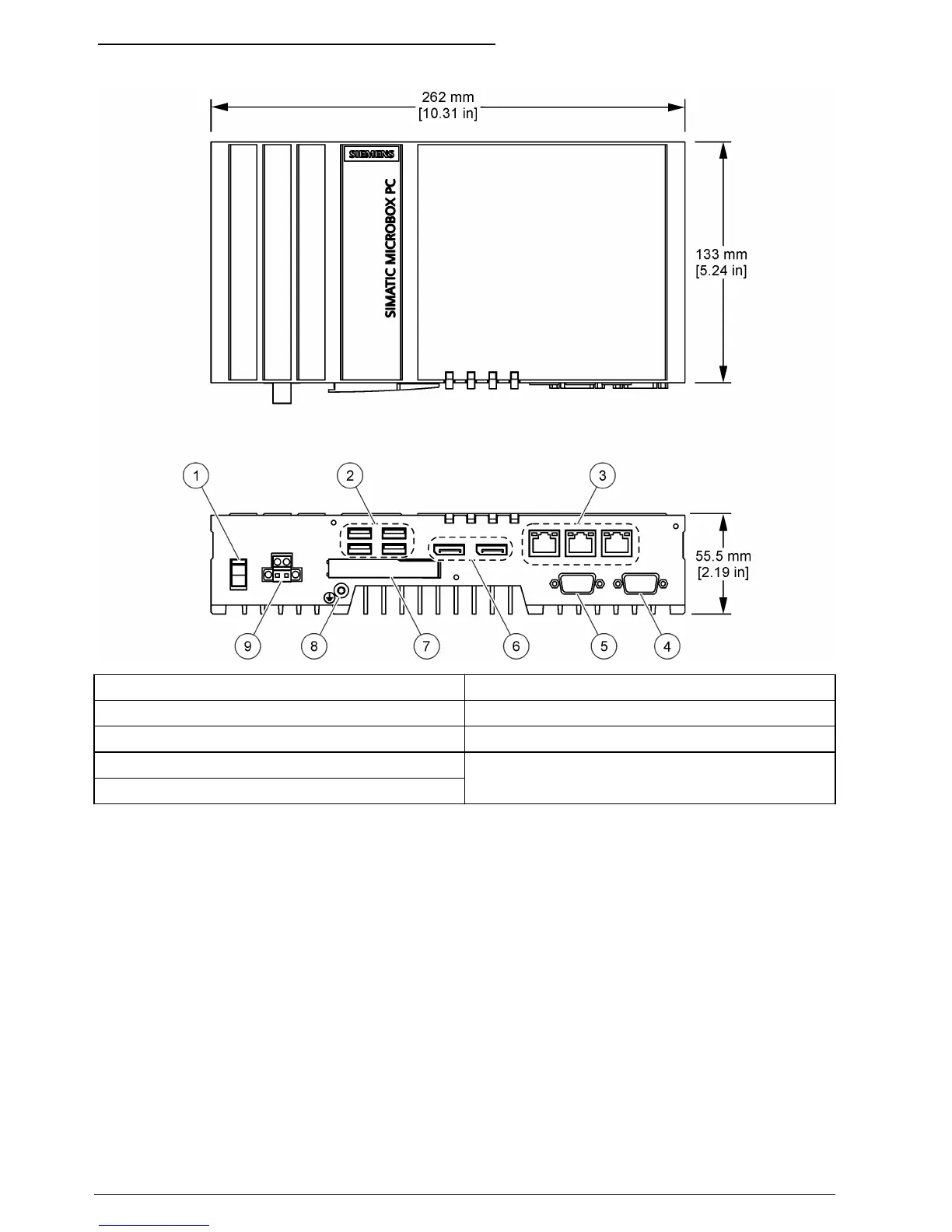

Figure 1 Dimensions et connecteurs de l'IPC427E
1 Interrupteur marche/arrêt 6 Connecteur d'écran (2x)
2 Connecteur USB (4x) 7 Fente pour carte CFast avec couvercle
3 Connecteur Ethernet RJ45 (3x) 8 Connecteur de mise à la terre de protection
4 Port série COM2 (en option) 9 Alimentation, 24 V CC
5 Port série COM1 (en option)
Aperçu de l'IPC477
Figure 2 montre la vue d'ensemble et les connecteurs de l'IPC477 XX". Reportez-vous au Tableau 1
les dimensions et les dimensions de découpe de l'IPC477 XX".
