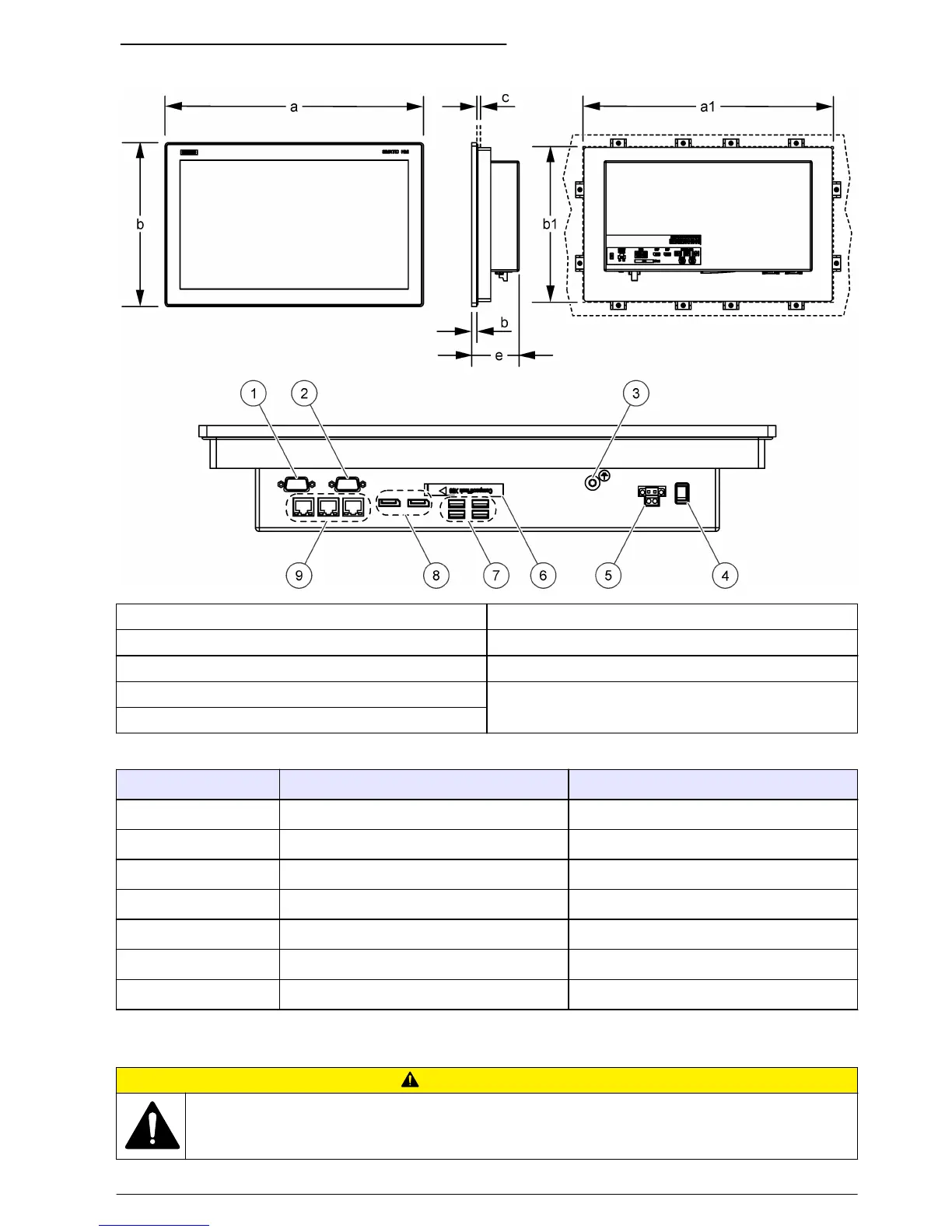

Figure 2 Dimensions et connecteurs de l'IPC477
1 Port série COM2 (en option) 6 Fente pour carte CFast avec couvercle
2 Port série COM1 (en option) 7 Connecteur USB (4x)
3 Connecteur de mise à la terre de protection 8 Connecteur d'écran (2x)
4 Interrupteur marche/arrêt 9 Connecteur Ethernet RJ45 (3x)
5 Alimentation, 24 V CC
Tableau 1 Dimensions de l'IPC477 XX"
Dimension IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66 po) 477 mm (18,78 po)
b 257 mm (10,11 po) 294 mm (11,57 po)
c 2-6 mm (0,08/-0,24 po) 2-6 mm (0,08/-0,24 po)
d 6.2 mm (0,24 po) 6.2 mm (0,24 po)
e 84.9 mm (3,34 po) 84.9 mm (3,34 po)
a1 (découpé) 382 mm (15,0 po) 448 mm (17,6 po)
b1 (découpé) 241 mm (9,5 po) 278 mm (11,0 po)
Installation
A T T E N T I O N
Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du
document.
