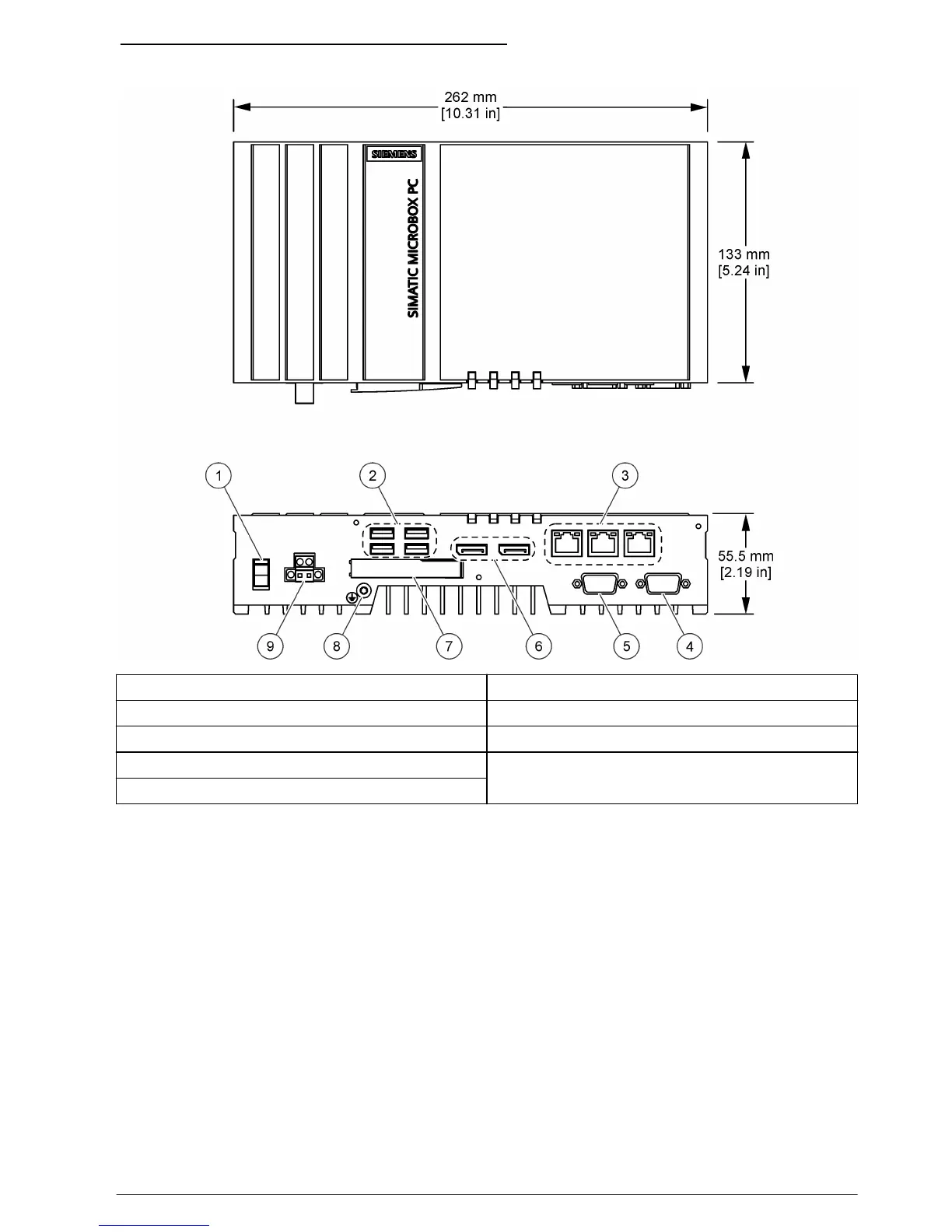

Figura 1 Dimensiones y conectores del IPC427E
1 Interruptor de encendido/apagado 6 Conector de pantalla (x2)
2 Conector USB (x4) 7 Ranura para tarjeta CFast con cubierta
3 Conector Ethernet RJ45 (x3) 8 Conector de toma a tierra
4 Conector serie COM2 (opcional) 9 Fuente de alimentación, 24 V CC
5 Conector serie COM1 (opcional)
Descripción general del IPC477
La Figura 2 muestra la descripción general y los conectores del IPC477 XX". Consulte la Tabla 1
para conocer el tamaño y las dimensiones de corte para el IPC477 XX".
Español
45
