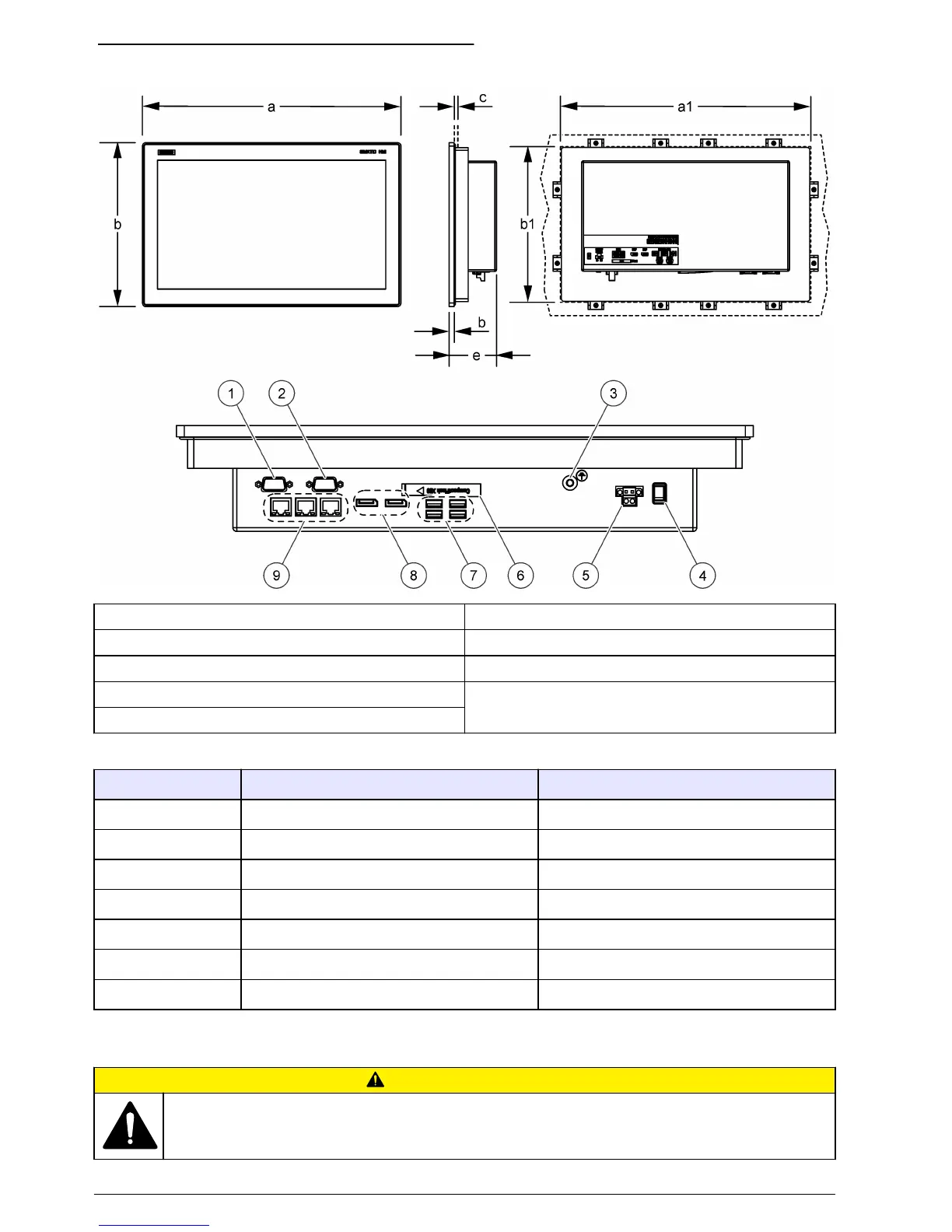

Figura 2 Dimensiones y conectores del IPC477
1 Conector serie COM2 (opcional) 6 Ranura para tarjeta CFast con cubierta
2 Conector serie COM1 (opcional) 7 Conector USB (x4)
3 Conector de toma a tierra 8 Conector de pantalla (x2)
4 Interruptor de encendido/apagado 9 Conector Ethernet RJ45 (x3)
5 Fuente de alimentación, 24 V CC
Tabla 1 Dimensiones del IPC477 XX"
Dimensión IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66 pulg.) 477 mm (18,78 pulg.)
b 257 mm (10,11 pulg.) 294 mm (11,57 pulg.)
c 2-6 mm (0,08/-0,24 pulg.) 2-6 mm (0,08/-0,24 pulg.)
d 6,2 mm (0,24 pulg.) 6,2 mm (0,24 pulg.)
e 84,9 mm (3,34 pulg.) 84,9 mm (3,34 pulg.)
a1 (corte) 382 mm (15,0 pulg.) 448 mm (17,6 pulg.)
b1 (corte) 241 mm (9,5 pulg.) 278 mm (11,0 pulg.)
Instalación
P R E C A U C I Ó N
Peligros diversos. Sólo el personal cualificado debe realizar las tareas descritas en esta sección del
documento.
