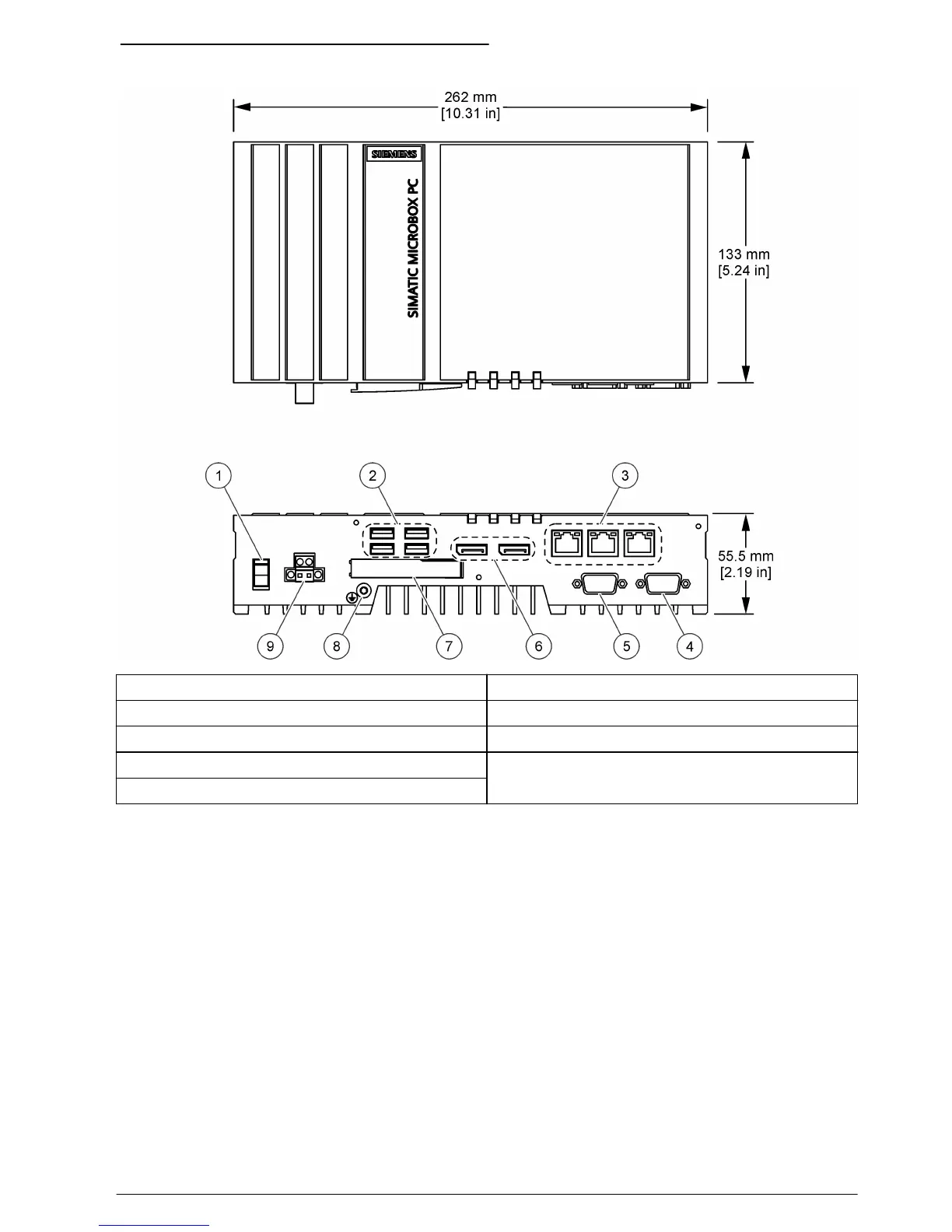

Figura 1 Dimensões e conectores do IPC427E
1 Interruptor de ligar/desligar 6 Conector do visor (2x)
2 Conector USB (4x) 7 Ranhura para cartão CFast com tampa
3 Conector Ethernet RJ45 (3x) 8 Conector com ligação à terra de protecção
4 Conector em série COM2 (opcional) 9 Fonte de alimentação, 24 V CC
5 Conector em série COM1 (opcional)
Visão geral do IPC477
A Figura 2 mostra a visão geral e os conectores do IPC477 XX". Consulte a Tabela 1 para obter as
dimensões e as dimensões de corte para o IPC477 XX".
