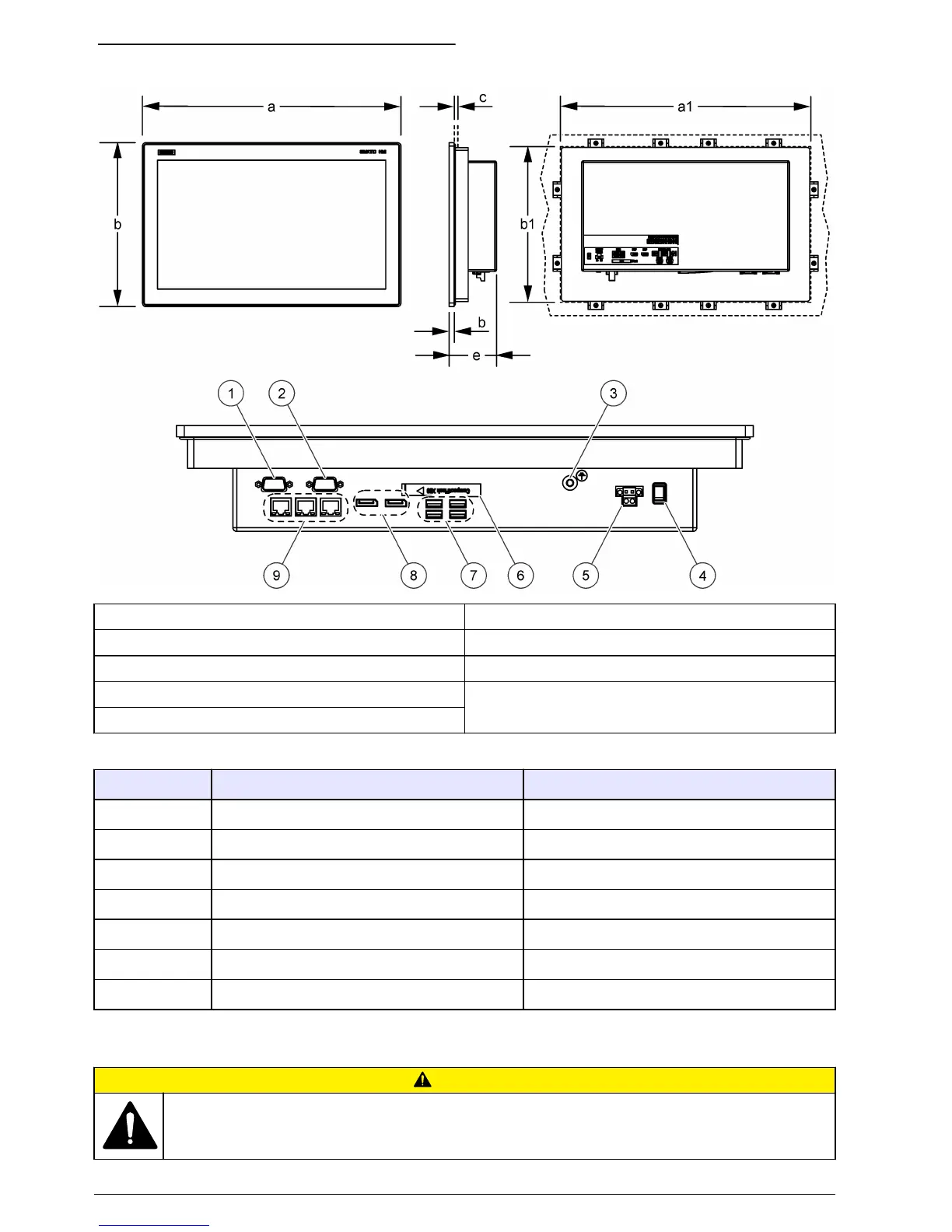

Figura 2 Dimensões e conectores do IPC477
1 Conector em série COM2 (opcional) 6 Ranhura para cartão CFast com tampa
2 Conector em série COM1 (opcional) 7 Conector USB (4x)
3 Conector com ligação à terra de protecção 8 Conector do visor (2x)
4 Interruptor de ligar/desligar 9 Conector Ethernet RJ45 (3x)
5 Fonte de alimentação, 24 V CC
Tabela 1 Dimensões do IPC477 XX"
Dimensão IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66 polegadas) 477 mm (18,78 polegadas)
b 257 mm (10,11 polegadas) 294 mm (11,57 polegadas)
c 2–6 mm (0,08 - 0,24 polegadas) 2–6 mm (0,08 - 0,24 polegadas)
d 6,2 mm (0,24 polegadas) 6,2 mm (0,24 polegadas)
e 84,9 mm (3,34 polegadas) 84,9 mm (3,34 polegadas)
a1 (corte) 382 mm (15,0 polegadas) 448 mm (17,6 polegadas)
b1 (corte) 241 mm (9,5 polegadas) 278 mm (11,0 polegadas)
Instalação
A V I S O
Vários perigos. Apenas pessoal qualificado deverá realizar as tarefas descritas nesta secção do
documento.
98 Português
