page 37808D turning and milling Service guide
700013 700017
车削与铣削
车削与铣削车削与铣削
车削与铣削 第
第第
第页
页页
页 服务指南
服务指南服务指南
服务指南
故障
故障故障
故障
服务案例
服务案例服务案例
服务案例
检查 MCP 上的“卡盘夹紧”指示灯是否点亮 该报警产生是由于操作故障,请注意不要在程序运行 主轴转动时对卡盘功
能进行操作！
报警名称
报警名称报警名称
报警名称：
卡盘放松状态,操作禁止。
报警解说
PLC 信息
PLC 地址：DB1600.DBX1.5
子程序段名称：Lock_unlock _T（SBR 56）
故障,没有锁紧卡盘,不允许循环启动以及主轴正反转操作。
PLC 信息
PLC 地址：DB1600.DBX2.1
子程序段名称：MAIN（OB1）
处理方法
报警名称
报警名称报警名称
报警名称：
主轴或程序运行时,
卡盘操作禁止。
报警解说
故障,在程序运行或主轴转动时不可以对“卡盘夹紧”键进行操作。
处理方法
检查实际机床上的工件是否在卡盘上卡紧。
检查 PPU 后侧端子 X102
1.引脚 5 接线是否松动 / 断线。
2.确认引脚 10 是否与 0V 正常连接
也可以按“复位”键取消该报警
（
注
注注
注：
：：
：此时所执行的命令动作也被复位了
此时所执行的命令动作也被复位了此时所执行的命令动作也被复位了
此时所执行的命令动作也被复位了）
按“报警清除”键可取消该报警,所执行的命令动
作会继续执行。

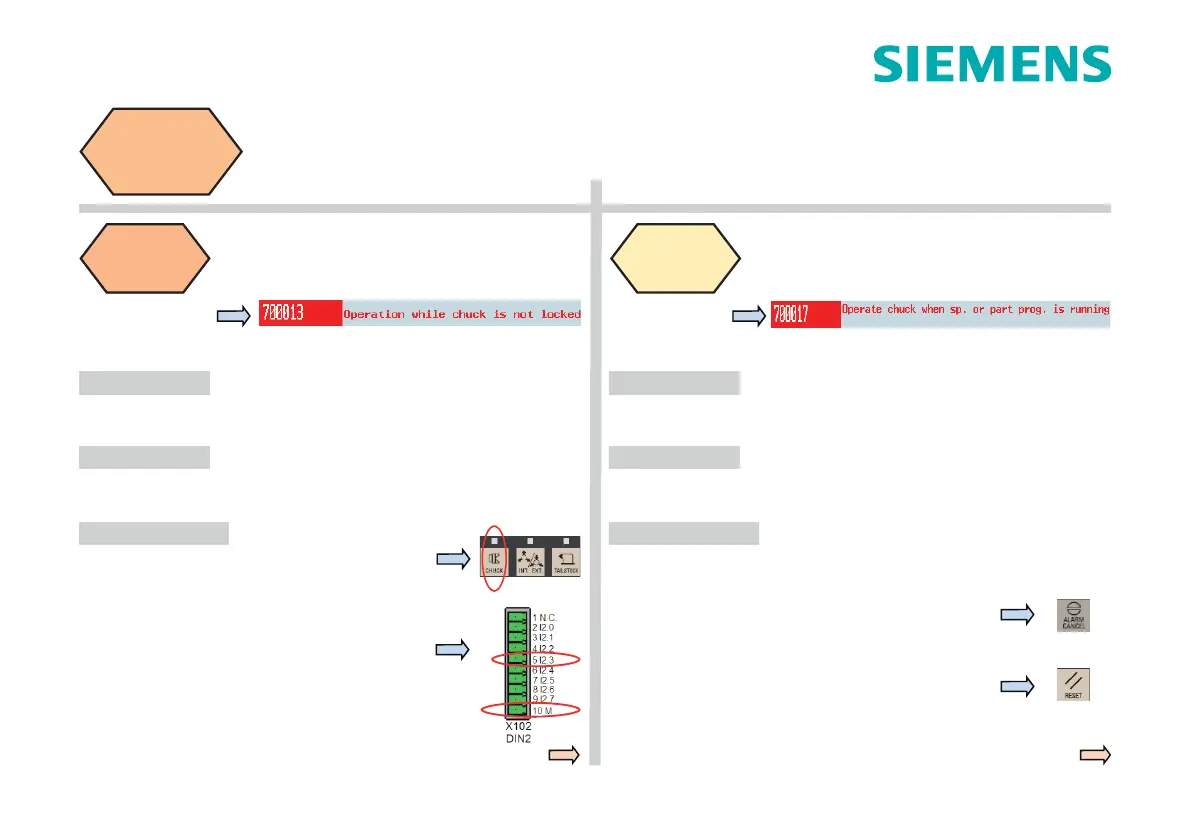

Name of alarm
：
Operation while chuck is not locked
Address of PLC: DB1600.DBX1.5
Name of subprogram: Lock_ unlock _T(SBR 56)
Fault, the chuck is not locked tightly and the cycle start as well as the
spindle forward/reverse operation is not permitted.
Check whether the MCP "Chuck open" indicator light
is on.
Check whether the actual machine parts are clamped in the chuck.
Check terminal X102 on the back of
the PPU
1. Whether the connections of pin 5 are loose/
disconnected.
2. Whether pin 10 is connected normally to 0 V.
PLC information
Alarm comment
Processing method
Name of alarm
：
Operate chuck when sp. or part prog. is running
Address of PLC: DB1600.DBX2.1
Name of subprogram: MAIN(OB1)
Fault, no
“
Chuck open
”
operation when spindle or program is running.
The fault causes the issuing of this alarm. Please notice that there is no
chuck operation when the spindle / program is running.
Press the
“
Alarm cancel
”
button to cancel the
alarm, the action will cont
inue.
You can also press the
“
Reset
”
button to cancel the alarm.
(Note: The action is also reset at this time.)
PLC information
Alarm comment
Processing method
Service case
of PLC alarm
