Siemens SIPART DR22 - 4 Wesentliche Technische Daten

Montage- und Installationshinweise
SIPART DR22/DR24
C79000-M7474-C38-02
3
4 Wesentliche technische Daten
Einbaulage beliebig
Klimatische Anwendungsklasse im Betrieb 3k3 DIN/IEC 721 T3-3
Zulässige Umgebungstemperatur im Betrieb 0 bis 50°C
Schutzart nach

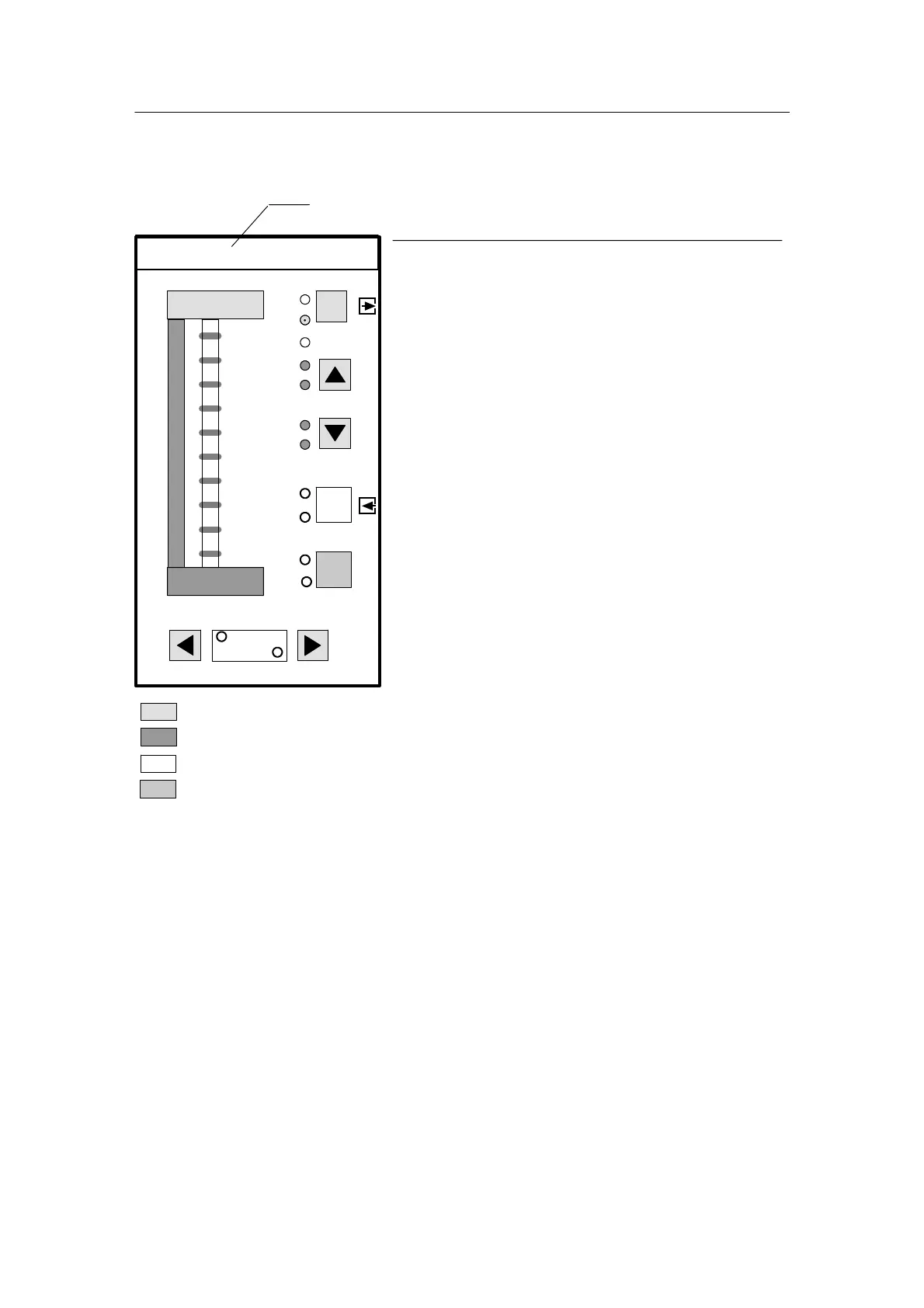

Bedien- und Anzeigeeinheit
Gehäuse / Anschlußklemmen
EN 60529
IP 64
IP30 / IP20
Maße siehe ”Mechanischer Einbau”
Nennspannung AC (umschaltbar) 115 V ~/ 230 V~15%
47 bis 63 Hz
max. Leistungsaufnahme 15 W / 19 V A
Nennspannung UC 24 V =/~
DC 20 bis 28 V
AC 24 V ~15%; 47 bis 63 Hz
Analogeingänge AE1 bis AE3 potentialfrei bis 10 V Gleichtakt
Strom
Nennsignalbereich
Aussteuerbereich
Eingangswiderstand
Gleichtaktspannung
0/4 bis 20 mA
-1 bis 21 mA
49,9 Ohm
0bis+10V
Spannung
Nennsignalbereich
Eingangswiderstand
0/199,6 bis 998mV oder 0/2 bis 10V
> 200 KOhm
Analogausgänge AA1 bis AA3
Nennsignalbereich
Bürdenspannung
potentialgebunden
0/4 bis 20 mA
ab -1 bis 18V
Binäreingänge
Signalzustand 0
Signalzustand 1
statische Zerstörgrenze
potentialgebunden
≤4,5 V oder offen
≥13 V
35 V
Binärausgänge
Signalzustand 0
Signalzustand 1
Laststrom
potentialgebunden
≤1,5 V
+19 bis 26 V
≤50 mA
Geräteauslegung - nach EN 61010 Teil 1
- Schutzklasse I nach IEC 536
- Ausgänge sind Funktionsklein-
spannungen
CE--Kennzeichen EG-Konformitätserklärung
Nr . DR22/24-2/98
