 Ok gövde üzerinde ve akış yönü örtüşecek şekilde sayacı
dik veya yatay olarak iki kilit sürgüsü arasına kurun. Bu
işlem için bağlama örneğini dikkate alın.
 Isı sensörünü tıpkı sayaç gibi aynı devreye bağlayın.
 Sıcaklık sensörünü ve rakor bağlantıları, manipülasyonlara
karşı koruma sağlamak amacıyla mühürleyin.
 Nakliye için öngörülen lastik bandı veya kablonun kablo
bağlarını ölçüm parçasından çözün. Çalışırken ısı sensörü
kablosu doğrudan ölçüm parçasına dayanmamalıdır.
 Sayacı soğutma sayacı olarak monte ettiğinizde, bu
konuya ilişkin bilgileri dikkate alın.
Montaj uyarıları
Giriş ve çıkış hatlarına gerek yoktur. Sayacı, iki dolaşım
devresinin ortak geri dönüş hattına monte ettiğinizde, T
parçasından 10 × DN asgari uzaklıkta olacak bir montaj yeri
belirlersiniz. Bu uzaklık, çeşitli su sıcaklıklarının iyice
karışmasını sağlamaktadır. Isı sensörünü modeline göre T
parçalarına, bilyeli vanalara, doğrudan daldırmalı olarak ya da
değiştirilebilir kovanların içine monte edebilirsiniz. Isı sensörü
uçları en az boru eninin ortasına kadar ulaşmalıdır.
Bilgi: Montaj sırasında, çalışma sırasında işlemci
ünitesine suyun ulaşmamasını sağlayın.

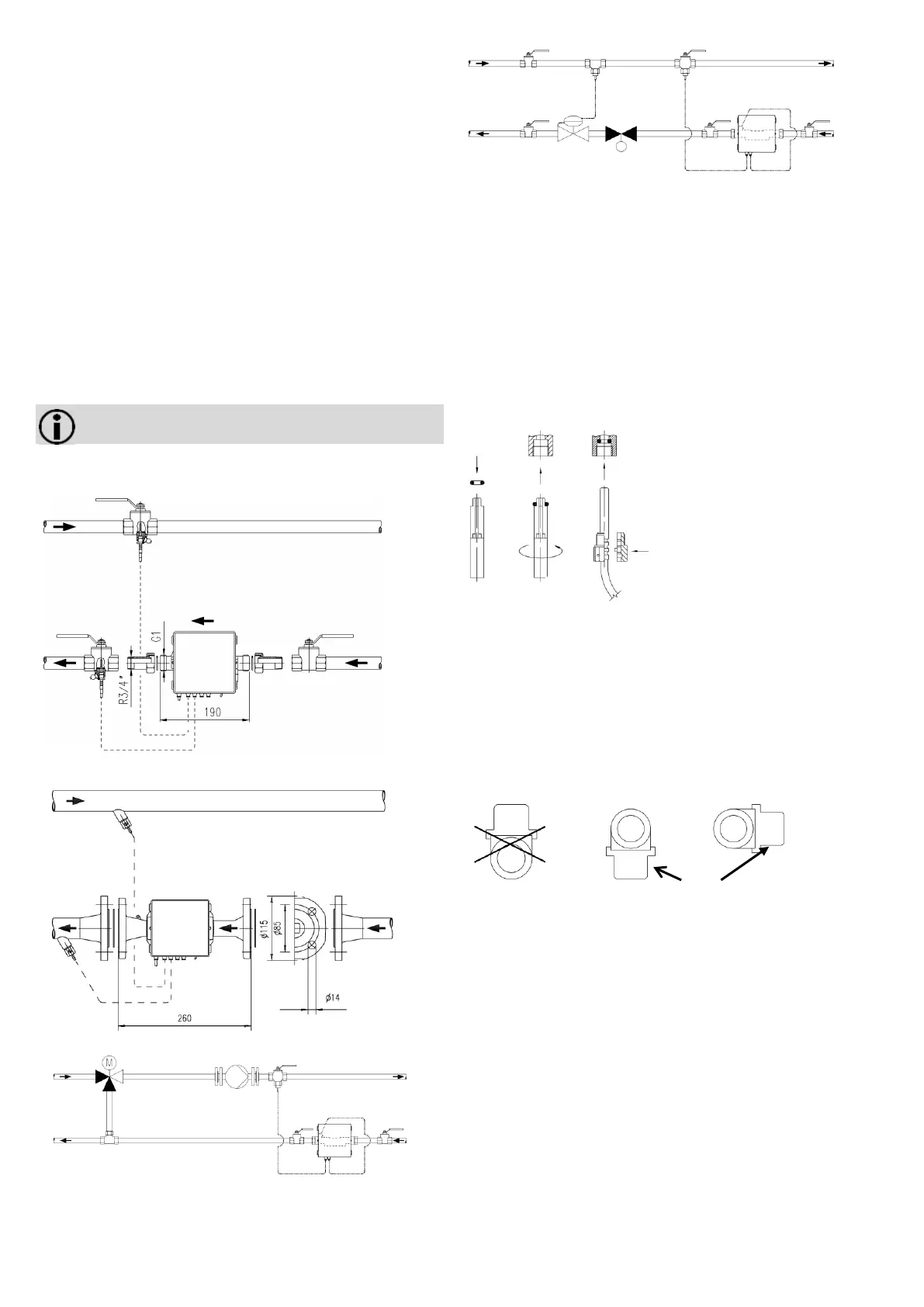

Bağlantı örnekleri
Küresel vana
Resim 1: Bilyeli vanaya bağlama (DN25'e kadar önerilmektedir)
Daldırma kovanlı kaynak manşonu
Resim 2: Değiştirilebilir kovanlarla bağlama (DN25'ten itibaren önerilmektedir)
Resim 3: Karışım için devreye bağlama; ısı sensörünün konumlandırılması
Resim 4: Örn. kısma anahtarlı devreye bağlama (ayar valfi / diferansiyel basınç
regülatörü öncesi akış yönüne debi sensörü)
Adaptör seti için montaj uyarısı (sensör doğrudan
daldırılır)
5,2 × 45 mm sıcaklık sensörlü sayaç için bir montaj seti
verilmiştir. Böylece ısı sensörünü örneğin bir montaj parçasına
veya bir bilyeli musluğa daldırmalı olarak takabilirsiniz.
1. Birlikte verilen montaj desteği/pimi ile birlikte O-ringi montaj
yerine takın.
2. Plastik vidalı bağlantının her iki yarısını ısı sensörünün 3
girintisinin etrafına yerleştirin.
3. Rakor bağlantısının yarı parçalarını birbirine doğru
bastırarak birleştirin ve rakoru montaj yerindeki son
konuma kadar elinizle sıkın (sıkma torku 3 … 5 Nm).
Resim 5: Montaj adaptör seti
3.1 Soğutma sayacında montaj şekli
Soğuk sayaç montajlarında, oluşan yoğuşma suyuna bağlı
sorunlar çıkmaması için ölçüm borusundaki siyah kapağın
kenara veya aşağıya yönlendirilmiş olduğundan emin olun.
Değiştirilebilir kovanları, ısı sensörü yatay ya da dikey olarak
aşağıda duracak şekilde yapılandırın.
Bilgisayarı debi ölçüm borusundan bağımsız bir şekilde,
örneğin duvardan monte edin. Oluşan yoğuşma suyunun
bağlanmış kablo hatları boyunca işlemci ünitesine akmasını
önlemek için aşağı doğru bir ilmek oluşturun.
Gürültü kafası kapağı
Resim 6: Soğuk sayaçta önerilen montaj konumu
3.2 İşlemci ünitesi
İşlemci ünitesinin ortam sıcaklığı 55 °C’yi aşmamalıdır.
Doğrudan güneş ışınlarına maruz kalmasını önleyin. 10 °C ve
90 °C arasındaki su sıcaklıklarında bilgisayarı ölçüm
parçasının üzerine veya duvara monte edebilirsiniz.
İşlemci ünitesinin hizalanması
İşlemci ünitesini hizalamak için uygulamanız gereken işlem
adımları:
 Gövdeyi yukarı doğru kaydırın ve çıkarın.
 İşlemci ünitesini, gösterge rahat okunabilcek konumda
olacak şekilde döndürün.
 İşlemci ünitesini, bu pozisyondayken adaptör plakasının
üzerine geçirin ve sabitleninceye kadar ittirin.
1.
3. 2
.
5.
1.
2.
3.
