Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 116
Bilgi: Isı sensörünün azami kablo uzunluğu 10 m'dir.
Kablonun uzatılmasına izin verilmemektedir.
 Gövde kapağının kenarlarındaki dört kulakçığı içe doğru
bastırın ve kapağı çıkarın.
 Sıcak taraf ısı sensörünün kablosunu dıştan, sol 2. kılıftan,
soğuk taraf ısı sensörünün kablosunu ise soldan 3. kılıftan
geçirerek döşeyin.
 Her iki kabloyu resimde gösterilen şekilde izole edin.
Kablo damarı kovanları

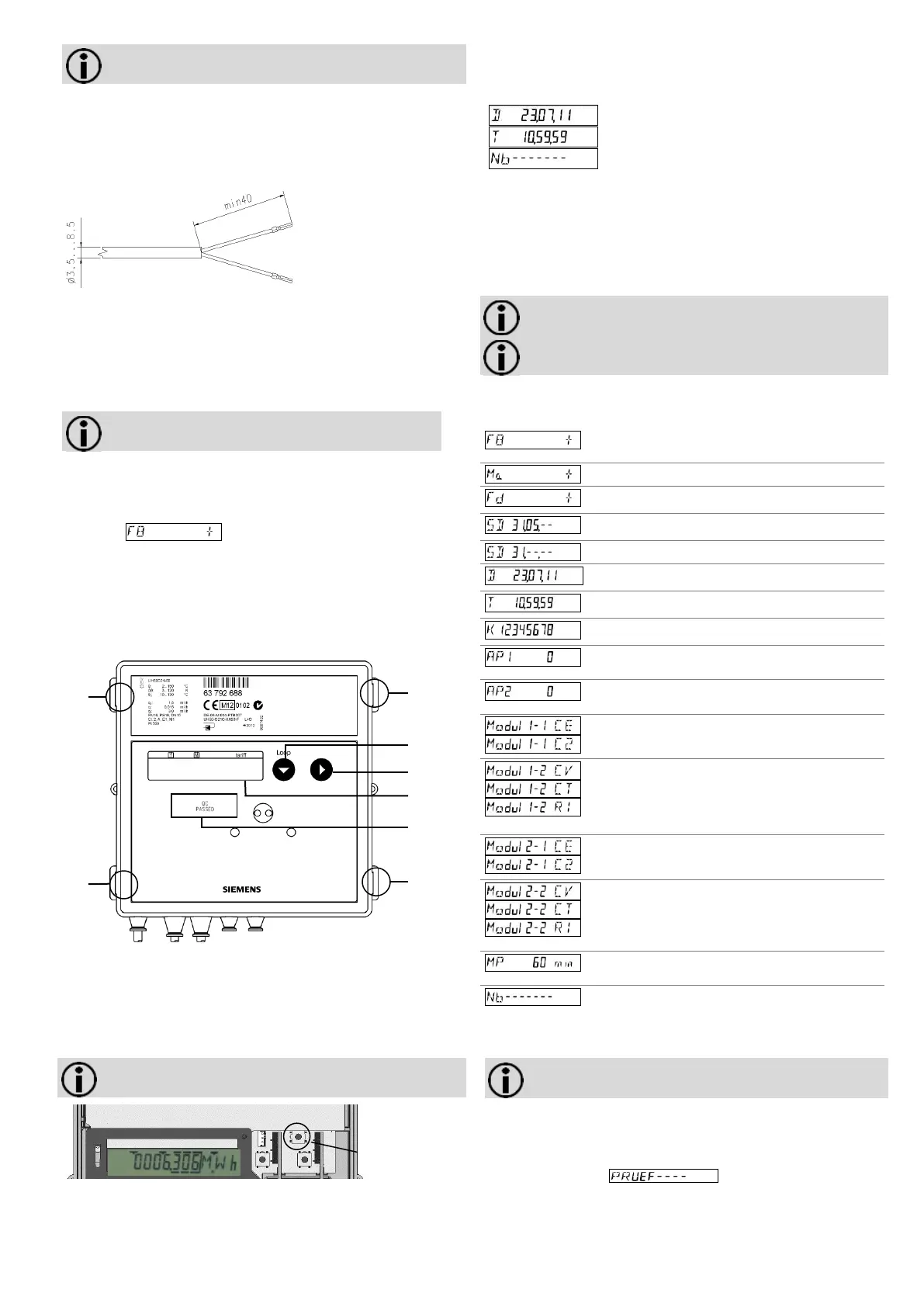

Resim 12
 Kablo damarlarını, baskı şeklindeki devre şemasına uygun
olarak bağlayın.
2 iletkenli bağlantı, 5/6 ve 7/8 numaralı bağlantı
terminallerine yapılır.
Bu durum 2 iletkenli ısı sensörünün 4 iletkenli bir
bağlantıya bağlanması için de geçerlidir.
Bilgi: Sayaç tarafına ekranlama örgüsü
bağlamayın.
 Isı sensörlerini değiştirilebilir kovanlara, bilyeli vanalara
veya T parçalarına yerleştirin.
 Isı sensörünü manipülasyona karşı korumak için
mühürleyin.
LCD'de gösteriliyorsa, bu hata mesajını
parametre menüsü üzerinden, tıpkı 4.4 "Parametre ayarı
fonksiyonunu açma" bölümünde açıklandığı gibi sıfırlayın.
 Gövde kapağını takın ve tüm kulakçıklar duyulur şekilde
sabitleninceye kadar hafif aşağı bastırın.
4. Parametre ayarı
Resim 13
Numara
Tanım
1; 6; 7; 8
Kapak kulakçıkları
2
1 No.’lu düğme
3
2 No.’lu düğme
4
LCD
5
Emniyet işareti
Bilgi: Servis düğmesini kullanabilmek için gövde
kapağını geçici olarak çıkarın.
Resim 14
4.1 Tarih / saat ayarı
Sayacıi güç adaptörü veya kullanım yerinde takılan pil ile ,
doğrudan tarih ve saat ayar menüsünde çalıştırın.
Tarih girişi
Saat girişi
Normal çalışma moduna geri dönüş (manuel)
Tarih ve saat ayarı için uygulamanız gereken işlem adımları:
 1 No.’lu düğmeye, istediğiniz değer gösterilinceye kadar
basıp bırakın.
 2. tuşa basın. Tarih ve saat değerlerini 4.6 "Parametrenin
ayarlanması" bölümünde açıklandığı gibi değiştirin..
4.2 Sayacın parametre ayarı
Bilgi: Pil ile çalıştırma sırasında hızlı impulslar için bir D
boy pil gereklidir.
Bilgi: İstenen hızlı impulslar için parametreler parametre
yazılımı ile uygun bir şekilde ayarlanmalıdır.
4.3 Ayarlanabilir parametreler
Sayacın ayarlayabileceğiniz parametreleri:
F8 hata mesajını sıfırlama (sadece F8 hatası olduğunda
gösterilir)
Maksimum değeri sıfırlama
Hata süresini ve akış ölçme süresini sıfırlama
Yıllık referans günü girişi (GG, AA) *
Aylık referans günü girişi (GG) *
Tarihi girişi (GG, AA, YY) *
Saat girişi (ss, dd, ss) *
8 haneli mülkiyet kodu girişi (ikincil M-Bus adresi ile aynıdır)
Modül 1 için birincil M-Bus adresi girişi
(0..255) *
Modül 2 için birincil M-Bus adresi girişi
(0..255) *
Modül 1 için birinci modül fonksiyonu seçimi
(CE veya C2)
Modül 1 için ikinci modül fonksiyonu seçimi
(CV veya CT veya RI)
Modül 2 için birinci modül fonksiyonu seçimi
(CE veya C2)
Modül 2 için ikinci modül fonksiyonu seçimi
(CV veya CT veya RI)
Maksimum değer ölçüm dönemi seçimi
(7.5, 15, 30, 60 dakika / 3, 6, 12, 24 saat)
Normal çalışma moduna geçiş
* Mantıklı değerlerin girilmesine dikkat edin. Sayaç uygunluk kontrolü yapmamaktadır.
Buy nedenle yanlış değerler de devralınabilir (örneğin ay > 12).
Bilgi: Modüller henüz takılmadığında da sayacın
parametre ayarlarını yapabilirsiniz.
4.4 Parametre ayarı fonksiyonunu açma
Sayacın parametre ayarını yapmak için uygulamanız gereken
işlem adımları:
 LCD ekranında gösterilinceye kadar
servis düğmesini 3 saniye basılı tutun.
Servis düğmesi
3
4
5
8
7
1
2
6
