Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 23
3. Plaatsing
Ga voor de plaatsing van de meter als volgt te werk:
 Bepaal de installatieplaats volgens de beschrijving op de
meter.
Opmerking: Bij een warmtemeter of
gecombineerde warmte-/koudemeter komt de
montageplaats aan de koude zijde overeen met de
retourloop en de montageplaats aan de warme
zijde overeen met de voorloop .
Opmerking: Bij een koudemeter komt de
montageplaats aan de warme zijde overeen met de
retourloop en de montageplaats aan de koude
zijde overeen met de voorloop .
 Bij koudemeters dient de meetbuis altijd in de retour te
worden ingebouwd.
 Let op de afmetingen van de meter en controleer of er
genoeg vrije ruimte is.
 Spoel de installatie vóór de montage van de meter grondig
door.
 Monteer de meter verticaal of horizontaal tussen twee
afsluiters, zodat de pijl op de behuizing en de stroomrichting
overeenstemmen. Let hierbij op de voorbeelden voor
montage.
 Monteer de temperatuurvoeler in hetzelfde circuit als de
meter.
 Dicht de temperatuurvoeler en schroefverbindingen af als
bescherming tegen sabotage.
 Maak de voor het transport bestemde rubberen band, resp.
de kabelbinder van de kabel, los van het volumedeel. In
bedrijf mogen de temperatuurvoelerkabel en de stuurleiding
niet direct in contact komen met het volumedeel.
 Wanneer u de meter als koudemeter monteert, dient u te
letten op de bijbehorende instructies.
Montage-instructies
Invoer- of afvoerdelen zijn niet nodig. Wanneer u de meter in
een gemeenschappelijke retourleiding van twee kringlopen
monteert, neemt u een installatieplaats met een minimale
afstand van 10 x DN vanaf het T-stuk. Deze afstand garandeert
de goede menging van de verschillende watertemperaturen. U
kunt de temperatuurvoeler afhankelijk van de uitvoering in T-
stukken, kogelkranen, direct dompelend of in dompelbuizen
monteren. De uiteinden van de temperatuurvoeler moeten op
zijn minst het midden van de buisdoorsnede bereiken.
Opmerking: Zorg er bij de montage voor dat er tijdens
de werking geen water in het rekendeel kan komen.

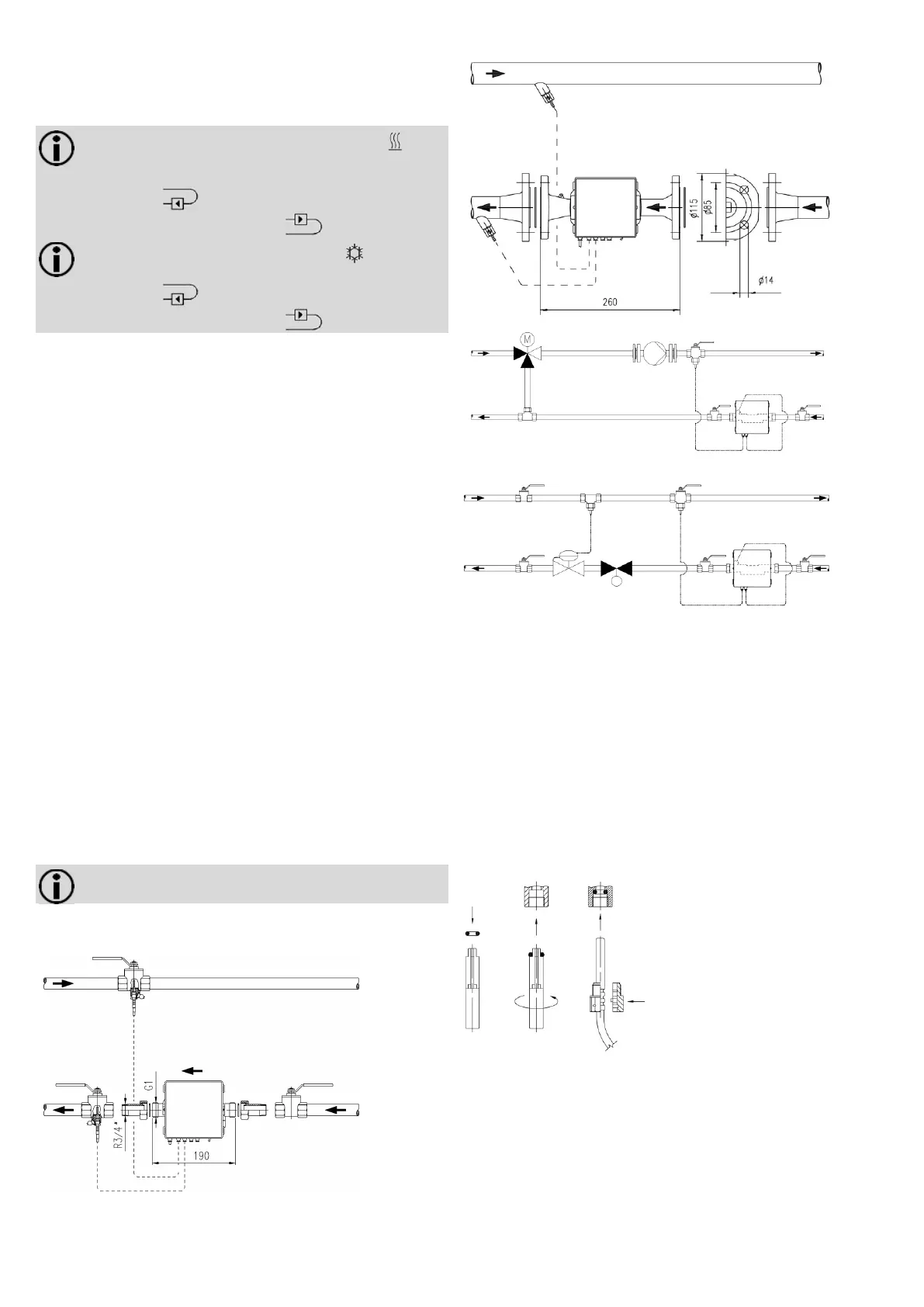

Plaatsingsvoorbeelden
Kogelkraan
Afb. 1: Montage met kogelkraan (aanbevolen tot DN25)
Lasmof met dompelbuis
Afb. 2: Montage met dompelbuizen (aanbevolen vanaf DN25)
Afb. 3: Montage voor circuit met bijmenging; positionering van de temperatuurvoelers
afb. 4: Montage voor circuit met bijv. smoorschakeling (doorstroomsensor in
stroomrichting voor regelklep/verschildrukregelaar)
Montage-instructie voor adapter set (sensor voor directe
onderdompeling)
Voor meters met een temperatuurvoeler 5,2 x 45 mm wordt een
montage set meegeleverd. Hiermee kunt u de
temperatuurvoeler bijv. in een inbouwstuk of een kogelkraan
direct dompelend monteren.
1. Monteer de O-ring met de meegeleverde montagehulp/-pen
op de installatieplaats.
2. Leg beide helften van de kunststof schroefverbinding om de
3 uitsparingen van de temperatuurvoeler.
3. Druk de schroefverbinding samen en schroef deze met de
hand tot de aanslag op de installatieplaats
(aandraaimoment 3 - 5 Nm).
Afb. 5: Montage adapter set
3.1 Montage bij koudemeting
Let erop dat bij het monteren als koudemeter of
gecombineerde warmte-/koudemeter de zwarte afdekking op
de meetbuis zijwaarts of omlaag is gericht om problemen door
het zich vormende condenswater te voorkomen. Monteer de
dompelbuizen zodanig dat de temperatuurvoeler horizontaal of
verticaalstaat.
1.
2.
3.

Siemens UH50 Series Specifications

General

Type	Ultrasonic flowmeter
Accuracy	±1% of reading
Communication	HART
Power Supply	24 V DC
Output	4 to 20 mA
Operating Temperature	-20 to +60 °C (-4 to +140 °F)
Resolution	0.001 m/s
