Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 40
Указание: Не присъединявайте електронната
оплетка от страна на брояча.
Указание: Вземете предвид разрешените
комбинации и правилния слот за комуникационни
модули.
Указание: Ще намерите техническите детайли и
данни за комуникационните модули в тяхната
документация.
Указание: Ще намерите разрешените комбинации в
UH50.. ръководството.
Указание: Най-късно 30 секунди след монтажа
броячът открива самостоятелно пъхнатите модули и
е готов за комуникация, респ. извеждане на
импулси.
Указание: Типът на пъхнатите модули може да се
покаже в зависимост от параметрирането на
показанието вътре в сервизния контур.
Присъединителни клеми
За присъединяването на външни проводници към
модулите се използват 2-пинови респ. 4-пинови клеми.
 Дължина на отстраняване на изолация 5 mm
 Капацитет на присъединяване
 неподвижен или гъвкав, 0,2 … 2,5 mm²
 гъвкав с накрайник за жила, 0,25 … 1,5 mm²
 Големини на проводниците 26 … 14 AWG
 Присъединяване на няколко проводника (2 проводника
с еднакво сечение)
 неподвижен или гъвкав, 0,2 … 0,75 mm²
 гъвкав с накрайник за жила без пластмасова втулка,
0,25 … 0,34 mm²
 Гъвкав с TWIN-накрайник за жила с пластмасова
втулка, 0,5 … 0,75 mm²
 Препоръчвана отвертка:
 0,6 × 3,5 mm
 Усилие на затягане: 0,4 Nm
3.5 Недемонтируеми температурни датчици
Указание: Заводски монтираните температурни
датчици не могат да бъдат разделяни, скъсявани и
удължавани.
 Разполагайте датчиците в потопяеми гилзи, сферични
вентили или Т-образни муфи.
 Пломбирайте датчиците, за да бъдат защитени от
неправомерни манипулации.
3.6 Демонтируеми температурни датчици
Указание: При използване на демонтируеми
температурни датчици те трябва да притежават
собствено калибриране или удостоверение за
съответствие.
Указание: Максималната дължина на кабела за
температурния датчик е 10 m. Удължаване не се
допуска.
 Натиснете четирите странични езичета на капака
накорпуса навътре и свалете капака.
 Прокарвайте проводника на температурния датчик на
топлата страна отвън през 2-рия щуцер отляво
надясно, а този на студената страна – през 3-тия щуцер
отляво надясно.

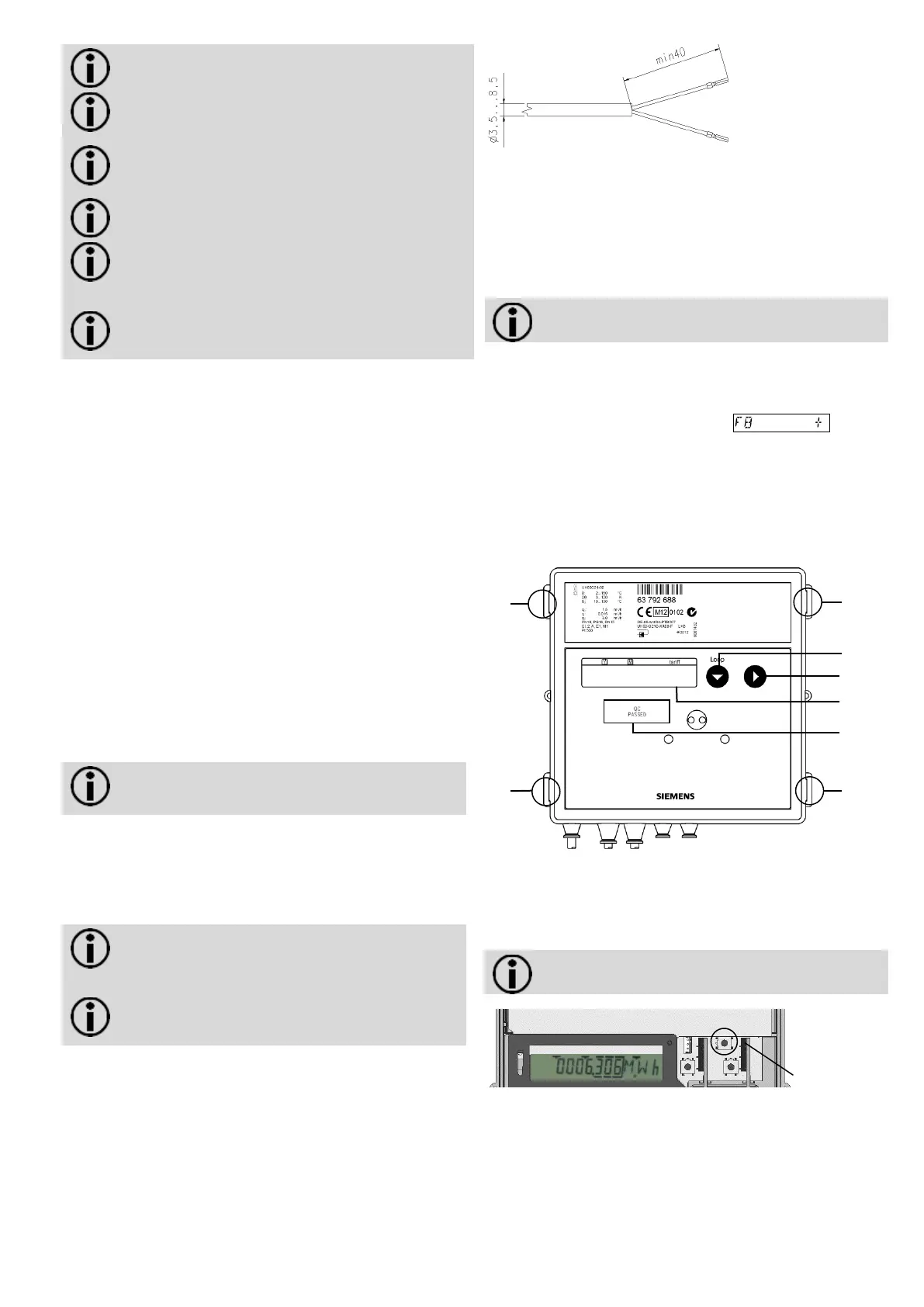

 Изолирайте двата проводника съгласно фигурата.
Kабелна обувка за
жила
Фиг. 12
 Присъединете жилата съгласно отпечатаната
електрическа схема.
Двужилното присъединяване се извършва на клемите
5/6 и 7/8.
Това се отнася и за свързването на двупроводен
температурен датчик към четирипроводен извод.
Указание: Не присъединявайте екранна оплетка от
страна на брояча.
 Разполагайте температурните датчици в потопяеми
гилзи, сферични вентили или Т-образни муфи.
 Пломбирайте датчиците, за да бъдат защитени от
неправомерни манипулации.
Когато LCD дисплеят покаже , това
съобщение за грешка може да бъде нулирано от менюто
за задаване на параметри, както е описано в Глава 4.4
„Повикване на функция параметриране“.
 Поставете капака на корпуса и го натиснете леко,
докато чуете щракване на всички езичета.
4. Параметриране
Фиг. 13
Номер
Описание
1; 6; 7; 8
Езичета на капака
2
Бутон 1
3
Бутон 2
4
LCD-индикация
5
Гаранционна марка
Указание: За да задействате сервизния бутон,
свалете временно капака на корпуса.
Фиг. 14
Сервизен
бутон
3
4
5
8
7
1
2
6
