Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 44
3. Σύνδεση
Για τη σύνδεση του μετρητή ενεργήστε ως εξής:
Καθορίστε το σημείο τοποθέτησης σύμφωνα με την επιγραφή
στο μετρητή.
Υπόδειξη: Σε ένα μετρητή θερμότητας ή σε
συνδυασμένους μετρητές θερμότητας / ψύξης, η θέση
τοποθέτησης ψυχρής πλευράς αντιστοιχεί στην
επιστροφή και η θέση τοποθέτησης θερμής
πλευράς στην παροχή .
Υπόδειξη: Σε ένα μετρητή ψύξης, η θέση
τοποθέτησης θερμής πλευράς αντιστοιχεί στην
επιστροφή και η θέση τοποθέτησης ψυχρής
πλευράς στην παροχή .
 Προσέξτε τις διαστάσεις του μετρητή και ελέγξτε εάν
υπάρχει αρκετός ελεύθερος χώρος.
 Ξεπλύνετε σχολαστικά την εγκατάσταση πριν από την
τοποθέτηση του μετρητή.
 Τοποθετήστε το μετρητή κατακόρυφα ή οριζόντια ανάμεσα
σε δύο βαλβίδες διακοπής κατά τέτοιο τρόπο ώστε το βέλος
στο περίβλημα να συμπίπτει με την κατεύθυνση ροής. Για
το σκοπό αυτό, λάβετε υπόψη τα παραδείγματα που
αφορούν στη σύνδεση.
 Τοποθετήστε τους αισθητήρες θερμοκρασίας στο ίδιο
κύκλωμα με το μετρητή.
 Σφραγίστε με μολυβδοσφραγίδα τους αισθητήρες
θερμοκρασίας και τις κοχλιοσυνδέσεις για λόγους
προστασίας από επεμβάσεις.
 Λύστε το λαστιχένιο ιμάντα που προβλέπεται για τη
μεταφορά ή/και τον δέτη καλωδίου από το ογκομετρικό
στοιχείο. Κατά τη λειτουργία, το καλώδιο του αισθητήρα
θερμοκρασίας και η γραμμή ελέγχου δεν θα πρέπει να
έρχονται απευθείας σε επαφή με το ογκομετρικό στοιχείο.
 Εάν τοποθετήσετε το μετρητή ως μετρητή ψύχους,
προσέξτε τις παρακάτω υποδείξεις.
Υποδείξεις για την τοποθέτηση
Δεν απαιτούνται διαδρομές εισόδου και εξόδου. Εάν
τοποθετήσετε τον μετρητή σε μία κοινή επιστροφή δύο
κυκλωμάτων, επιλέξτε ένα σημείο τοποθέτησης με ελάχιστη
απόσταση 10 × DN από τον σύνδεσμο T. Αυτή η απόσταση
εξασφαλίζει τη καλή ανάμιξη των διαφορετικών θερμοκρασιών
νερού. Μπορείτε να τοποθετήσετε τους αισθητήρες
θερμοκρασίας, ανάλογα με την έκδοση, σε τμήματα σχήματος
T, σφαιρικές βαλβίδες, απευθείας εμβαπτιζόμενα ή σε χιτώνια
εμβάπτισης. Τα άκρα των αισθητήρων θερμοκρασίας πρέπει
να φθάνουν τουλάχιστον μέχρι τη μέση της διατομής του
σωλήνα.
Υπόδειξη: Κατά την τοποθέτηση βεβαιωθείτε ότι δεν
μπορεί να εισέλθει στο μηχανισμό μετρήσεων νερό
κατά τη διάρκεια λειτουργίας.

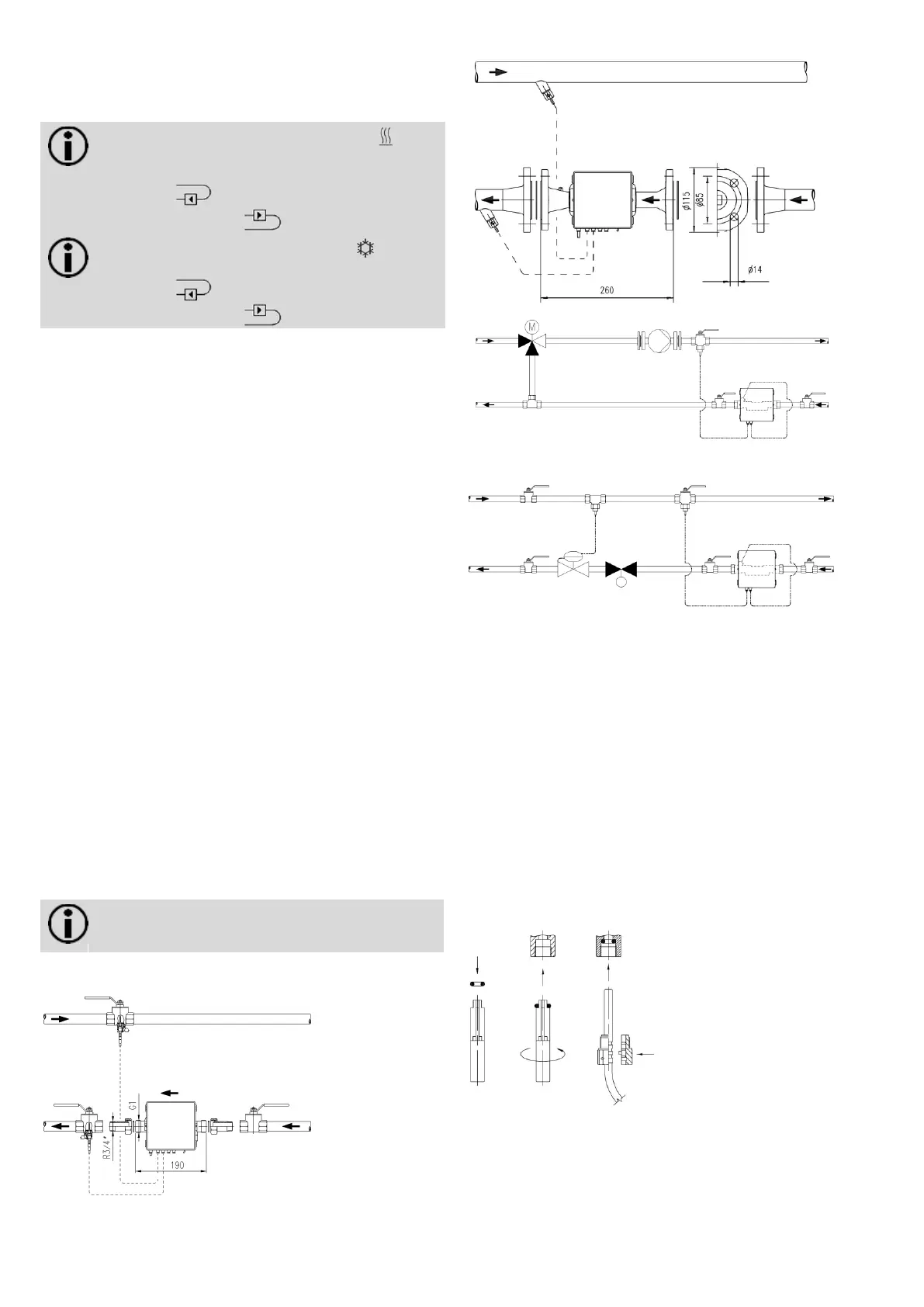

Παράδειγμα σύνδεσης
Σφαιροειδής βαλβίδα
Εικ. 1: Σύνδεση με σφαιρική βαλβίδα (συνιστάται μέχρι του DN25,
συμπεριλαμβανομένου του DN25)
Μούφα συγκόλλησης με βυθιζόμενο κάλυκα
Εικ. 2: Σύνδεση με χιτώνια εμβάπτισης (συνιστάται από το DN25 και μετά)
Εικ. 3: Σύνδεση για κύκλωμα με πρόσμιξη. Τοποθέτηση των αισθητήρων
θερμοκρασίας
Εικ. 4: Σύνδεση για κύκλωμα με π.χ. μηχανισμό πεταλούδας (αισθητήρας ροής στην
κατεύθυνση ροής πριν τη βαλβίδα ρύθμισης / το ρυθμιστή διαφοράς πίεσης)
Υπόδειξη συναρμολόγησης για το σετ προσαρμογέα
(άμεση βύθιση αισθητήρα)
Οι μετρητές με αισθητήρα θερμοκρασίας 5,2 × 45 mm
συνοδεύονται από σετ συναρμολόγησης. Με αυτό τον τρόπο
μπορείτε να τοποθετήσετε τον αισθητήρα θερμοκρασίας να
εμβαπτίζεται απευθείας, π.χ. σε ένα εξάρτημα εγκατάστασης ή
μια σφαιρική βάνα.
1. Τοποθετήστε τον ελαστικό δακτύλιο στο σημείο
τοποθέτησης χρησιμοποιώντας το συνοδευτικό
βοήθημα/πείρο συναρμολόγησης.
2. Τοποθετήστε και τα δύο μισά της πλαστικής
κοχλιοσύνδεσης γύρω από τις 3 εγκοπές του αισθητήρα
θερμοκρασίας.
3. Πιέστε την κοχλιοσύνδεση και βιδώστε την με το χέρι μέχρι
τέρματος στο σημείο τοποθέτησης (ροπή σύσφιξης
3 … 5 Nm).
Εικ. 5: Τοποθέτηση σετ προσαρμογέα
1.
2.
3.

Siemens UH50 Series Specifications

General

Type	Ultrasonic flowmeter
Accuracy	±1% of reading
Communication	HART
Power Supply	24 V DC
Output	4 to 20 mA
Operating Temperature	-20 to +60 °C (-4 to +140 °F)
Resolution	0.001 m/s
