 Før temperaturfølerens ledning på den varme siden fra
utsiden gjennom den 2. gjennomføringen fra venstre, og
temperaturfølerens ledning på den kalde siden gjennom
den 3. gjennomføringen fra venstre.
 Isoler begge ledningene ifølge bildet.
Ledningshylser

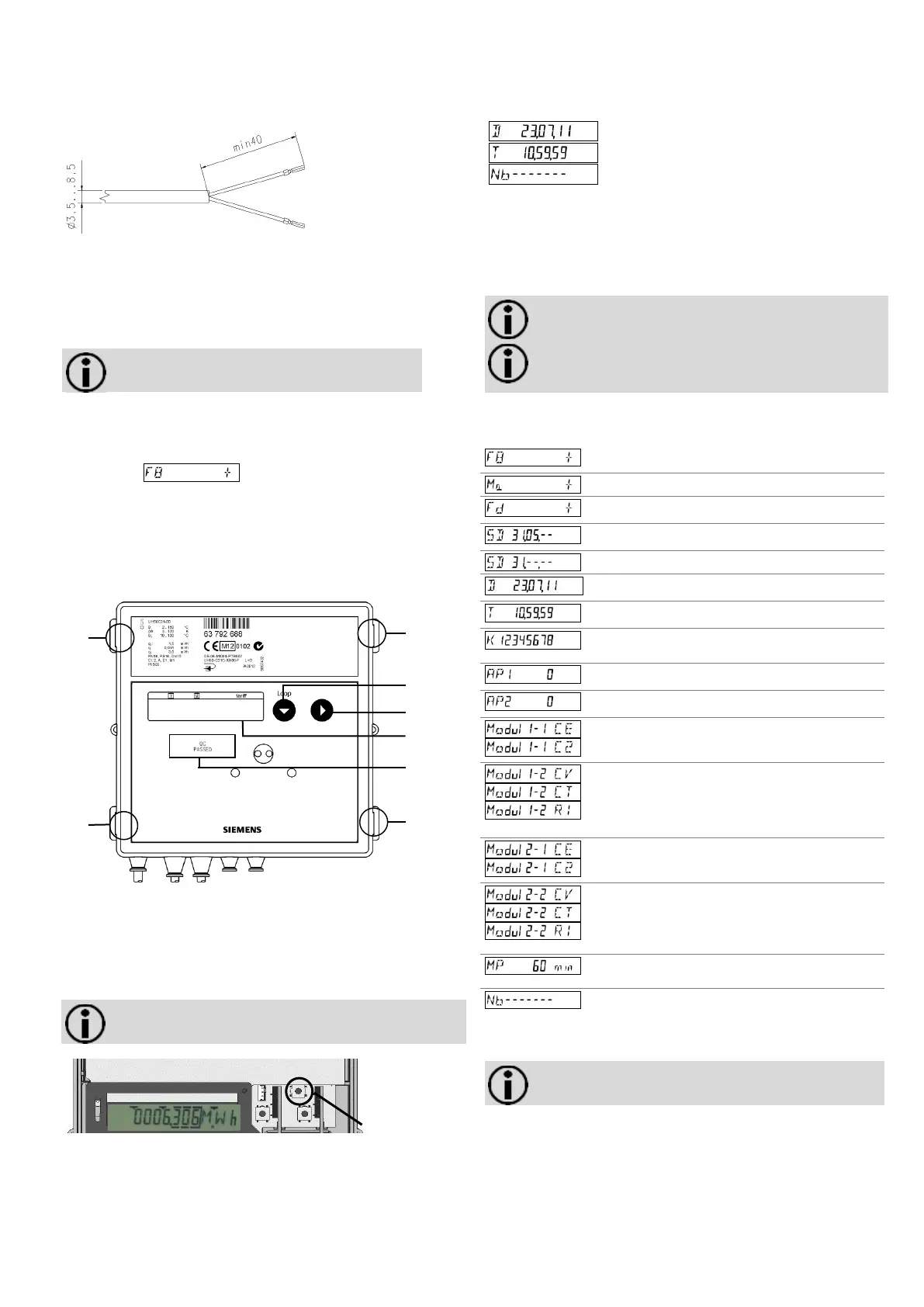

Fig. 12
 Utfør koblingen av ledningene i henhold til påtrykket
koblingsskjema.
2-ledertilkoblingen skjer på klemmene 5/6 og 7/8.
Dette gjelder også for tilkopling av temperaturføler med 2-
leder til en 4-lederforbindelse.
Merk: Ikke koble til skjermflekten på
målersiden.
 Sett temperaturfølerne i dykkhylsene, kuleventilene eller T-
stykkene.
 Plomber temperaturføleren for å beskytte mot
manipulering.
Hvis LCD vises, kan du nullstille denne
feilmeldingen via parametreringsmenyen, som beskrevet i
kapittel 4.4 "Hente frem parameterinnstillingsfunksjonen".
 Sett på husdekselet og trykk den lett på, inntil alle lasker
låses på plass.
4. Innstilling av parametre
Fig. 13
Nummer
Beskrivelse
1; 6; 7; 8
Dekselfliker
2
Tast 1
3
Tast 2
4
LCD
5
Sikringsmerke
Merk: For å betjene servicetasten, tar du av
husdekslet midlertidig.
Fig. 14
4.1 Still dato/klokkeslett
Måler med adapter eller batteri som nettopp er tilkoblet på
stedet starter evt. direkte i innstillingsmenyen for dato og
klokkeslett.
Innlegging av dato
Innlegging av tid
Hopper tilbake til normal drift (manuelt)
Gå frem på følgende måte for å stille inn dato og klokkeslett:
 Trykk på tasten 1 inntil ønsket størrelse vises.
 Trykk på tast 2. Endre verdien for dato eller klokkeslett som
bekrevet i kapittel 4.6 "Parameterinnstilling".
4.2 Stille inn målerparametre
Merk: Ved batteridrift er det nødvendig med en D-celle
for hurtige impulser.
Merk: For ønskede hurtige impulser skal parametrene
stilles inn tilsvarende med programvaren for
parameterinnstilling.
4.3 Innstillbare parametere
Du kan hente frem følgende parametre for måleren:
Tilbakestille feilmelding F8 (vises kun når F8 foreligger)
Tilbakestille maksimale verdier
Tilbakestille feiltid og gjennomstrømningsmåletid
Angi årsstikkdag (DD, MM)*
Angi månedsstikkdag (DD)*
Angi dato (DD, MM, JJ)*
Legge inn klokkeslett (tt, mm. ss)*
Eiendomsnummer med 8 tegn (tilsvarer sekundæradresse ved
M-Bus)
Angi M-Bus-primæradresse for modul 1 (0..255) *
Angi M-Bus-primæradresse for modul 2 (0..255) *
Velg første modulfunksjon for modul 1 (CE eller C2)
Velg andre modulfunksjon for modul 1 (CV eller CT eller RI)
Velg første modulfunksjon for modul 2 (CE eller C2)
Velg andre modulfunksjon for modul 2 (CV eller CT eller RI)
Velg maksimalverdi måleperiode (7,5, 15, 30, 60 min / 3, 6, 12,
24 t)
Skifte til normal drift
* Se til at du legger inn smarte verdier. Måleren gjennomfører ingen
plausibilitetskontroll. Dermed kan også falske verdier overtas (f.eks. måned > 12).
Merk: Hvis modulene ikke er montert ennå, kan du
likevel stille inn parametre på måleren.
Service-tast
3
4
5
8
7
1
2
6
