Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 89
 Priključite vode v skladu z napisom.
2-vodniški priključek se izvede na sponkah 5/6 in 7/8.
To velja tudi za priklop temperaturnih tipal z 2 vodnikoma
na priključek s 4 vodniki.
Napotek: Na števec ne priključite zaščitnega
pleteža.
 Temperaturna tipala postavite v potopne puše, krogelne
ventile ali T-člene.
 Plombirajte temperaturna tipala, da jih zaščitite pred
manipulacijo.
Če LCD prikazuje , lahko ponastavite to
sporočilo o napaki v meniju za nastavitev parametrov, kot je
opisano v poglavju 4.4 "Priklic funkcije za parametriranje".
 Namestite pokrov ohišja in ga rahlo pritisnite, da se vse
vezice slišno zaskočijo.

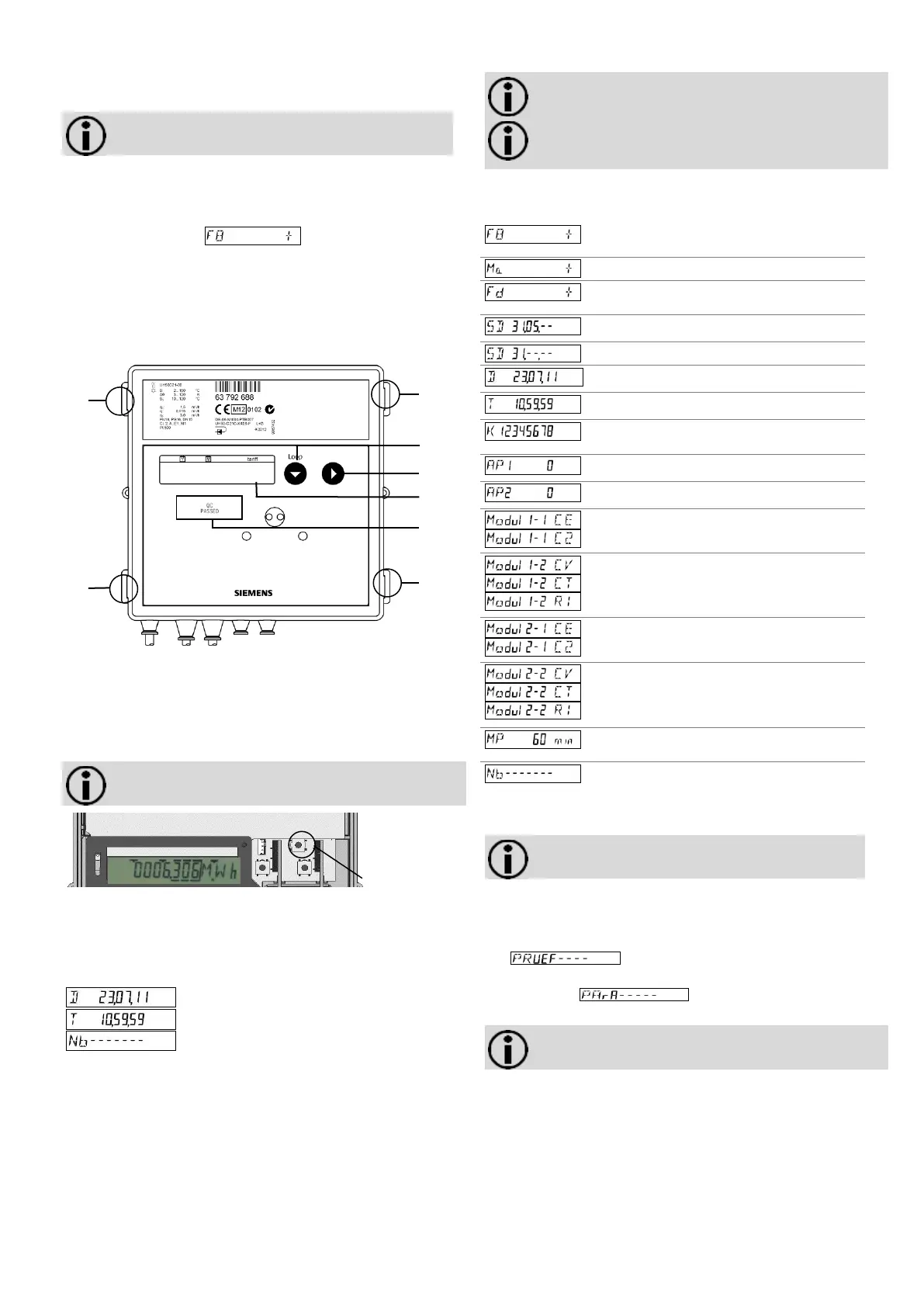

4. Parametriranje
Slika 13
Številka
Opis
1; 6; 7; 8
Vezice pokrova
2
Tipka 1
3
Tipka 2
4
LCD
5
Varnostna oznaka
Napotek: Za upravljanje servisne tipke, začasno
odstranite pokrov ohišja.
Slika 14
4.1 Nastavitev datuma / časa
Števec z omrežnim delom ali na licu mesta na novo priključena
baterija se evtl. zaženejo neposredno v nastavitvenem meniju
za datum in čas.
Vnos datuma
Vnos časa
Prehod nazaj na normalno obratovanje (ročno)
Za nastavitev datuma in časa postopajte tako:
 Tipko 1 pritiskajte tako dolgo, dokler se ne prikaže želena
velikost.
 Pritisnite tipko 2. Spremenite vrednosti za datum in čas, kot
je opisano v poglavju 4.6 "Parametriranje".
4.2 Parametriranje števca
Napotek: Pri obratovanju z baterijo je za hitre impulze
potrebna D-baterija.
Napotek: Za želene hitre impulze je treba parametre
ustrezno nastaviti s programsko opremo za
parametriranje.
4.3 Nastavljivi parametri
Nastavite lahko naslednje parametre števca:
Ponastavitev sporočila o napaki F8 (prikazano le, če
obstaja F8)
Ponastavitev maksimumov
Ponastavitev manjkajočega časa in merilnega časa
pretoka
Vnos letnega termina (DD, MM) *
Vnos mesečnega termina (DD) *
Vnos datuma (DD, MM, LL) *
Vnos časa (hh, mm, ss) *
Vnos 8-mestne številke lastnika (ustreza sekundarnemu
naslovu M-Bus)
Vnos primarnega naslova M-Bus za modul 1 (0..255) *
Vnos primarnega naslova M-Bus za modul 2 (0..255) *
Izbira prve funkcije modula za modul 1 (CE ali C2)
Izbira druge funkcije modula za modul 1 (CV ali CT ali RI)
Izbira prve funkcije modula za modul 2 (CE ali C2)
Izbira druge funkcije modula za modul 2 (CV ali CT ali RI)
Izbira maksimumov merilne periode (7.5, 15, 30, 60 min /
3, 6, 12, 24 h)
Menjava med normalnim obratovanjem
* Pazite, da vnašate smiselne vrednosti. Števec ne izvede testa plavzibilnosti.
Tako se lahko prevzamejo tudi napačne vrednosti (npr. mesec > 12).
Napotek: Če moduli še niso vgrajeni, lahko števec
kljub temu parametrirate.
4.4 Priklic funkcije za parametriranje
Za parametriranje števca postopajte tako:
 Pritiskajte servisno tipko 3 s, dokler se na LCD ne prikaže
.
 Pritiskajte tipko 1 za preklop naprej tako dolgo, dokler se
ne prikaže na LCD.
 Pritisnite tipko 2 za izbiro naslednjega menija.
Napotek: Za ponastavitev napake F8 ali maksimumov
pritisnite tipko 2.
4.5 Izbira parametrov
Za izbiro parametra postopajte tako:
 Pritisnite tipko 1 za preklop prikaza naprej.
 Pritisnite tipko 2 za aktiviranje parametra za spreminjanje.
Servisna tipka
3
4
5
8
7
1
2
6
