Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 29
След употреба можете да върнете на
производителя литиевите батерии за правилно
рециклиране. При изпращане вземете предвид
законовите предписания, които определят също и
декларацията и опаковката на опасни стоки.
Не отваряйте батериите. Батериите не трябва да
влизат в контакт с вода или да се излагат на
температури по-високи от 80 °C.
Броячът не е защитен срещу мълния. Осигурете
защита срещу мълнии чрез вътрешното
опроводяване на сградата.
Комплектовайте само едно от отделенията за
електрическо захранване. Не отстранявайте
червената предпазна капачка.

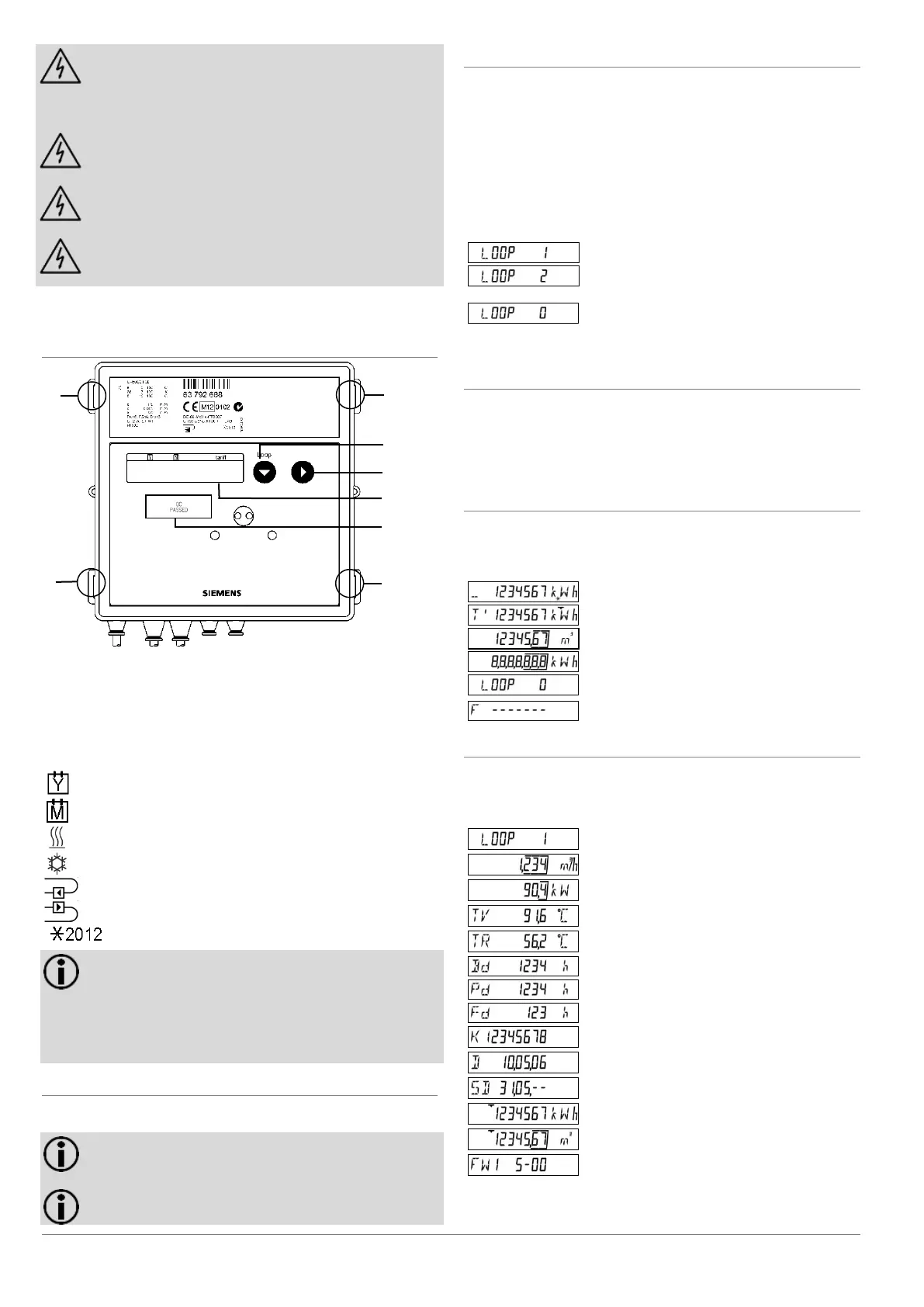

3. Управление
3.1 Елементи за управление
Номер
Описание
1; 6; 7; 8
Езичета на капака
2
Бутон 1
3
Бутон 2
4
LCD-индикация
5
Гаранционна марка
Символ
Описание
Маркировка: Стойност от предходна
(стойност в деня на отчитане)
Маркировка: Стойност от предходен месец
Символ за топломер
Символ за брояч на охлаждане
Място на монтаж: Възвратен ход
Място на монтаж: Прав ход
Година на производството
Указание: В зависимост от задаването на
параметрите на устройството, от това описание
могат да се отклоняват както диапазонът на
показанието, така също и показваните данни. Освен
това някои функции на бутони може да бъдат
блокирани.
3.2 Показване на текущото състояние на брояча
Броячът показва текущото състояние на брояча в kWh,
MWh, MJ или GJ.
Указание: За да се избегнат грешки при
отчитането, разрядите на показваните стойности
след десетичната запетая се означават с рамка.
Указание: Калибрираните стойности се познават
по допълнително показван символ-звезда.
Показване на стойности
За показване на стойностите превключете в сервизните
контури. Действайте както следва:
 Натиснете бутона 1, за да превключите от контур на
потребителя в сервизните контури.
Показанията на брояча са разположени в няколко нива
(LOOP).
 За да превключите индикацията между отделните
контури (LOOPs), натиснете бутон 1.
LCD-индикацията показва следните стойности една след
друга:
Сервизен контур 1
Сервизен контур 2
...
...
Потребителски контур
След последния контур отново се показва контурът на
потребителя LOOP 0.
Превключване в даден контур
За да превключите към следващата показвана стойност в
рамките на даден контур, действайте както следва:
 Натиснете бутона 2.
След последната стойност на показанието отново се
показва първата стойност на показанието.
Контур на потребителя „LOOP 0“
Броячът се намира в контура на потребител „LOOP 0“.
За да преминете към следващата показана стойност,
натиснете бутон 2. LCD-индикацията показва следните
стойности една след друга:
Начислена енергия с тарифен статус
Тарифен регистър 1 (опция)
Начислен обем
Сегментен тест
Потребителски контур
Съобщение за грешка с код на грешката (само когато е
налице грешка)
Сервизен контур 1 „LOOP 1“
Сервизният контур 1 показва подробностите на текущото
измерване.
LCD-индикацията показва следните стойности една след
друга:
Сервизен контур 1
Текущ дебит
Актуална мощност
TV aктуалната температура на подаване / TR на
връщане (превключва се на 2 сек.)
с превключване на 2 сек
Време на работа
Време на работа с дебит
Време на престой
Номер на имота, 8-разряден
Дата
Ден на годишен отчет (ДД.ММ)
Енергия от предходната година в деня на отчитане
Обем от предходната година в деня на отчитане
Фърмуерна версия
3
4
5
8
7
1
2
6
