Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 30

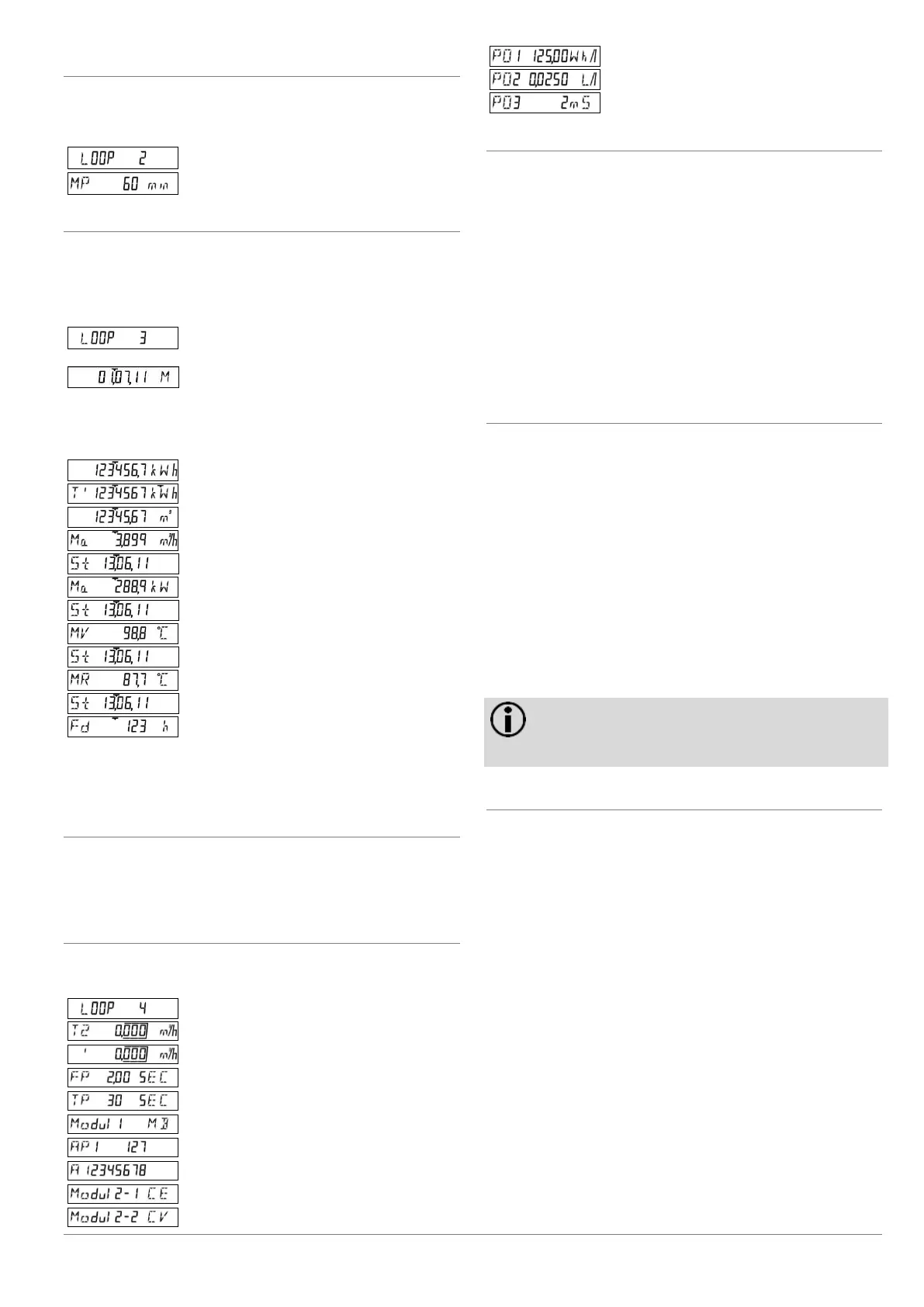

Сервизен контур 2 „LOOP 2“
Сервизният контур 2 показва измервателните периоди за
определяне на максимума.
LCD-индикацията показва следните стойности една след
друга:
Сервизен контур 2
Измервателен период за определяне на максимума
Сервизен контур 3 „LOOP 3“
Сервизният контур 3 показва месечните стойности.
 Натиснете бутона 2, за да покажете месечните
стойности.
Показва се денят на отчитане на текущия месец.
 Натиснете бутона 1 за да изберете желания месец.
Сервизен контур 3
…
…
Ден за отчитане за юли 2011 г.
 Натиснете бутона 2 за да заявите съответните
стойности.
LCD-индикацията показва следните стойности една след
друга:
Енергия в деня на отчитане
Тарифен регистър 1 в деня на отчитане
Обем в деня на отчитане
Mакс. дебит в деня на отчитане,
с превключване на 2 сек. с индикация за дата
Mакс. мощност в деня на отчитане,
с превключване на 2 сек. с индикация за дата
Mакс. температури в деня на отчитане,
с превключване на 2 сек. с индикация за дата
MV за топлата страна, MR за студената страна
Време на престой в деня на отчитане
След последното показание отново се показва избраният
предварително ден на отчитане.
 Натиснете бутона 1 за да изберете следващия ден на
отчитане.
Прекъсване на LOOP 3
За да отидете преждевременно в следващия LOOP,
действайте както следва:
 С бутона 2 изберете една месечна стойност.
 Натиснете бутона 1.
Сервизен контур 4 „LOOP 4“
Сервизният контур 4 показва параметрите на устройството.
LCD-индикацията показва следните стойности една след
друга:
Сервизен контур 4
Актуална тарифа,
смяна на 2 сек. с прагова стойност 1
Интервал на измерване на дебита
Интервал на измерване на температурата
Модул 1: M-Bus-модул
M-Bus-първичен адрес 1
M-Bus-вторичен адрес 8-разряден
Модул 2: Импулсен модул; канал 1 = енергия,
Канал 2 = обем; смяна на 2 сек
Значение за енергийни импулси *)
Значение за обемни импулси *)
Продължителност на импулса в ms *)
*) за „бързи импулси“
3.3 Стойности от предходна година
Броячът запаметява съответно в деня на годишно
отчитане стойностите за
 Енергия (състояние на брояча)
 Обем (състояние на брояча)
 Тарифен регистър (състояние на брояча)
 Време на престой (състояние на брояча)
 Време на измерване на поток (състояние на брояча)
и съответно максимума с индикация за дата за
 поток
 мощност
 Температурна разлика
 Температура на топлата страна
 Температура на студената страна
3.4 Месечни стойности
Броячът запаметява до 60 месеца съответно в деня на
отчитане за месеца стойностите за
 Енергия (състояние на брояча)
 Обем (състояние на брояча)
 Тарифен регистър (състояние на брояча)
 Време на престой (състояние на брояча)
 Време на измерване на поток (състояние на брояча)
и съответно максимума с печат за дата за
 поток
 мощност
 Температурна разлика
 Температура на топлата страна
 Температура на студената страна
Месечните стойности могат да се отчетат също и чрез
оптичния и 20 mA-интерфейса.
Указание: За стандартно време е избрано
средноевропейското време (CET). При активирано
лятно време запаметяването се извършва в
съответните часове.
4. Съобщения за грешка
Броячът непрекъснато извършва самодиагностика и така
може да открие и покаже различни грешки в монтажа респ.
брояча.
При съобщение за грешка F0 не е възможно измерване на
дебита, например поради въздух в измервателната част за
обем; обезвъздушете внимателно инсталацията.
При съобщение за грешка F4 батерията е празна. При
съобщения за грешка F1, F2 или F5, F6, F8 температурните
датчици са дефектни. Съобщенията F3, F7, F9 означават
дефект в електрониката.
Във всички тези случаи уведомете сервиза.
