Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 44
Счетчик относится к категории электронных
приборов согласно Европейской Директиве
2012/19/EU (WEEE) и подлежит утилизации по
действующим в стране применения
законодательству и правилам утилизации
подобных изделий.
- Утилизируйте счетчик через
предусмотренные для этого каналы.
- Соблюдайте действующее местное
законодательство.
- Утилизируйте отработанные аккумуляторы
через предусмотренные для этого пункты
сбора.
Литиевые батареи можно вернуть изготовителю
счетчика с целью их правильной утилизации. При
пересылке батарей необходимо учитывать
существующие законодательные предписания,
которые в том числе регулируют декларирование и
упаковку опасных грузов.
Счетчик содержит литиевые батареи. Утилизация
батарей в рамках обычных отходов не
допускается. Использованные литиевые батареи
Вы можете вернуть и изготовителю счетчика с
целью их правильной утилизации. При пересылке
батарей учитывайте существующие
законодательные предписания, которые в том
числе регулируют декларирование и упаковку
опасных грузов.
Не допускается вскрытие батарей питания, их
контакт с водой или воздействие на них
температур выше 80 °C.
Счетчик не имеет собственной грозозащиты.
Грозозащита должна быть обеспечена при
подключении на месте эксплуатации.
Допускается использование только одного гнезда
для источника питания. Удаление красного
блокирующего рычага, перекрывающего
свободное гнездо, не допускается.

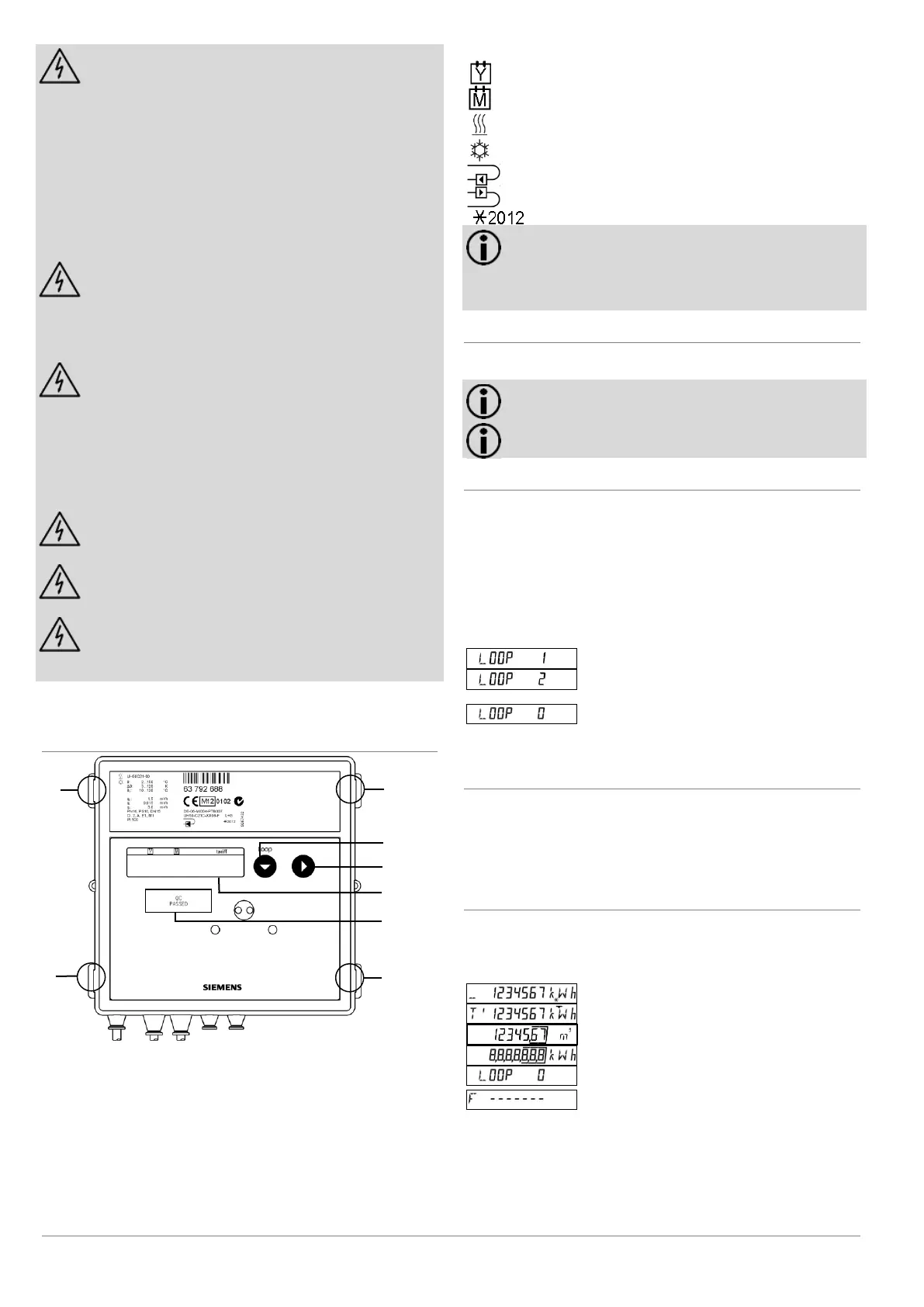

3. Управление
3.1 Элементы управления
Поз.
Описание
1; 6; 7; 8
Защелки крышки
2
Кнопка 1
3
Кнопка 2
4
Дисплей
5
Поверительное клеймо
Усл.знак
Описание
Маркировка: показания за прошлый год (на дату регистрации)
Маркировка: Значение за прошлый месяц
Обозначение счетчика тепла
Обозначение счетчика холода
Место установки: обратная линия
Место установки: подающая линия
Год изготовления
Внимание: Объем и содержание индикации могут
в зависимости от конфигурации прибора
отличаться от показанных ниже примеров. Кроме
того, могут быть деактивированы отдельные
функции кнопок.
3.2 Индикация актуальных данных учета
Счетчик показывает актуальные данные учета в единицах
kWh, MWh, MJ или GJ.
Внимание: Во избежание ошибок при считывании,
знаки после запятой выделены обрамлением.
Внимание: Поверенные метрологические
параметры дополнительно обозначены звездочкой.
Просмотреть данные
Для просмотра данных перейдите на сервисные уровни.
Для этого:
 Нажмите кнопку 1, чтобы перейти от уровня
пользователя к сервисным уровням.
Индицируемые параметры размещены на нескольких
уровнях (LOOP).
 Для переключения уровней (LOOPs) пользуйтесь
кнопкой 1.
На дисплее поочередно отображаются следующие данные:
Сервисный уровень 1
Сервисный уровень 2
...
...
Уровень пользователя
После последнего уровня на дисплее вновь появляется
индикация уровня пользователя LOOP 0.
Переключение в пределах одного уровня
Для перехода к очередному индицируемому параметру в
пределах одного уровня необходимо:
 Нажать кнопку 2.
После последнего параметра на дисплее вновь появляется
первый параметр уровня.
Уровень пользователя „LOOP 0“
Счетчик находится на уровне пользователя „LOOP 0“.
 Для переключения на очередной параметр нажмите
кнопку 2.
Дисплей поочередно отображает следующие значения:
Накопленная энергия и статус тарифов
Содержание тарифного регистра 1 (опция)
Накопленный объем
Сегментный тест дисплея
Заголовок уровня
Сообщение об ошибке с указанием ее кода
(отображается только при наличии ошибки)
3
4
5
8
7
1
2
6
