Siemens Building Technologies CE2B5324xx 08.08.2017 45

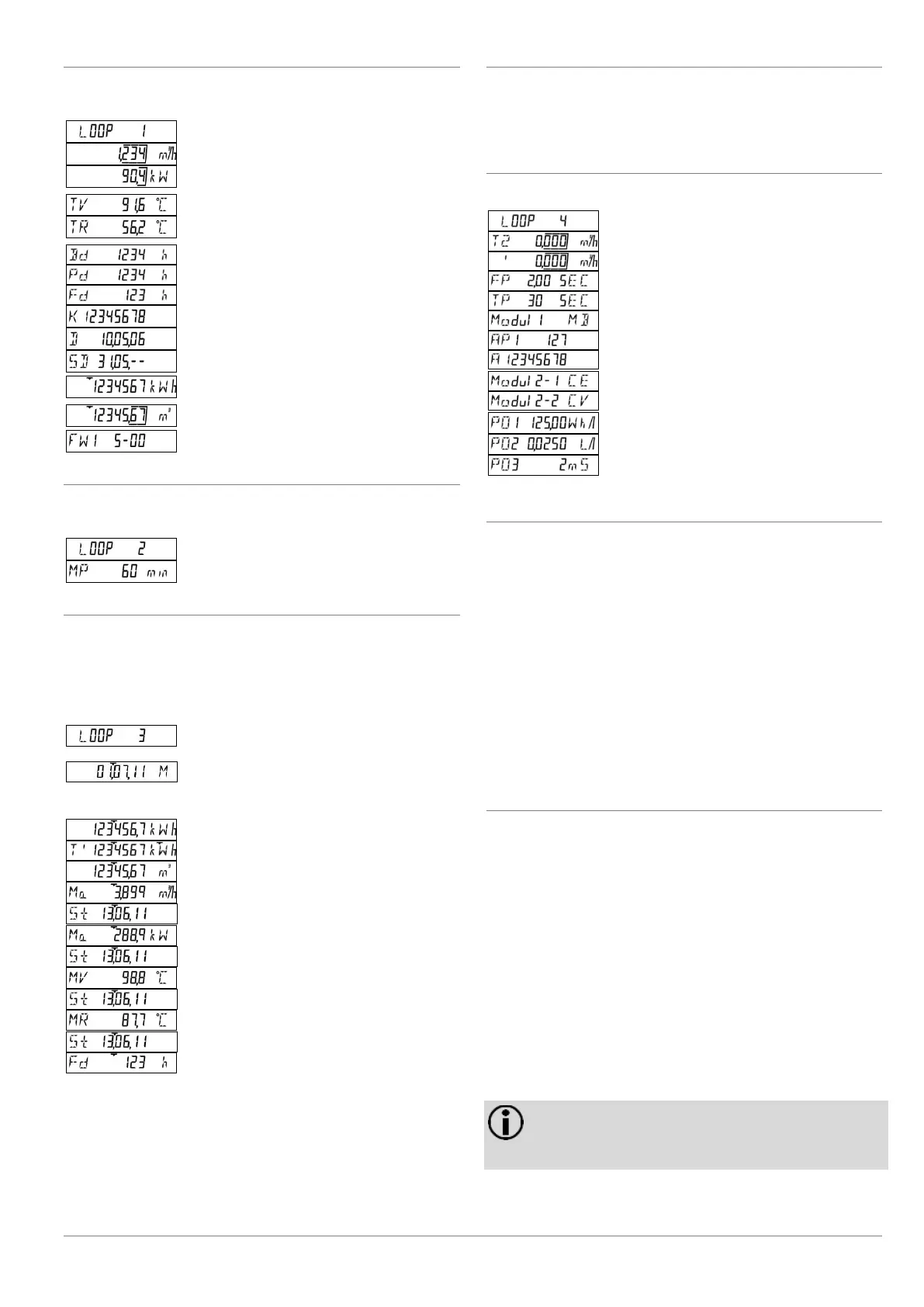

Сервисный уровень 1 „LOOP 1“
На сервисном уровне 1 отображаются актуальные детали
измерения.
Дисплей поочередно отображает следующие значения:
Заголовок уровня
Текущий расход
Текущая тепловая мощность
TV актуальная температура в подающем
трубопроводе,
TR актуальная температура в обратном трубопроводе;
поочередно каждые 2 секунды
Время наработки
Время наработки при наличии расхода
Время простоя
Серийный номер по системе владельца, 8 разрядов
Текущая дата
Дата сохранения годовых значений (ДД.MM)
Накопленная энергия на день сохранения годового
значения
Накопленный объем на день сохранения годового
значения
Версия программного обеспечения
Сервисный уровень 2 „LOOP 2“
На сервисном уровне 2 отображается период образования
максимумов.
Дисплей поочередно отображает следующие значения:
Заголовок уровня
Период образования максимумов
Сервисный уровень 3 „LOOP 3“
На сервисном уровне 3 отображаются месячные значения.
 Нажмите кнопку 2, чтобы просмотреть месячные
значения.
На дисплее появляется дата сохранения месячных
значений актуального месяца.
 Чтобы выбрать нужный месяц, нажимайте кнопку 1.
Заголовок уровня
…
…
Дата сохранения данных по июлю 2011
 Для опроса данных месяца нажимайте кнопку 2.
Дисплей поочередно отображает следующие значения:
Накопленная энергия в день сохранения
Содержание тарифного регистра 1 в день сохранения
Накопленный объем в день сохранения данных
Максимальный расход, зарегистрированный до дня
сохранения и дата события
(показываются поочередно, каждые 2 сек.)
Максимальная мощность, зарегистрированная до дня
сохранения и дата события
(показываются поочередно, каждые 2 сек.)
Максимальные температуры, зарегистрированные до
дня сохранения, поочередно (каждые 2 сек.)
показываемые с датами событий
MV –теплая труба, MR – холодная труба
Время простоя на день сохранения месячных значений
После просмотра всех данных на дисплее вновь
появляется выбранная для просмотра дата сохранения.
 Нажмите кнопку 1 для выбора следующей даты
сохранения данных.
Прерывание просмотра уровня LOOP 3
Чтобы прервать просмотр уровня и попасть на следующий
уровень (LOOP):
 Выберите кнопкой 2 какой-либо месячный параметр.
 Нажмите кнопку 1.
Сервисный уровень 4 „LOOP 4“
На сервисном уровне 4 отображаются параметры прибора.
Дисплей поочередно отображает следующие значения:
Заголовок уровня
Активный тариф, отображается попеременно с его
пороговым значением 1 (2-сек. такт)
Интервал измерения расхода
Интервал измерения температуры
Moдуль 1: M-Bus-Moдуль
M-Bus, адрес 1 первого типа
M-Bus-8-разрядный адреc второго типа
Mодуль 2: Импульсный модуль; канал 1 = энергия,
кaнал 2 = объем (отображаются поочередно с 2-сек.
тактом)
Вес импульсов по энергии *)
Вес импульсов по объему *)
Длительность импульсов *)
*) для «быстрых импульсов»
3.3 Годовые значения
Вычислитель архивирует в день сохранения годовых
значений данные по:
 энергии (накопленное значение)
 объему (накопленное значение)
 тарифным регистрам (накопленные значения)
 времени простоя (накопленное значение)
 времени работы при расходе (накопленное значение)
и максимумы (со штампами времени) следующих
параметров:
 расход
 мощность
 разность температур
 температура теплой трубы
 температура холодной трубы
3.4 Месячные значения
Счетчик хранит с глубиной архивирования 60 месяцев
значения следующих параметров:
 тепловой энергии (накопленное значение)
 объема (накопленное значение)
 данных тарифных регистров (накопленные значения)
 времени простоя (накопленное значение)
 времени работы при расходе (накопленное значение)
и максимумы (со штампами времени) следующих
параметров
 расход
 мощность
 разность температур
 температура теплой трубы
 температура холодной трубы
Месячные значения могут быть также считаны через
оптический интерфейс и через выход 20мА.
Внимание: Стандартным временем является
среднеевропейское время (MEZ). При
активированном летнем времени архивирование
производится по летнему времени.
