Siemens Building Technologies CE2B5324xx 08.08.2017 54
Nie otwierać baterii. Nie dopuścić do kontaktu baterii
z wodą i temperaturami przekraczającymi 80 °C.
Licznik nie posiada ochrony odgromowej. Ochrona
odgromowa musi być zapewniona poprzez instalację.
Użyć tylko jednej komory do zasilania. Nie usuwać
czerwonej klapy odcinającej.

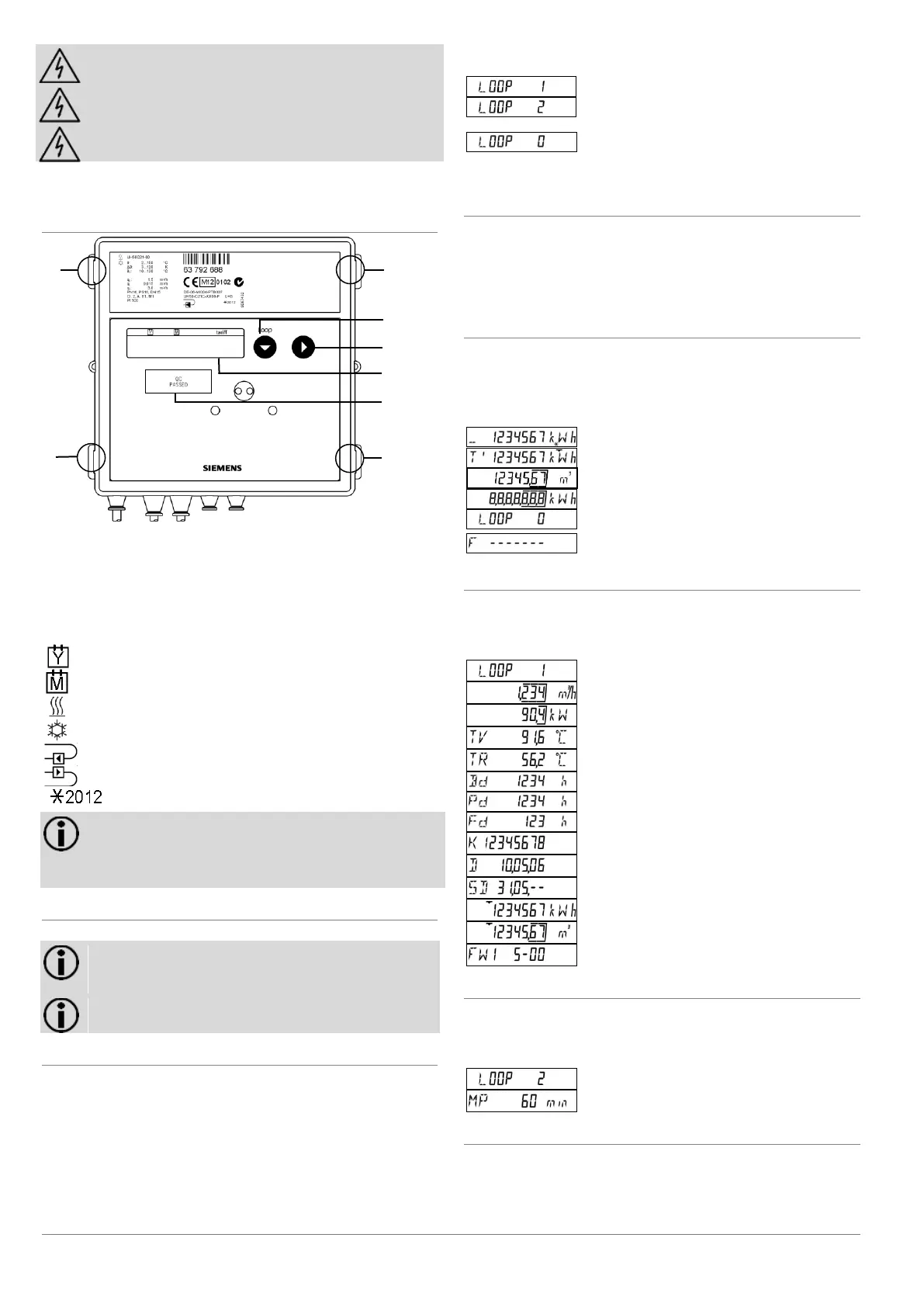

3. Obsługa
3.1 Elementy obsługowe
Numer
Opis
1; 6; 7; 8
Łączniki pokrywy
2
Przycisk 1
3
Przycisk 2
4
Wyświetlacz LCD
5
Plomba zabezpieczająca
Symbol
Opis
Oznaczenie: Wartość z roku poprzedzającego (oznaczony dzień)
Oznaczenie: wart. z poprz. mies.
Symbol licznika ciepła
Symbol licznika chłodu
Miejsce montażu: Powrót
Miejsce montażu: Zasilanie
Rok produkcji
Wskazówka: W zależności od parametrów urządzenia,
zakres wyświetlacza i prezentowane dane mogą się
różnić od niniejszego opisu. Ponadto niektóre funkcje
przycisków mogą być zablokowane.
3.2 Wyświetlanie bieżącego stanu licznika
Licznik pokazuje bieżący stan w kWh, MWh, MJ lub GJ.
Wskazówka: Aby uniknąć błędów podczas odczytu,
miejsca po przecinku wyświetlanych wartości są
otoczone ramką.
Wskazówka: Skalibrowane wartości można
rozpoznać po dodatkowym symbolu gwiazdki.
Wyświetlanie wartości
W celu wyświetlenia wartości należy przejść do trybu
serwisowego. W tym celu należy wykonać następujące
czynności:
 Nacisnąć przycisk 1, aby przejść z trybu użytkownika do
trybu serwisowego.
Wskazania licznika są podzielone na kilka poziomów (pętli,
ang. „LOOP”).
 W celu przełączania wskazań na wyświetlaczu na kolejne
„pętle“ (LOOP), należy wciskać przycisk 1.
Na wyświetlaczu LCD są kolejno pokazywane następujące
wartości:
Poziom trybu serwisowego 1
Poziom trybu serwisowego 2
...
...
Nagłówek poziomu
Po wyświetleniu ostatniego poziomu, pojawia się ponownie
tryb użytkownika.
Przełączanie w obrębie jednego poziomu
Aby przełączyć wyświetlacz do następnej wartości w tym
samym trybie, należy wykonać poniższe czynności:
 Nacisnąć przycisk 2.
Po wyświetleniu ostatniej wartości, na wyświetlaczu pojawia
się ponownie pierwsza wartość.
Tryb użytkownika „LOOP 0”
Licznik znajduje się w trybie użytkownika „LOOP 0”.
 Aby przejść do następnej wyświetlanej wartości, wcisnąć
przycisk 2.
Na wyświetlaczu LCD są kolejno pokazywane następujące
wartości:
Energia wchodząca ze stanem taryfy
Rejestr taryfy 1 (opcjonalnie)
Objętość wchodząca
Test segmentów
Nagłówek poziomu
Komunikat o błędzie i numer błędu (tylko przy
występowaniu błędów)
Tryb serwisowy 1 „LOOP 1”
W trybie serwisowym 1 pokazywane są szczegóły bieżącego
pomiaru.
Na wyświetlaczu LCD są kolejno pokazywane następujące
wartości:
Nagłówek poziomu
Bieżący przepływ
Bieżąca wydajność
TV aktualna temperatura, strona ciepła, TR aktualna
temperatura, strona chłodna
w cyklu 2 s
Czas pracy
Czas pracy z przepływem
Czas usterki
Numer właściciela, 8-mio cyfrowy
Data
Dzień zapisu rocznego (DD.MM)
Energia w roku poprzednim w dniu zapisu
Objętość w roku poprzednim w dniu zapisu
Wersja oprogramowania sprzętowego
Tryb serwisowy 2 „LOOP 2”
W trybie serwisowym 2 jest pokazywany okres pomiaru dla
ustalenia wartości maksymalnej.
Na wyświetlaczu LCD są kolejno pokazywane następujące
wartości:
Nagłówek poziomu
Okres pomiaru dla ustalenia wartości maksymalnej
Tryb serwisowy 3 „LOOP 3”
W trybie serwisowym 3 są pokazywane wartości miesięczne.
 Nacisnąć przycisk 2, aby wyświetlić wartości miesięczne.
Pokazywany jest dzień zapisu bieżącego miesiąca.
Nacisnąć przycisk 1, aby wybrać żądany miesiąc.
3
4
5
8
7
1
2
6
