Nagłówek poziomu
…
…
Dzień zapisu w lipcu 2011 r.

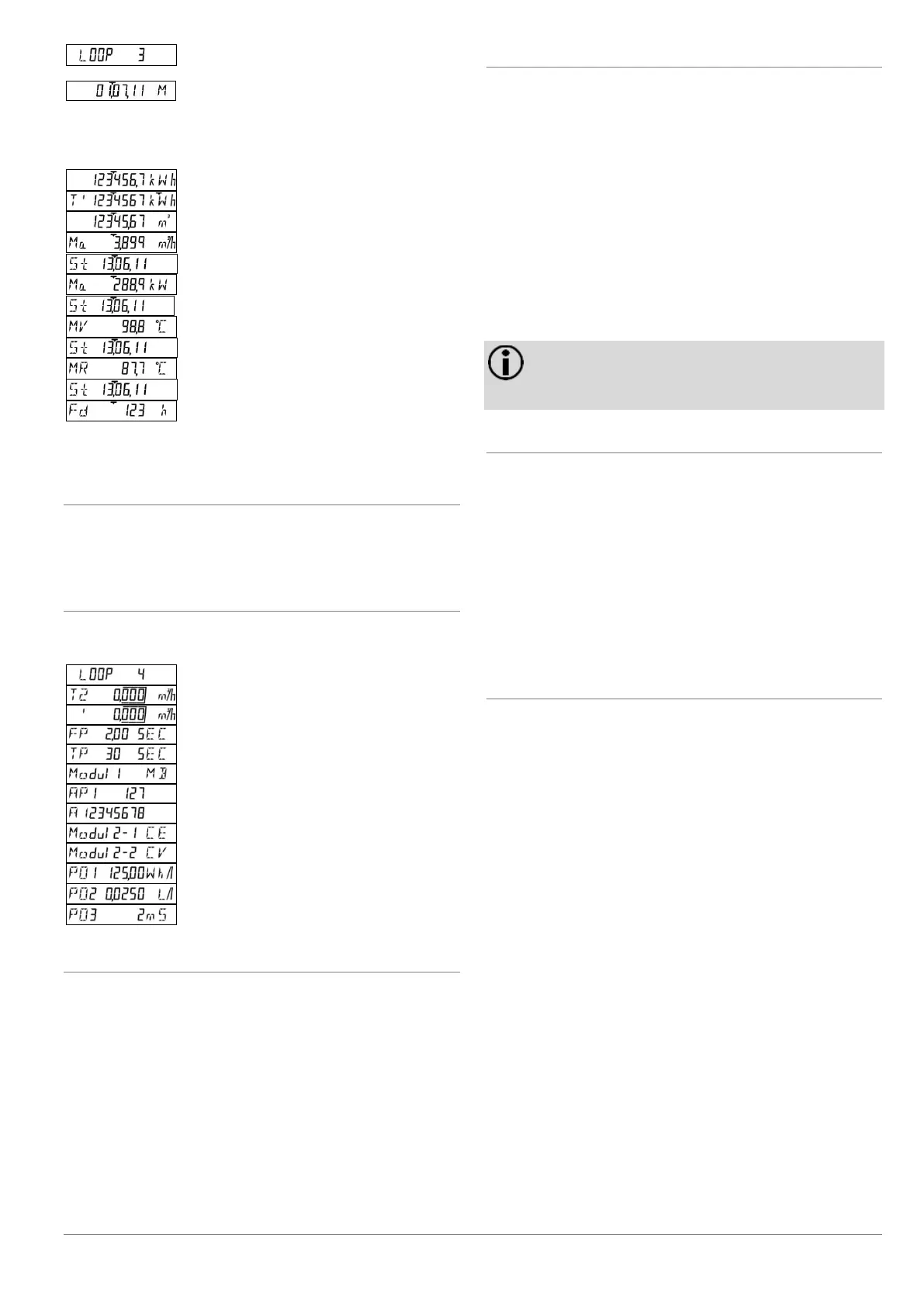

 Nacisnąć przycisk 2, aby wyświetlić odpowiednie wartości.
Na wyświetlaczu LCD są kolejno pokazywane następujące
wartości:
Energia w dniu zapisu
Rejestr taryfy 1 w dniu zapisu
Objętość w dniu zapisu
Maks. przepływ w dniu zapisu,
w cyklu 2 s ze stemplem daty
Maks. wydajność w dniu zapisu,
w cyklu 2 s ze stemplem daty
Maks. temperatury w dniu zapisu,
w cyklu 2 s ze stemplem daty
MV dla strony ciepłej ew. MR dla strony chłodnej
Czas przestoju w dniu zapisu
Po wskazaniu ostatniej wartości ponownie pokazywany jest
wcześniej wybrany dzień zapisu.
 Nacisnąć przycisk 1, aby wybrać następny dzień zapisu.
Przerywanie trybu LOOP 3
Aby wcześniej przejść do następnego trybu, należy wykonać
następujące czynności:
 Wybrać wartość miesięczną za pomocą przycisku 2.
 Nacisnąć przycisk 1.
Tryb serwisowy 4 „LOOP 4”
W trybie serwisowym 4 pokazywane są parametry urządzenia.
Na wyświetlaczu LCD są kolejno pokazywane następujące
wartości:
Nagłówek poziomu
Bieżąca taryfa,
w cyklu 2 s z wartością progową 1
Częstotliwość pomiaru przepływu
Częstotliwość pomiaru temperatury
Moduł 1: Moduł M-Bus
Adres główny M-Bus 1
Adres drugorzędny M-Bus, 8-mio cyfrowy
Moduł 2: Moduł impulsowy; kanał 1 = energia,
kanał 2 = objętość; w cyklu 2 s
Wartościowość dla impulsów energii *)
Wartościowość dla impulsów objętości *)
Czas trwania impulsu w ms *)
*) dla „szybkich impulsów”
3.3 Wartości z roku poprzedzającego
Każdego dnia zapisu rocznego licznik zapisuje wartości:
 energii (stan licznika),
 objętości (stan licznika),
 rejestru taryfy (stan licznika),
 czasu przestoju (stan licznika),
 czasu pomiaru przepływu (stan licznika)
oraz odpowiednie wartości maksymalne ze stemplem daty:
 przepływu,
 wydajności,
 różnicy temperatur,
 temperatura, strona ciepła,
 temperatura, strona chłodna
3.4 Wartości miesięczne
Przez 60 miesięcy, w wyznaczonym dniu zapisu, licznik
zapisuje wartości:
 energii (stan licznika),
 objętości (stan licznika),
 rejestru taryfy (stan licznika),
 czasu przestoju (stan licznika),
 czasu pomiaru przepływu (stan licznika)
oraz odpowiednie wartości maksymalne ze stemplem daty:
 przepływu,
 wydajności,
 różnicy temperatur,
 temperatura, strona ciepła,
 temperatura, strona chłodna
Wartości miesięczne można także odczytywać za pomocą
interfejsu optycznego i interfejsu 20 mA.
Wskazówka: Standardowo obowiązuje czas
środkowoeuropejski (MEZ). Przy aktywnym czasie
letnim zapisywanie odbywa się o odpowiednich
porach.
4. Komunikaty o błędach
Licznik w trybie ciągłym wykonuje samodiagnozę, dzięki czemu
może wykrywać i wyświetlać różne błędy związane
z montażem i licznikiem.
W przypadku komunikatu F0 nie jest możliwy pomiar
przepływu, spowodowany np. przez powietrze w części do
pomiaru objętości; należy niezwłocznie odpowietrzyć
instalację.
W przypadku komunikatu F4 bateria jest rozładowana.
W przypadku komunikatów F1, F2 lub F5, F6, F8 czujniki
temperatury są uszkodzone. Komunikaty F3, F7, F9 oznaczają
uszkodzenie elektroniki.
We wszystkich powyższych sytuacjach należy skontaktować
się z serwisem.
5. Szczegóły funkcjonalne
Po przekroczeniu określonych wartości granicznych, gdy
przepływ i różnica temperatur są dodatnie, licznik sumuje
wartość energii i objętości. Podczas testu segmentów
wszystkie segmenty wyświetlacza włączone są w celach
kontrolnych.
W dniu zapisu rocznego, stan licznika energii i objętości,
wartości maksymalne oraz wartości czasu przepływu i czasu
przestoju zostają zapisane w pamięci danych roku
poprzedzającego.
Przepływ, wydajność i różnica temperatur są rejestrowane
wraz z odpowiednim znakiem. Przy przekroczeniu w dół
granicy zadziałania na pierwszym miejscu znajduje się znak
„u”. Bieżące wartości temperatury są wyświetlane
z rozdzielczością 0,1 °C.
W celu ustalenia wartości maksymalnej, pomiar wydajności
i przepływu odbywa się w czasie np. 60 min. Uśrednione
wartości maksymalne są poprzedzone symbolem „Ma”.
Wartości maksymalne temperatury są oznaczone symbolami
„MV” lub „MR”.
8-mio cyfrowy numer właściciela (jednocześnie drugorzędny
numer magistrali M-Bus) można ustawić w trybie konfiguracji
parametrów. Numer licznika jest przydzielany przez
producenta.
Czas eksploatacji jest liczony od pierwszego podłączenia
napięcia zasilającego. W przypadku wystąpienia błędu,
gdy licznik nie może wykonywać pomiarów, czas przestoju
zostaje zsumowany. Wartość daty jest zwiększana każdego
kolejnego dnia.
Typ wbudowanych modułów jest pokazany na wyświetlaczu.
Jeżeli wbudowany jest moduł M-Bus, w kolejnym wierszach
wyświetlany jest adres główny i drugorzędny.
Numer wersji oprogramowania sprzętowego jest przydzielany
przez producenta.
