Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 59
Merač nie je vybavený ochranou proti blesku. Ochranu
proti blesku je potrebné zaistiť prostredníctvom
elektrickej sústavy budovy.
Napájaním môže byť osadené iba jedno z dvoch
príslušných miest. Neodstraňujte červenú blokovaciu
klapku.

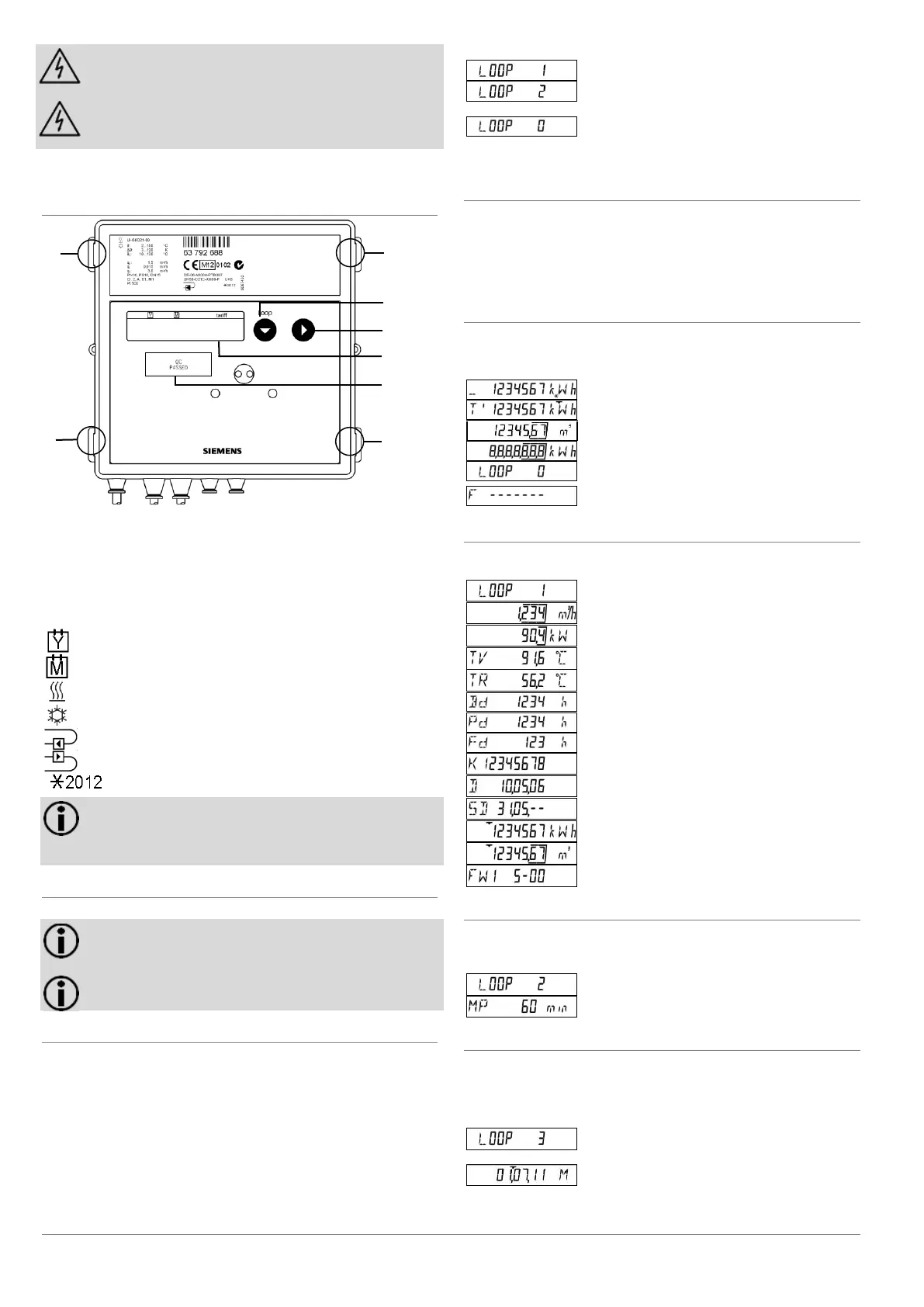

3. Obsluha
3.1. Ovládacie prvky
Číslo
Popis
1; 6; 7; 8
Západky krytu
2
Tlačidlo 1
3
Tlačidlo 2
4
LCD displej
5
Úradná značka
Symbol
Popis
Označenie: Minuloročná hodnota (hodnota v rozhodujúci deň)
Označenie: Hodnota v predošlom mesiaci
Symbol merača tepla
Symbol merača chladu
Miesto inštalácie: Spätný tok
Miesto inštalácie: Tok vpred
Rok výroby
Poznámka: V závislosti od parametrizácie merača sa
môže líšiť rozsah zobrazenia na displeji a taktiež
zobrazované údaje. Niektoré funkcie tlačidiel môžu byť
zablokované.
3.2. Zobrazenie aktuálneho stavu merača
Merač zobrazuje aktuálnu hodnotu v kWh, MWh, MJ alebo GJ.
Poznámka: V záujme lepšej čitateľnosti sú desatinné
miesta zobrazených hodnôt označené pomocou
rámčeka.
Poznámka: Overené hodnoty možno rozpoznať podľa
doplnkového symbolu hviezdičky.
Zobrazenia hodnôt
Pre zobrazenie hodnôt prejdite do jednotlivých servisných
úrovní. Postupujte takto:
 Pre prepnutie z užívateľskej úrovne na servisnú úroveň
stlačte tlačidlo 1.
Zobrazované hodnoty merača sú usporiadané do niekoľkých
úrovní (slučiek, LOOPs).
 Prepínanie zobrazenia medzi jednotlivými úrovňami sa
vykonáva stlačením tlačidla 1.
Displej postupne zobrazuje nasledujúce hodnoty:
Servisná úroveň 1
Servisná úroveň 2
...
...
Užívateľská úroveň
Po zobrazení poslednej úrovne je opäť zobrazená užívateľská
úroveň „LOOP 0“.
Prepínanie v rámci jednej úrovne
Ak chcete prepnúť na ďalšiu zobrazovanú hodnotu v rámci
jednej úrovne postupujte takto:
 Stlačte tlačidlo 2.
Po poslednej hodnote daného zobrazenia je opäť zobrazená
prvá hodnota.
Užívateľská úroveň „LOOP 0”
Merač sa nachádza v užívateľskej úrovni „LOOP 0“.
 Pre prepnutie na nasledujúcu hodnotu stlačte tlačidlo 2.
Displej postupne zobrazuje nasledujúce hodnoty:
Celkové množstvo energie so statusom tarify
Tarifný register 1 (ak je aktivovaný)
Kumulovaný objem
Test segmentu
Záhlavie úrovne
Chybové hlásenie s číslom kódu chyby (je zobrazené len
v prípade chyby)
Servisná úroveň 1 „LOOP 1“
V servisnej úrovne 1 sa zobrazujú aktuálne údaje. Displej
postupne zobrazuje nasledujúce hodnoty:
Záhlavie úrovne
Aktuálny prietok
Aktuálny tepelný výkon
TV aktuálna teplota teplej strany,
TR aktuálna teplota studenej strany;
striedanie každé 2 s
Doba prevádzky
Doba prevádzky s prietokom
Stav poruchových hodín
Číslo zákazníka, 8-miestne
Dátum
Ročný deň odpočtu (DD.MM)
Energia: predchádzajúci rok v deň odpočtu
Objem: predchádzajúci rok v deň odpočtu
Verzia mikroprogramu
Servisná úroveň 2 „LOOP 2“
V servisnej úrovni 2 sa zobrazuje obdobie merania pre
stanovenie maxima.
Displej postupne zobrazuje nasledujúce hodnoty:
Záhlavie úrovne
Interval merania pre stanovenie maxima
Servisná úroveň 3 „LOOP 3“
V servisnej úrovni 3 sa zobrazujú mesačné hodnoty.
 Pre prepínanie mesačných hodnôt použite tlačidlo 2.
Zobrazí sa deň odpočtu pre aktuálny mesiac.
 Požadovaný mesiac zvoľte pomocou tlačidla 1.
Záhlavie úrovne
…
…
Deň odpočtu za júl 2011
 Pre otvorenie príslušných údajov stlačte tlačidlo 2.
3
4
5
8
7
1
2
6
