Siemens Building Technologies CE2B5324xx 08.08.2017 60

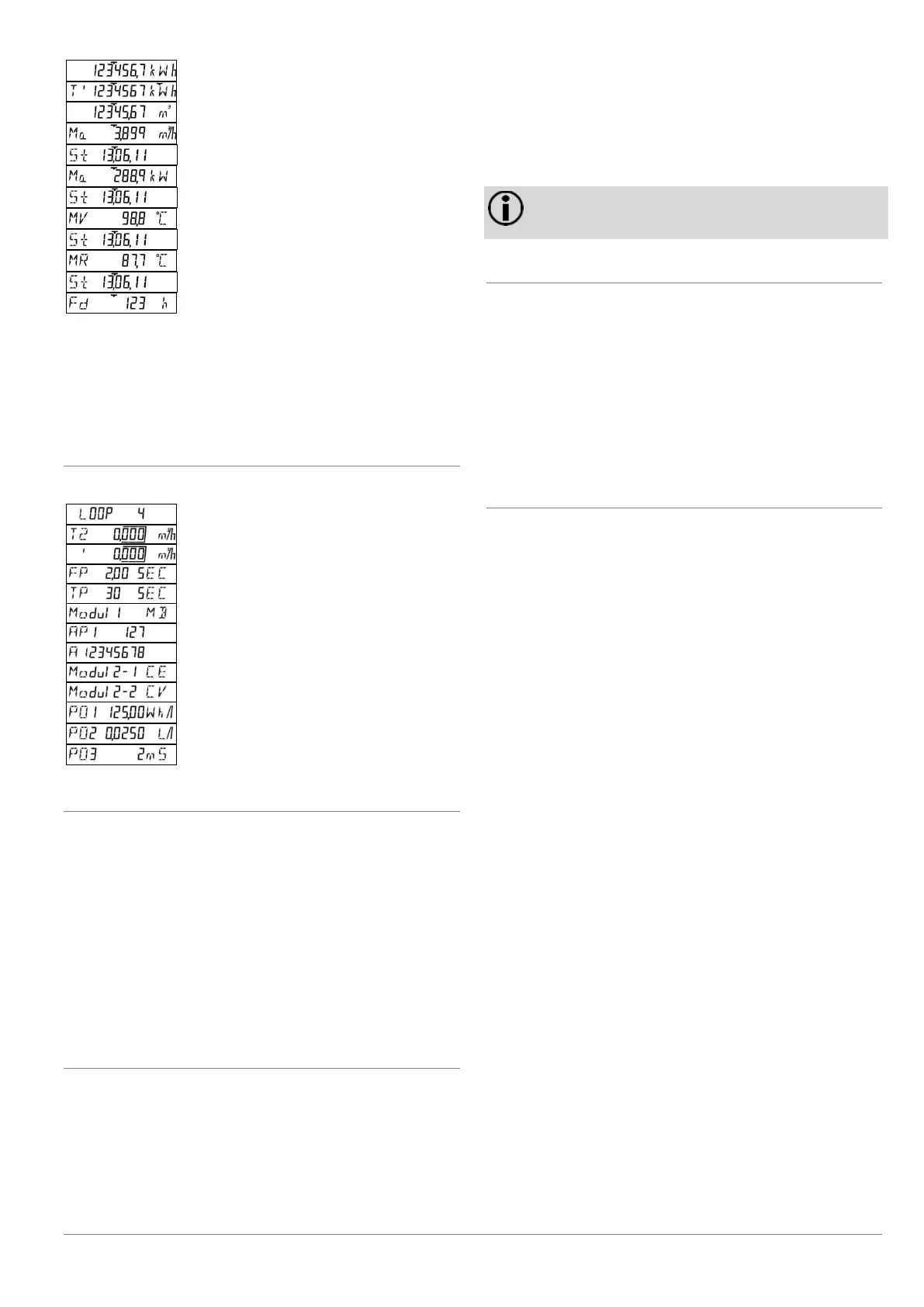

Displej postupne zobrazuje nasledujúce hodnoty:
Množstvo energie v deň odpočtu
Tarifný register 1 v deň odpočtu
Objem v deň odpočtu
Max. prietok v deň odpočtu,
striedanie s dátum. razítkom každé 2 s
Max. tepelný výkon v deň odpočtu,
striedanie s dátum. razítkom každé 2 s
Max. teploty v deň odpočtu,
striedanie s dátum. razítkom každé 2 s
MV pre teplú stranu alebo MR pre studenú stranu
Stav poruchových hodín v deň odpočtu
Po zobrazení posledného údaju sa opäť zobrazí predtým
zvolený deň odpočtu.
 Pre voľbu ďalšieho dňa odpočtu stlačte tlačidlo 1Prerušenie
úrovne 3 „LOOP 3“
Pre predčasný prechod na ďalšiu úroveň postupujte takto:
 Pomocou tlačidla 2 zvoľte niektorú mesačnú hodnotu.
 Stlačte tlačidlo 1.
Servisná úroveň 4 „LOOP 4“
V rámci servisnej úrovne 4 sa zobrazujú parametre prístroja.
Displej postupne zobrazuje nasledujúce hodnoty:
Záhlavie úrovne
Aktuálna tarifa,
Striedanie každé 2 s prahovou hodnotou 1
Interval merania prietoku
Interval merania teploty
Modul 1: M-Bus modul
Primárna adresa M-bus modulu 1
Sekundárna adresa M-bus, 8-miestna
Modul 2: impulzný modul; kanál 1 = energia,
kanál 2 = objem; striedanie každé 2 s
Impulzné číslo pre impulzy energie *)
Impulzné číslo pre impulzy objemu *)
Dĺžka trvania impulzu v ms *)
*) pre „rýchle impulzy“
3.3. Hodnoty predchádzajúceho roka
Merač ukladá k ročnému dňu odpočtu nasledujúce hodnoty:
 množstvo energie (stav merača)
 objem (stav merača)
 tarifný register (stav merača)
 stav poruchových hodín (stav merača)
 dobu prevádzky s prietokom (stav merača)
a maximá s časovým razítkom pre
 prietok
 tepelný výkon
 teplotnú diferenciu
 teplotu na teplej strane
 teplotu na studenej strane.
3.4. Mesačné hodnoty
Merač ukladá k mesačnému dňu odpočtu po dobu 60
mesiacov nasledujúce hodnoty:
 množstvo energie (stav merača)
 objem (stav merača)
 tarifný register (stav merača)
 stav poruchových hodín (stav merača)
 dobu prevádzky s prietokom (stav merača)
a maximá s časovým razítkom pre
 prietok
 tepelný výkon
 teplotnú diferenciu
 teplotu na teplej strane
 teplotu na studenej strane.
Mesačné hodnoty je možné odpočítať pomocou optického
rozhrania a rozhrania 20 mA.
Poznámka: Ako štandardný čas je použitý
stredoeurópsky čas (SEČ). Ak je aktivovaný letný čas,
prebieha ukladanie v tomto čase.
4. Chybové hlásenia
Merač neustále prevádza autodiagnostiku a môže tak
rozpoznať rôzne chyby montáže alebo merača a zobrazovať
príslušné chybové hlásenia.
Napríklad chybové hlásenie F0 znamená, že nie je možné
meranie prietoku v dôsledku prítomnosti vzduchu v
hydraulickej časti; systém je potrebné starostlivo odvzdušniť.
Pri chybovom hlásení F4 je nutné vymeniť batériu. Pri
chybových hláseniach F1, F2 alebo F5, F6, F8 znamenajú
poškodené snímače teploty. Hlásenia F3, F7, F9 znamenajú
poruchu elektroniky.
Všetky tieto prípady je potrebné nahlásiť servisnej firme.
5. Funkčné detaily
Ak dôjde k prekročeniu príslušných prahových hodnôt a prietok
a teplotný rozdiel sú pri tom kladné, údaje pre množstvo
energie a objem narastajú. Pri teste segmentu displeja sa pre
kontrolné účely aktivujú všetky segmenty.
K ročnému dňu odpočtu sú stavy merača pre energiu a objem
a hodnoty maximá prietoku a stavu poruchových hodín vždy
zaznamenané do archívu predchádzajúceho roku.
Prietok, tepelný výkon a teplotná diferencia sa zaznamenajú so
správnym znamienkom. Ak nie je dosiahnutý prah citlivosti,
zobrazí sa na prvom mieste displeja písmeno „u“. Aktuálne
teploty sú zobrazované s presnosťou 0,1 °C.
Maximálne hodnoty pre tepelný výkon a prietok sa
vypočítavajú ako priemerná hodnota pre dobu merania napr.
60 minút. Takto vytvorené maximálne hodnoty sú na displeji
predznačené symbolom „Ma“. Maximálne hodnoty teplôt sú
uvádzané symbolmi „MV“, resp. „MR“.
8-miestné číslo zákazníka (tiež sekundárna adresa M-Bus) je
možné nastaviť v režime parametrizácie.
Číslo prístroja je pridelené výrobcom.
Doba prevádzky sa počíta od prvého pripojenia napájacieho
napätia. Stav poruchových hodín sa začína počítať, ak sa
vyskytne chyba a merač preto nemôže merať. Dátum sa
pričítava denne.
Zobrazený je typ vloženého modulu. Ak je nainštalovaný M-
Bus modul, zobrazí sa na ďalšom riadku tiež primárna a
sekundárna adresa M-Bus.
Číslo verzie mikroprogramu je pridelené výrobcom.
