Siemens Building Technologies CE2B5324xx 08.08.2017 79
A használatot vetően a Li elemeket a szakszerű
hulladékkezelés érdekében vissza lehet juttatni a
gyártónak. A készülék elküldésekor figyelembe kell
venni azokat a törvényes előírásokat, amelyek többek
között a veszélyes áruk feltüntetését és
csomagolását szabályozzák.
Az elemeket nem szabad felnyitni. Az elemek nem
érintkezhetnek vízzel, ill. nem szabad azokat 80 °C-
nál magasabb hőmérséklet hatásának kitenni.
A fogyasztásvédő nem rendelkező villámvédelemmel.
A villámvédelmet az épület vezetékei vén kell
biztosítani.
Csak egy rekeszt kell az áramforrás számára
csatlakozókkal felszerelni. A piros zárófedelet nem
szabad levenni.

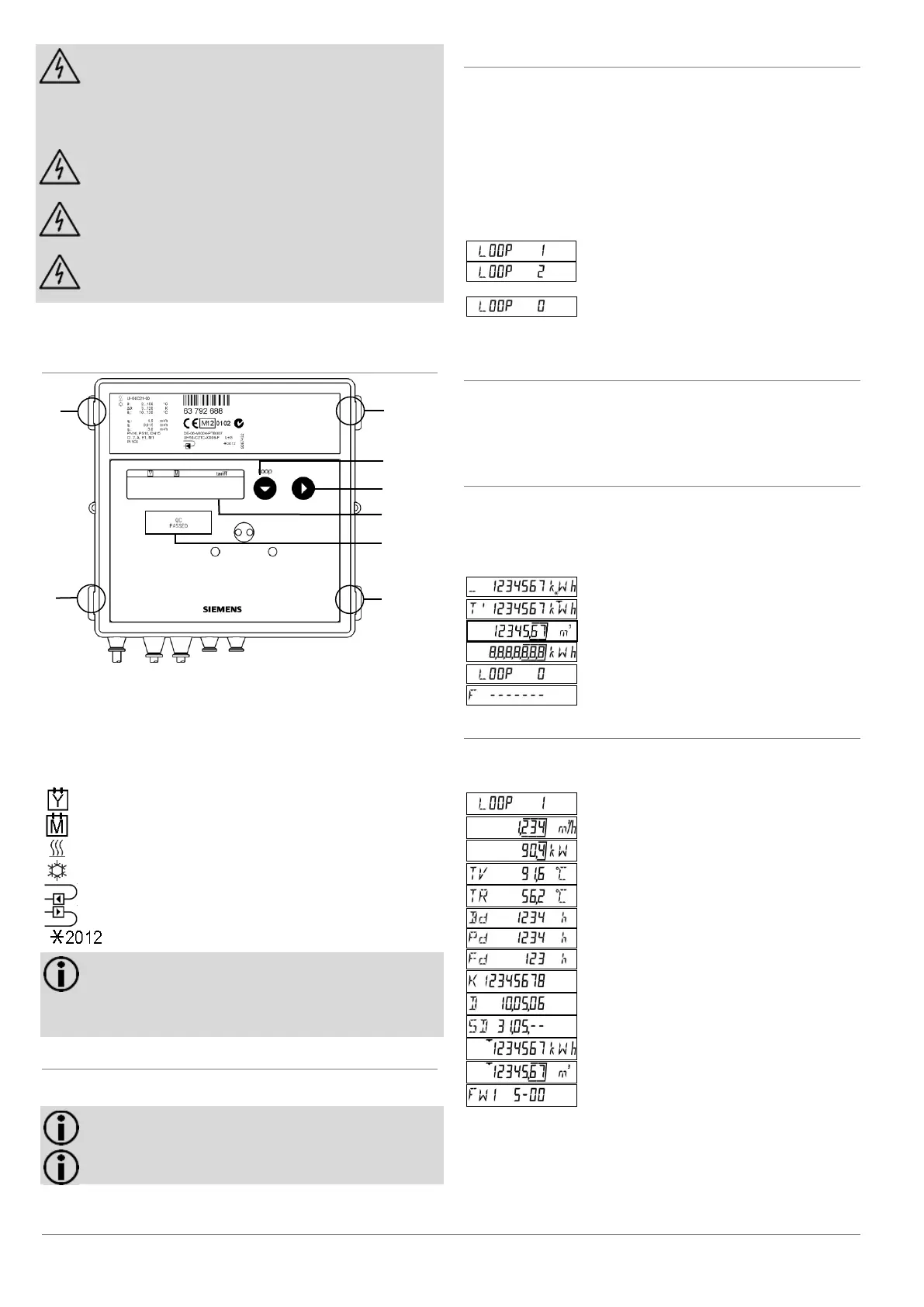

3. Kezelés
3.1 Kezelőelemek
Szám
Leírás
1; 6; 7; 8
A fedél rögzítőfülecsei
2
1. billentyű
3
2. billentyű
4
Folyadékkristályos kijelző
5
Biztosítójel
Szimbólum
Leírás
Jelölés: Előző évi érték (A határnapon mért érték)
Jelölés: Előző havi érték
A hőmennyiségmérő szimbóluma
A hűtési energia mérő szimbóluma
Beépítés helye: Visszatérő ág
Beépítés helye: Előremenő ág
Gyártási év
Tudnivaló: A fogyasztásmérő konkrét paramétereitől
függően mind a kijelzett adatok mennyisége, mind
pedig maguk az adatok is eltérhetnek ettől a leírástól.
Ezen kívül előfordulhat, hogy bizonyos
billentyűfunkciók blokkolva vannak.
3.2 Az aktuális mérőállás kijelzése
A fogyasztásmérő az aktuális mérőállást kWh, MWh, MJ vagy
GJ mértékegységben jeleníti meg.
Tudnivaló: A leolvasási hibák elkerülése érdekében a
kijelzett paraméterek tizedes helyiértékeit keret jelöli.
Tudnivaló: A kalibrált értékek kiegészítőleg
megjelenített csillag-szimbólumról ismerhetők fel.
Értékek megjelenítése
Az értékek kijelzéséhez kapcsoljon át a szervizhurkokba. A
következőképp járjon el:
A felhasználói hurokból a szerviz hurkokba való
átkapcsoláshoz nyomja le az 1. billentyűt.
A fogyasztásmérő kijelzői több szinten (LOOPs - HURKOK)
helyezkednek el.
A kijelző átkapcsolásához a hurkok között nyomja meg az
1. gombot.
A folyadékkristályos kijelzőn egymásutánban megjelennek a
következő értékek:
1. szervizhurok
2. szervizhurok
...
...
Hurokfej
Az utolsó hurkot követően ismét megjelenik a LOOP 0
felhasználói hurok.
Továbbkapcsolás egy hurokban
A következőképpen kell továbbkapcsolni a következő kijelzett
értékre egy hurkon belül:
Nyomja le a 2. billentyűt.
Az utolsó kijelzett értéket követően ismét megjelenik az első.
"LOOP 0" felhasználói hurok
A fogyasztásmérő a "LOOP 0" felhasználói hurokban található.
A következő kijelzendő értékre való továbblépéshez
nyomja meg a 2. gombot.
A folyadékkristályos kijelzőn egymásutánban megjelennek a
következő értékek:
Összesített fogyasztott energia a díjstátusszal
1. díjregiszter (opcióként)
Összesített fogyasztott térfogat
Szegmensteszt
Hurokfej
Hibaüzenet a hibajelző számával (csak ha van hiba)
A "LOOP 1" 1. szervizhurok
Az 1. szervizhurok az aktuális mérés részleteit mutatja.
A folyadékkristályos kijelzőn egymásutánban megjelennek a
következő értékek:
Hurokfej
Aktuális átfolyó mennyiség
Aktuális teljesítmény
TV pillanatnyi hőmérséklet, meleg oldal;
TR pillanatnyi hőmérséklet, hideg oldal;
2 másodpercenként váltakozva
Üzemidő
Üzemidő átfolyással
Hibaidő
Tulajdoni szám, 8-jegyű
Dátum
Éves határnap (NN.HH)
Energia az előző év határnapján
Térfogat az előző év határnapján
Firmware-verzió
3
4
5
8
7
1
2
6
