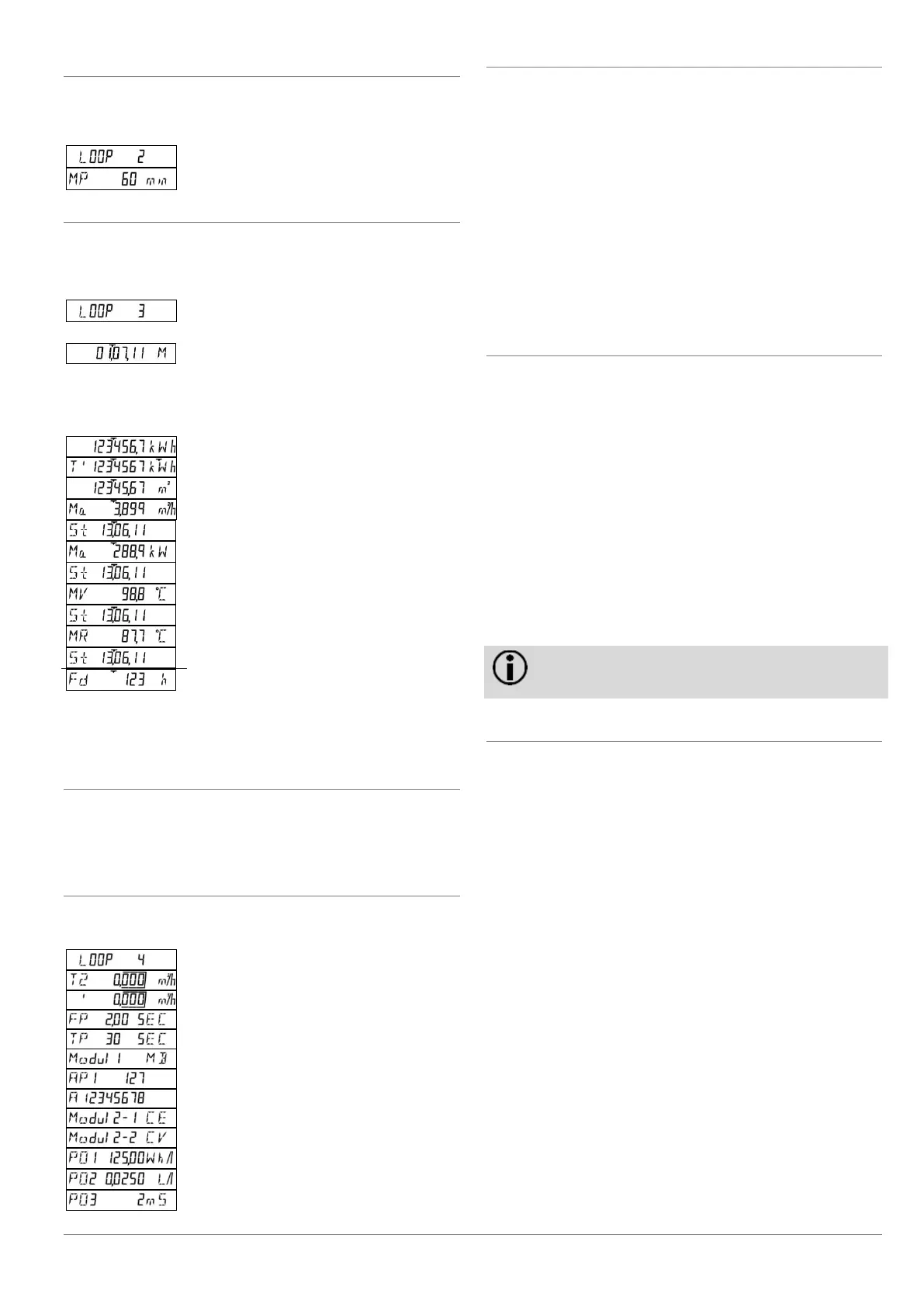

A "LOOP 2" 2. szervizhurok
A 2. szervizhurok a maximum meghatározására szolgáló
mérési periódust mutatja.
A folyadékkristályos kijelzőn egymásutánban megjelennek a
következő értékek:
Hurokfej
A maximum meghatározására szolgáló mérési periódus
A "LOOP 3" 3. szervizhurok
A 3. szervizhurok a havi értékeket mutatja.
 A havi értékek megjelenítéséhez nyomja le a 2. billentyűt.
Kijelzésre kerül az aktuális hónap határnapja.
 A kívánt hónap kiválasztásához nyomja le az 1. billentyűt.
Hurokfej
…
…
Határnap 2011. júliusára vonatkozóan
 A hozzátartozó értékek lekérdezéséhez nyomja le a 2.
billentyűt.
A folyadékkristályos kijelzőn egymásutánban megjelennek a
következő értékek:
Energia a határnapon
1. díjregiszter a határnapon
Térfogat a határnapon
Max. átfolyó mennyiség a határnapon,
2 másodpercenként váltakozva időbélyeggel
Max. teljesítmény a határnapon,
2 másodpercenként váltakozva időbélyeggel
Max. hőmérsékletek a határnapon,
2 másodpercenként váltakozva időbélyeggel
MV a meleg oldalhoz, ill. MR a hideg oldalhoz
Hibaidő-mérőállás a határnapon
Az utolsó kijelzést követően ismét az előzetesen kiválasztott
határnap jelenik meg.
 A következő határnap kiválasztásához nyomja le az 1.
billentyűt.
A LOOP 3 hurok megszakítása
Ha idő előtt szeretne átlépni a következő hurokba, akkor a
következőképpen kell eljárnia:
 A 2. billentyűvel válasszon egy havi értéket.
 Nyomja le az 1. billentyűt.
A "LOOP 4" 4. szervizhurok
A 4. szervizhurok a készülék paramétereit mutatja.
A folyadékkristályos kijelzőn egymásutánban megjelennek a
következő értékek:
Hurokfej
Aktuális díjszabás,
2 másodpercenként váltakozva az 1. küszöbértékkel
Átfolyás mérési időköz
Hőmérséklet mérési időköz
1. modul M-Bus modul
M-Bus 1. elsődleges cím
M-Bus másodlagos cím, 8 karakteres
2. modul Impulzus modul; 1. csatorna = energia,
2. csatorna = térfogat; 2 másodpercenként váltakozva
Az energiaimpulzusok értéke *)
A térfogatimpulzusok értéke *)
Az impulzus időtartama, ms *)
*) a "gyors impulzusokra" vonatkozóan
3.3 Előző évi értékek
A fogyasztásmérő az éves határnapon mindig elmenti a
következő paraméterek értékét:
 Energia (mérőállás)
 Térfogat (mérőállás)
 Díjregiszter (mérőállás)
 Hibaidő (mérőállás)
 Átfolyásmérési idő (mérőállás)
és mindenkor a következő paraméterek maximumait
dátumbélyegzővel:
 Meghibásodott
 Teljesítmény
 Hőmérséklet-különbség
 Hőmérséklet, meleg oldal
 Hőmérséklet, hideg oldal
3.4 Havi értékek
A fogyasztásmérő max. 60 hónap időtartamig mindenkor a
hónap határnapján elmenti a következő paraméterek értékeit:
 Energia (mérőállás)
 Térfogat (mérőállás)
 Díjregiszter (mérőállás)
 Hibaidő (mérőállás)
 Átfolyásmérési idő (mérőállás)
és mindenkor a következő paraméterek maximumait
dátumbélyegzővel:
 Meghibásodott
 Teljesítmény
 Hőmérséklet-különbség
 Hőmérséklet, meleg oldal
 Hőmérséklet, hideg oldal
A havi értékeket és az optikai csatolón, ill. a 20 mA
csatlakozón keresztül lehet kiolvasni.
Tudnivaló: Zónaidőként a közép-európai idő (MEI)
érvényes. Ha aktiválták a nyári időszámítást, akkor a
mentés a megfelelő időpontokban történik.
4. Hibaüzenetek
A fogyasztásmérő folyamatosan öndiagnosztikát hajt végre,
miáltal képes felismerni és kijelezni a különböző beépítési, ill.
mérőhibákat.
A F0 hibaüzenet esetén az átfolyó mennyiség mérése nem
lehetséges, mert pl. levegő került a térfogatmérő részbe;
gondosan légtelenítse a berendezést.
A F4 hibaüzenet esetén lemerült az elem. A F1, F2 vagy F5,
F6, F8 hibaüzenetek a hőmérséklet-érzékelők
meghibásodására utalnak. Az F3, F7, F9 hibaüzenetek az
elektronika meghibásodását jelzik.
Minden ilyen esetben értesítse a szervizt.
