Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 84
Sayaç, yıldırımdan korunma donanımına sahip
değildir. Yıldırımdan korunması, bina tesisatı
üzerinden sağlanmalıdır.
Gerilim beslemesi için sadece tek bir bölme kullanın.
Kırmızı engelleme kapağını çıkarmayın.

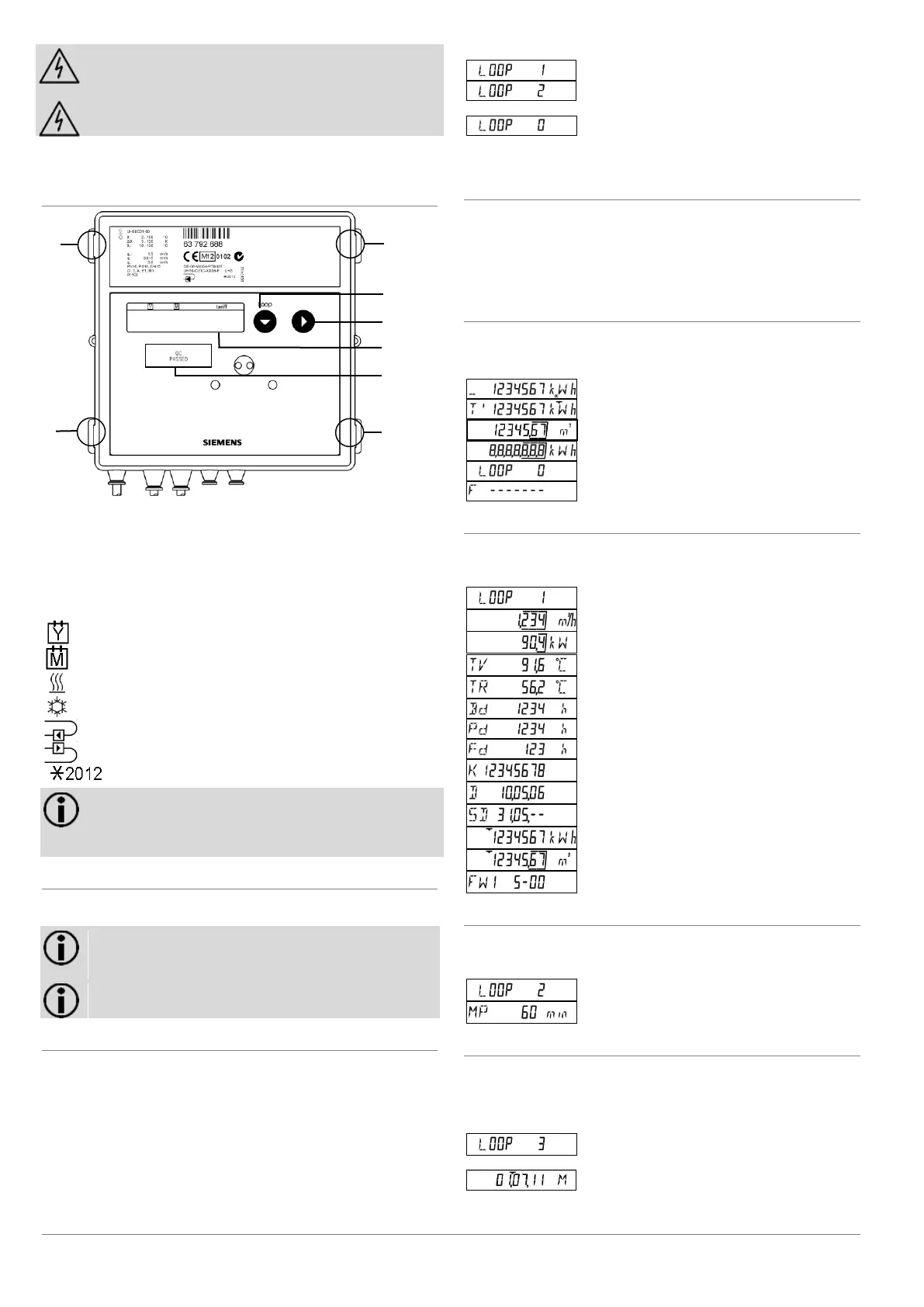

3. Kullanım
3.1 Kontrol elemanları
Numara
Tanım
1; 6; 7; 8
Kapak kulakçıkları
2
1 No.’lu düğme
3
2 No.’lu düğme
4
LCD
5
Emniyet işareti
Sembol
Tanım
İşaret: Önceki yılda elde edilmiş değer (referans günü değeri)
İşaret: Önceki ayda elde edilmiş değer
Isı sayacı için sembol
Soğukluk sayacı için sembol
Montaj yeri: Geri dönüş hattı
Montaj yeri: Besleme hattı
Üretim yılı
Bilgi: Gösterge kapsamı ve gösterilen veriler, cihazın
parametre ayarlarına bağlı olarak bu kullanım
kılavuzunda belirtilenlerden farklı olabilir. Ayrıca bazı
düğme fonksiyonları kullanıma kapalı olabilir.
3.2 Güncel sayaç değerinin görüntülenmesi
Sayaç, güncel sayaç değerini kWh, MWh, MJ veya GJ
biriminde gösterir.
Bilgi: Sayaç değerini okuma sırasında olası hataları
önlemek amacıyla, gösterilen değerlerin virgül sonrası
haneleri bir çerçeve ile vurgulanmaktadır.
Bilgi: Kalibre edilmiş değerler, ek olarak gösterilen
yıldız sembolü ile vurgulanmaktadır.
Değerlerin görüntülenmesi
Değerleri görüntülemek için servis düzlemine geçmelisiniz.
Aşağıda belirtilen işlem adımlarını uygulayın:
 Kullanıcı düzleminden servis düzlemine geçmek için 1
No.’lu düğmeye basın.
Sayacın göstergeleri, birçok düzleme (LOOP'lar) ayrılmıştır.
 LOOP'ların göstergeleri arasında geçiş yapmak için tuş 1'e
basın.
LCD gösterge, sırayla aşağıdaki değerleri gösterir:
Servis düzlemi 1
Servis düzlemi 2
...
...
Düzlem başlığı
Son düzlemden sonra tekrar kullanıcı düzlemi olan LOOP 0
gösterilir.
Bir düzlem dahilinde bir sonraki değere geçilmesi
Bir düzlem dahilindeki bir sonraki gösterge değerine geçmek
için aşağıda belirtilen işlem adımlarını uygulayın:
 2 No.’lu düğmeye basın.
Son gösterge değerinden sonra tekrar birinci gösterge değeri
gösterilir.
Kullanıcı düzlemi “LOOP 0”
Sayaç “LOOP 0” kullanıcı düzleminde bulunur.
 Bir sonraki gösterge değerine geçiş için tuş 2'ye basın.
LCD gösterge, sırayla aşağıdaki değerleri gösterir:
Tarife bilgisi ile tüketilen enerji
Tarife kaydı 1 (opsiyonel)
Tüketilen hacim
Bölüm testi
Düzlem başlığı
Hata kodlu hata mesajı (sadece hata mevcut olduğunda)
Servis düzlemi 1 “LOOP 1”
Servis düzlemi 1, güncel ölçüme ilişkin ayrıntıları
göstermektedir.
LCD gösterge, sırayla aşağıdaki değerleri gösterir:
Düzlem başlığı
Güncel akış
Güncel güç
Sıcak taraf güncel TV ısısı,
TR Soğuk taraf güncel ısı
2 saniyede bir değişir
Çalışma süresi
Akışlı çalışma süresi
Hata süresi
Mülkiyet kodu, 8 haneli
Tarih
Yıllık referans günü (GG.AA)
Önceki yılın referans günündeki enerji
Önceki yılın referans günündeki hacim
Firmware sürümü
Servis düzlemi 2 “LOOP 2”
Servis düzlemi 2, maksimum değerlerin elde edilmesi için
ölçüm dönemini göstermektedir.
LCD gösterge, sırayla aşağıdaki değerleri gösterir:
Düzlem başlığı
Maksimum değerin elde edilmesi için ölçüm dönemi
Servis düzlemi 3 “LOOP 3”
Servis düzlemi 3 aylık değerleri göstermektedir.
 Aylık değerleri görüntülemek için 2 No.’lu düğmeye basın.
Güncel ayın referans günü gösterilir.
 İstediğiniz ayı seçmek için 1 No.’lu düğmeye basın.
Düzlem başlığı
…
…
Temmuz 2011 için referans gün
 İlgili değerleri görüntülemek için 2 No.’lu düğmeye basın.
3
4
5
8
7
1
2
6
