LCD gösterge, sırayla aşağıdaki değerleri gösterir:
Referans günündeki enerji
Referans günündeki tarife kaydı 1
Referans günündeki hacim
Referans günündeki maks. akış,
tarih göstergesi ile 2 saniyede bir değişir
Referans günündeki maks. güçler,
tarih göstergesi ile 2 saniyede bir değişir
Referans günündeki maks. sıcaklıklar,
tarih göstergesi ile 2 saniyede bir değişir
MV sıcak taraf için; MR soğuk taraf için
Referans günündeki hata süresi sayacı
Son göstergeden sonra tekrar daha önce seçilmiş referans
günü gösterilir.
 Bir sonraki referans gününü seçmek için 1 No.'lu düğmeye
basın.
LOOP 3 düzleminin iptal edilmesi
Bir sonraki LOOP düzlemine hemen ulaşmak için
uygulanmanız gereken işlem adımları:
 2 No.’lu düğme ile bir ay değeri seçin.
 1 No.’lu düğmeye basın.
Servis düzlemi 4 “LOOP 4”
Servis düzlemi 4 cihaz parametrelerini göstermektedir.

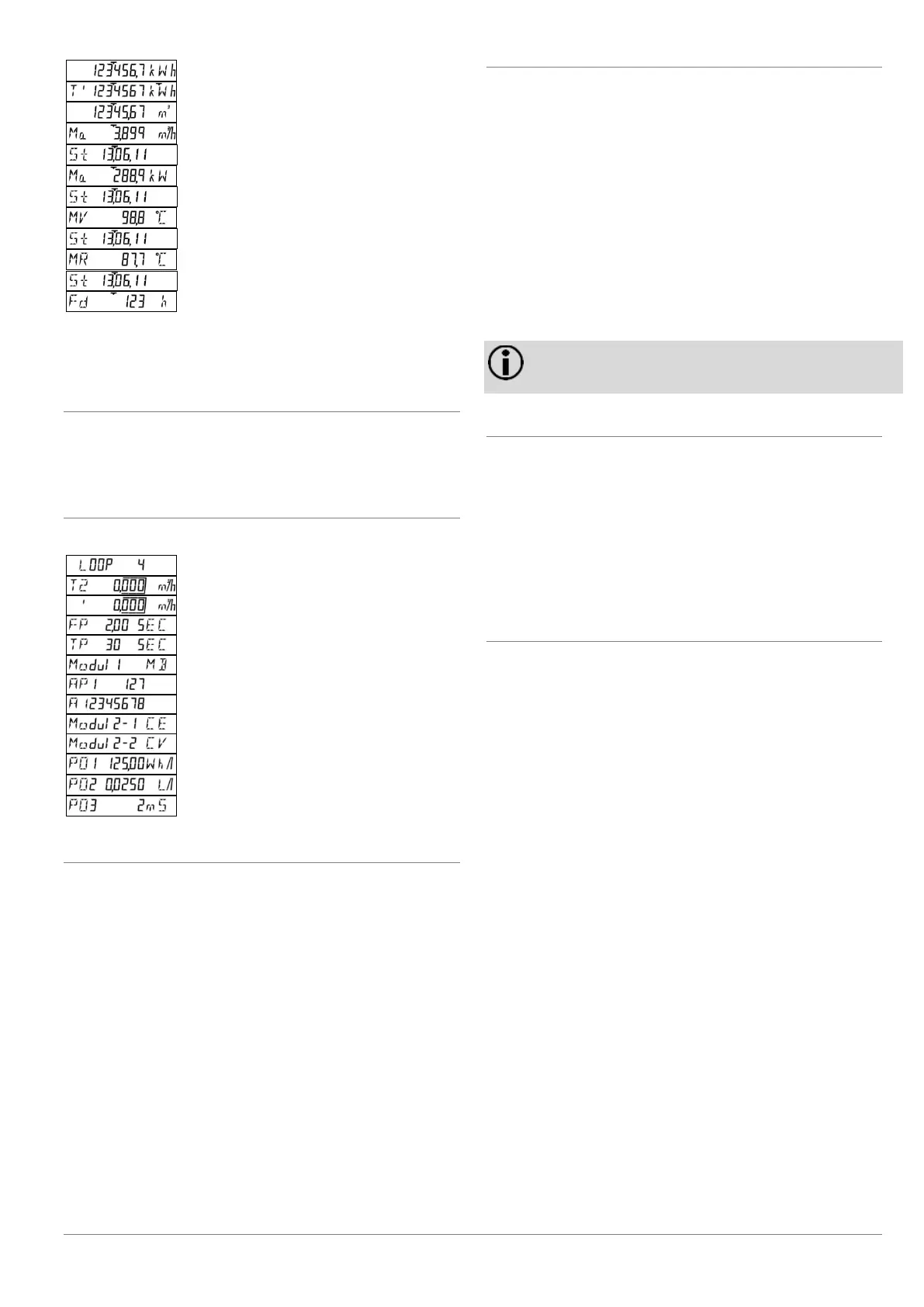

LCD gösterge, sırayla aşağıdaki değerleri gösterir:
Düzlem başlığı
Güncel tarife,
eşik değer 1 ile 2 saniyede bir değişir
Akış ölçüm zaman aralığı
Sıcaklık ölçüm zaman aralığı
Modul 1: M-Bus modülü
Birincil M-Bus adresi 1
İkincil M-Bus adresi, 8 haneli
Modul 2: İmpuls modülü; Kanal 1 = Enerji,
Kanal 2 = Hacim, 2 saniyede bir değişir
Enerji impulsları için değer *)
Hacim impulsları için değer *)
ms olarak impuls süresi *)
*) “Hızlı impulslar” için
3.3 Önceki yıla ait değerler
Sayaç, yılın referans gününde aşağıda belirtilen değerleri
kaydeder:
 Enerji (sayaç değeri)
 Hacim (sayaç değeri)
 Tarife kaydı (sayaç değeri)
 Hata süresi (sayaç değeri)
 Akış ölçme süresi (sayaç değeri)
Sayaç, ayrıca tarih bilgisi ile aşağıda belirtilen maksimum
değerleri kaydeder:
 Akış
 Güç
 Sıcaklık farkı
 Sıcak taraf ısısı
 Soğuk taraf ısısı
3.4 Aylık değerler
Sayaç, en fazla 60 aylık zaman kapsamında aylık referans
günündeki aşağıdaki değerleri kaydeder:
 Enerji (sayaç değeri)
 Hacim (sayaç değeri)
 Tarife kaydı (sayaç değeri)
 Hata süresi (sayaç değeri)
 Akış ölçme süresi (sayaç değeri)
Sayaç, ayrıca tarih bilgisi ile aşağıda belirtilen maksimum
değerleri kaydeder:
 Akış
 Güç
 Sıcaklık farkı
 Sıcak taraf ısısı
 Soğuk taraf ısısı
Aylık değerler, optik ve 20 mA arabirimi üzerinden okunabilir.
Bilgi: Standart zaman olarak Orta Avrupa Zaman Dilimi
(CET) geçerlidir. Yaz saati etkin olduğunda, ilgili
zamanlarda kayıt yapılır.
4. Hata mesajları
Sayaç, sürekli olarak otomatik arıza tespit uygulaması uygular
ve böylece çeşitli montaj ve sayaç hatalarını tespit edebilir ve
gösterebilir.
F0 hata mesajı gösterildiğinde akış ölçümü mümkün değildir
(örneğin hacim ölçme parçasında hava vardır; tesisatın havası
dikkatli bir şekilde alınmalıdır).
F4 hata mesajı, pilin boşaldığını gösterir. F1, F2 veya F5, F6,
F8 hata mesajlarında sıcaklık sensörleri arızalıdır. F3, F7, F9
mesajları, elektronik devrede bir arıza olduğuna işaret eder.
Her türlü hata mesajında yetkili servise başvurun.
5. İşlevsel ayrıntılar
İlgili devreye girme sınırları aşıldığında ve akış ve sıcaklık farkı
değerleri pozitif olduğunda, enerji ve hacim değerleri toplanır.
Bölüm testinde, kontrol için göstergenin tüm bölümleri açılır.
Yıllık referans gününde enerji ve hacim sayaç değerleri, akış
ve hata süresi için maksimum değeler önceki yıla ait hafızaya
kaydedilir.
Akış, gün ve sıcaklık farkı, ön işaret yönünde kaydedilir.
Devreye girme sınırının altına düşüldüğünde, ilk hanede bir “u”
gösterilir. Güncel sıcaklıklar, 0,1 °C’lik doğruluk ile gösterilir.
Maksimum değer oluşturmak için, örneğin 60 dakikalık ölçüm
döneminde güç ve akış değerleri elde edilir. Ortalama değerin
maksimum değerleri, ilk hanede bir “Ma” ile işaretlenir.
Sıcaklıkların maksimum değerleri, “MV” veya “MR” ile
işaretlenmiştir.
8 haneli mülkiyet kodu (aynı anda M-Bus çalışmasında ikincil
adresidir) parametre ayarı çalışma modunda ayarlanabilir.
Sayaç numaraları üretici firma tarafından atanmaktadır.
Çalışma süresi, besleme gerilimi ilk kez bağlandıktan sonra
işlemeye başlar. Hata süreleri, bir hata mevcut olduğunda ve
bundan dolayı sayaç sayamadığında toplanır. Tarih her gün bir
sonraki güne geçer.
Monte edilmiş modüllerin tipi gösterilir. Bir M-Bus modülü takılı
olduğunda, takip eden satırlarda birincil ve ikincil adresler
gösterilir.
Firmware sürümü numarası üretici firma tarafından
atanmaktadır.
