AP04 Datum 08.06.2011 Art.Nr. 84211 Änd. Stand 189/11 3

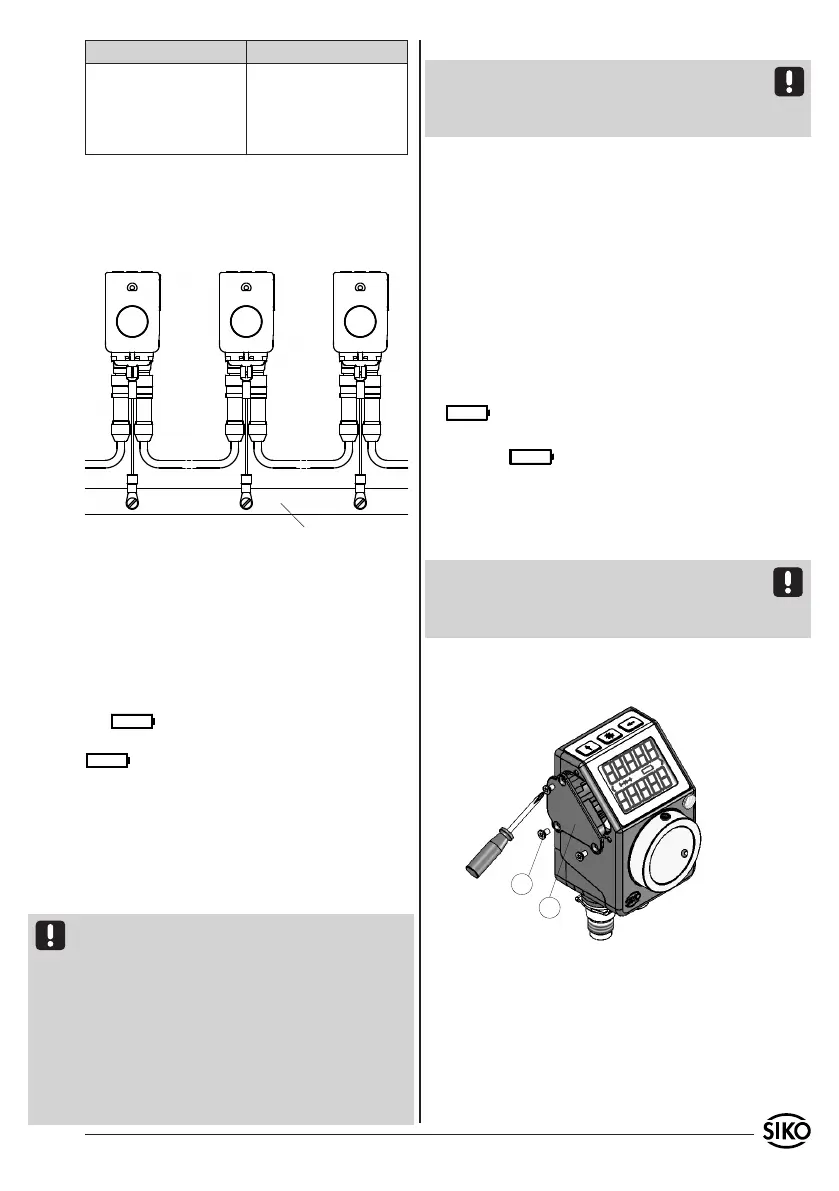

Abb. 3: Anschluss
PE-Schiene
Abb. 4: Batteriewechsel
CAN Baudrate Max. Busnetzlänge
125 kbit/s 320 m
250 kbit/s 160 m
500 kbit/s 80 m
1 Mbit/s 40 m
Für die Funktion am Bus ist ein Abschlusswieder-
stand notwendig (120 Ohm), der bei SIKO unter der
Art.Nr. BAS-0005 bestellt werden kann. Dieser muss
am letzten Busteilnehmer zwischen DÜA/TxRx+/
CANH und DÜB/TxRx-/CANL eingesetzt werden.
Batteriewechsel
Führen Sie einen Batteriewechsel bei angelegter
Betriebsspannung durch. Dadurch kann ein Sen-
sorabgleich und eine Referenzfahrt vermieden
werden.
Das Batteriefach befindet sich an der linken Seite
des Gerätes (Anschlüsse unten). Die neue Batte-
rieeinheit kann bei SIKO unter der Art.Nr. 84208
einbaufertig bezogen werden. Zum Wechsel der
Batterie folgende Schritte durchführen:
• Austauschbatterie bereitlegen.
• Nach lösen der drei Befestigungsschrauben (1)
Batteriefach herausnehmen (2).
• Neue Batterieeinheit wieder einbauen. Auf leichte
Fügbarkeit achten (O-Ring muss bei der Montage
am Batteriegehäuse aufliegen).
• Nach Ablauf des nächsten Messintervalls erlischt
.
• Bei falscher Kontaktierung zeigt die Anzeige
weiterhin an.
• Alternativ kann zur Überprüfung das Gerät von
der Betriebsspannung getrennt werden. Bei wie-
deranlegen der Versorgungsspannung wird die
Batterieanzeige aktualisiert.
Achtung! Bei fehlender Versorgungsspannung
kann die Kalibrierung der Sensorik verloren gehen.
Eine Abgleichfahrt ist dann notwendig (siehe Kon-
figurationsparameter "Code 00100").
• Befestigungsschrauben eindrehen
• Verbrauchte Batterie fachgerecht entsorgen.
6. Batteriepuerung
Die Batterie ermöglicht die Erkennung stromloser
Verstellungen. Je nach Dauer des Batteriebetriebs
und Häufigkeit der stromlosen Verstellungen be-
trägt die Batterielebensdauer ca. 5 bis 8 Jahre. Die
Batteriespannung wird in einem Zeitintervall von
ca. 5 min geprüft. Sinkt die Batteriespannnung un-
ter einen bestimmten Wert blinkt das Batteriesym-
bol in der Anzeige. Die Batterie ist nahezu
leer. Sinkt die Batteriespannung weiter, erscheint
dauerhaft. Ein Wechsel der Batterie sollte
vorgenommen werden, sobald in der Anzeige das
Batteriesymbol erscheint. Der Austausch kann bei
den SIKO-Vertriebspartnern oder im SIKO-Stamm-
werk erfolgen. Bei selbständigem Batteriewechsel
sind die nachfolgenden Punkte zu beachten.
Sicherheitshinweise
Vorsicht Batterie!
Um einen Verlust der Kalibrierdaten zu vermeiden,
ist es ratsam, den Batteriewechsel bei anliegender
Versorgungsspannung vorzunehmen.
Vorsicht! Bei entferntem Batteriefach keine spit-
zen oder metallischen Gegenstände in das Gehäuse
stecken!
Nicht in das Gehäuse fassen!
Feuergefährlich, Explosions- und Verbrennungsge-
fahr. Nicht wieder aufladen auseinander nehmen,
über 100 °C erhitzen oder verbrennen.
7. Inbetriebnahme
Durch anlegen der Versorgungsspannung wird die
AP04 eingeschaltet. Zunächst werden als Selbst-
test alle Segmente des Displays dargestellt und die
grüne LED lechtet auf, im Anschluss daran wird für
ca. 2 s der Gerätename und die Versionsnummer an-
gezeigt und die rote LED leuchtet. Während dessen
