AP05
Inbetriebnahme Deutsch
AP05 · Datum 25.09.2018 · Art. Nr. 88847 · Änd. Stand 316/18
12
2
1

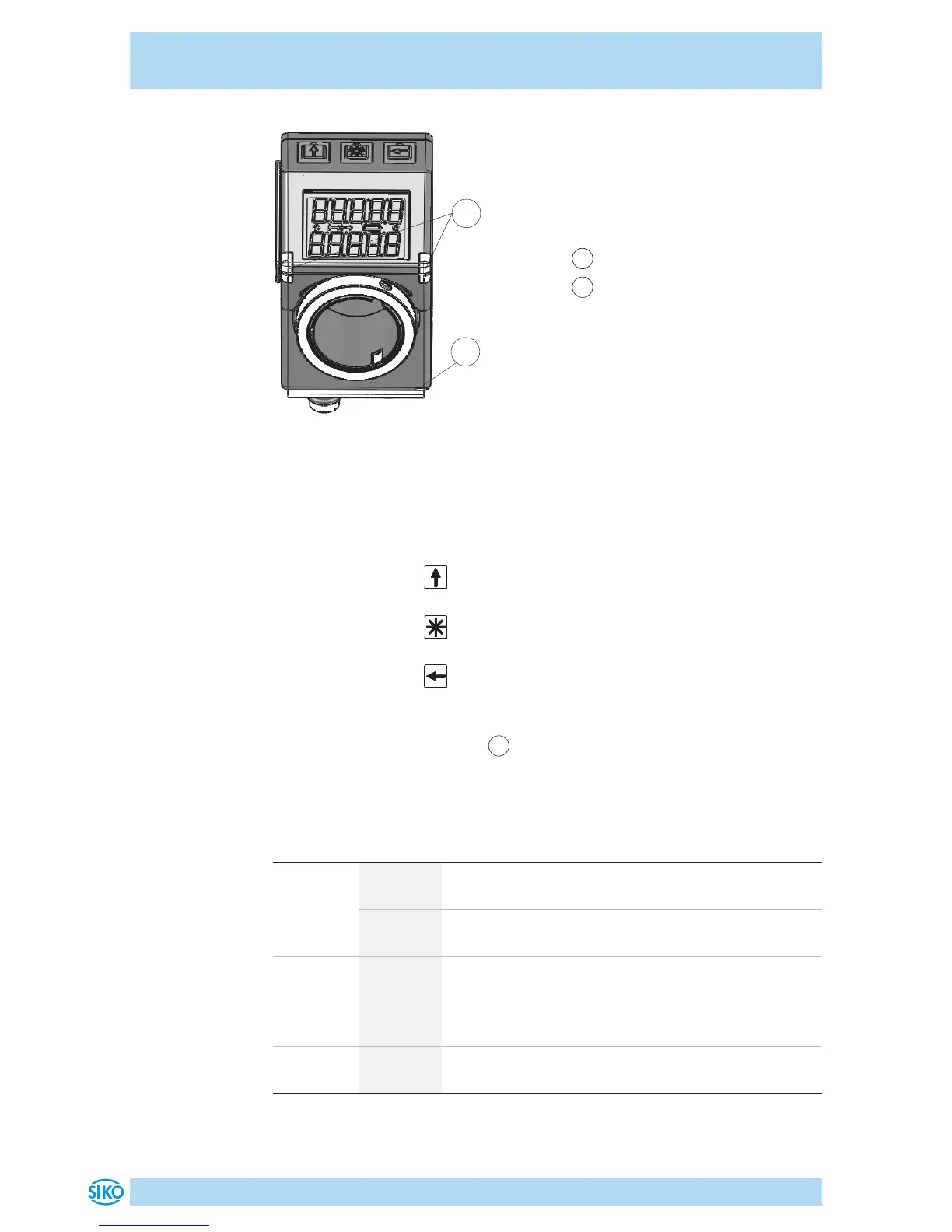

Abb. 8: Bedienelemente
1
Positionsüberwachungs-LEDs
2
Bus-LEDs
Manueller Einrichtbetrieb
Nach Anlegen der Versorgungsspannung (siehe Kapitel 4.2) befindet sich
die Positionsanzeige auf der obersten Ebene der Menüstruktur (Default/
Auslieferungszustand).
• Das Drücken der - Taste schaltet die Kettenmaß-Funktion ein bzw.
aus.
• Das Drücken der - Taste startet die Kalibrierung (siehe Benutzer-
handbuch).
• Das Drücken der - Taste startet den Konfigurationsmodus (siehe
Benutzerhandbuch).
LED-Positionsüberwachung
1
Im Grundzustand (Werkseinstellung) hat die LED-Anzeige folgende Bedeu-
tung.
Farbe Zustand Beschreibung
beide LED
grün
ein Aktueller Positionswert befindet sich innerhalb
des programmierten Positionsfensters.
aus Aktueller Positionswert befindet sich außerhalb
des programmierten Positionsfensters.
eine LED
rot
ein Aktueller Positionswert befindet sich außerhalb
des programmierten Positionsfensters. Die rote
LED gibt die Richtung an, in welche die Welle ver-
dreht werden muss, um den Sollwert zu erreichen.
beide LED
rot
aus Aktueller Positionswert befindet sich innerhalb
des programmierten Positionsfensters.
