AP05
Zubehör Anschluss-Stecker Deutsch
AP05 · Datum 25.09.2018 · Art. Nr. 88847 · Änd. Stand 316/18
17
8.2 Gegenstecker M8 gerade
Empfehlung
` Litzenquerschnitt Leitungen 0.14 ... 0.25mm² / Kabeldurchlass:
ø3.5... ø5mm.
• Zubehör SIKO Art. Nr. "84209" (Buchse 4 pol. Bus EIN).
• Zubehör SIKO Art. Nr. "84210" (Stift 4 pol. Bus AUS).
Montage (Abb. 10)
1. Teile
1
...
4
über Kabelmantel schieben.
2. Kabel abmanteln.
3. Schirm kürzen, aufweiten und um Schirmring
4
legen.
4. Litzen durch Kupplungshülse
5
fädeln und abisolieren.
5. Teile
2
...
4
montieren. Druckschraube
1
andrehen um das Kabel
zu fixieren.
6. Isolierschlauch
6
auädeln, Litzen anlöten und Isolierschlauch mon-
tieren.
7. Kupplungshülse
5
mit Einsatz
7
verschrauben und Druckschraube
1
festdrehen.

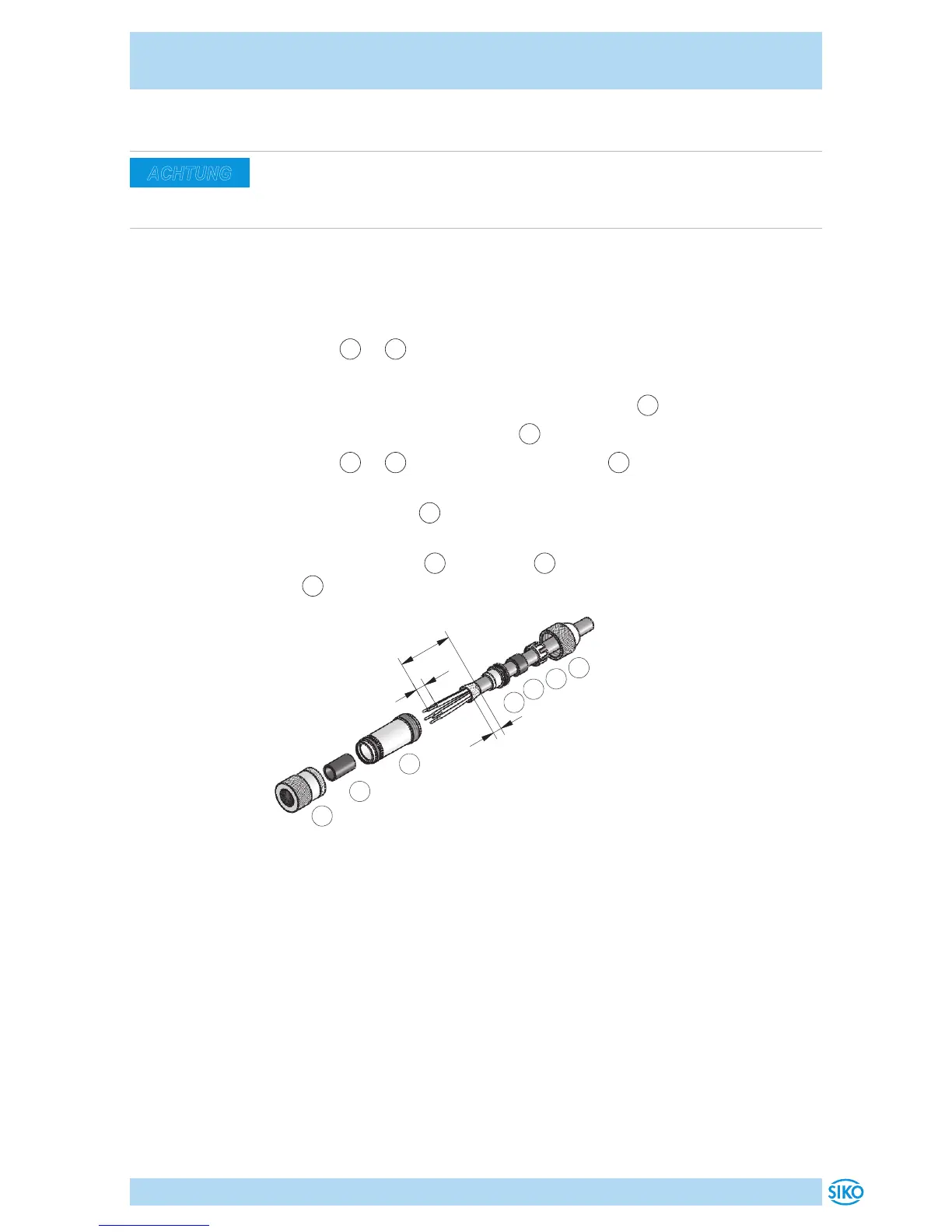

Abb. 10: Gegenstecker M8 gerade
3
2
1
4
5
6
1
2
3
4
7
8.3 Gegenstecker M8 BUS-Abschluss
Für die Funktion des Feldbusses ist ein Abschlusswiderstand notwendig
(120Ohm).
• Zubehör SIKO Art. Nr. "BAS-0005" (Stift 4 pol.).
Bei mehreren Positionsanzeigen an einem Bus: Abschlussstecker am letz-
ten Busteilnehmer an Bus AUS anschließen (siehe Kapitel 4.2).
Bei einer Positionsanzeige: Abschlussstecker an Bus AUS anschließen
(siehe Kapitel 4.2).
ACHTUNG
