AP05
Inbetriebnahme Deutsch
AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22
13
5 Inbetriebnahme
Anzeige und Bedientasten
Die Positionsanzeige verfügt über eine zweizeilige Anzeige mit Sonder-
zeichen und drei Bedientasten. Über die Tasten wird die Positionsanzeige
konfiguriert und gesteuert. Die LEDs
1
dienen der Positionierüberwa-
chung. Im Grundzustand (Werkseinstellung) wird in der 1. Zeile der Ist-
wert und in der 2. Zeile der Sollwert dargestellt. Bei kritischem Batte-
riezustand blinkt das Sonderzeichen , bei leerer Batterie leuchtet
dauerhaft. Bei eingeschaltetem Kettenmaß wird das Kettenmaß-
symbol eingeblendet.
2
1

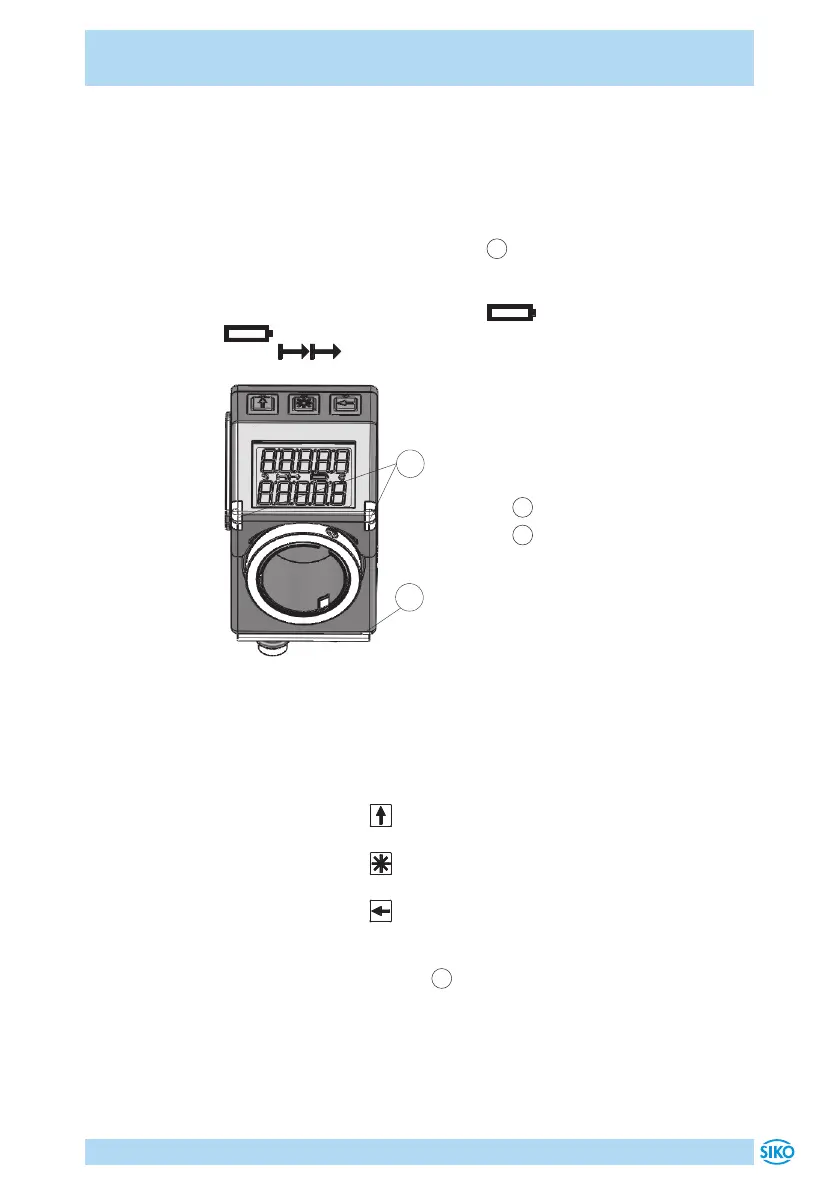

Abb. 10: Bedienelemente
1
Positionsüberwachungs-LEDs
2
COM-LEDs
Manueller Einrichtbetrieb
Nach Anlegen der Versorgungsspannung (siehe Kapitel 4.2) befindet sich
die Positionsanzeige auf der obersten Ebene der Menüstruktur (Default/
Auslieferungszustand).
• Das Drücken der - Taste schaltet die Kettenmaß-Funktion ein bzw.
aus.
• Das Drücken der - Taste startet die Kalibrierung (siehe Benutzer-
handbuch).
• Das Drücken der - Taste startet den Konfigurationsmodus (siehe
Benutzerhandbuch).
LED-Positionsüberwachung
1
Im Grundzustand (Werkseinstellung) hat die LED-Anzeige folgende Bedeu-
tung.
