Technische Daten Deutsch
AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22
19
4. Litzen durch Kupplungshülse
5
fädeln und abisolieren.
5. Teile
2
...
4
montieren. Druckschraube
1
andrehen um das Kabel
zu fixieren.
6. Isolierschlauch
6
auädeln, Litzen anlöten und Isolierschlauch mon-
tieren.
7. Kupplungshülse
5
mit Einsatz
7
verschrauben und Druckschraube
1
festdrehen.

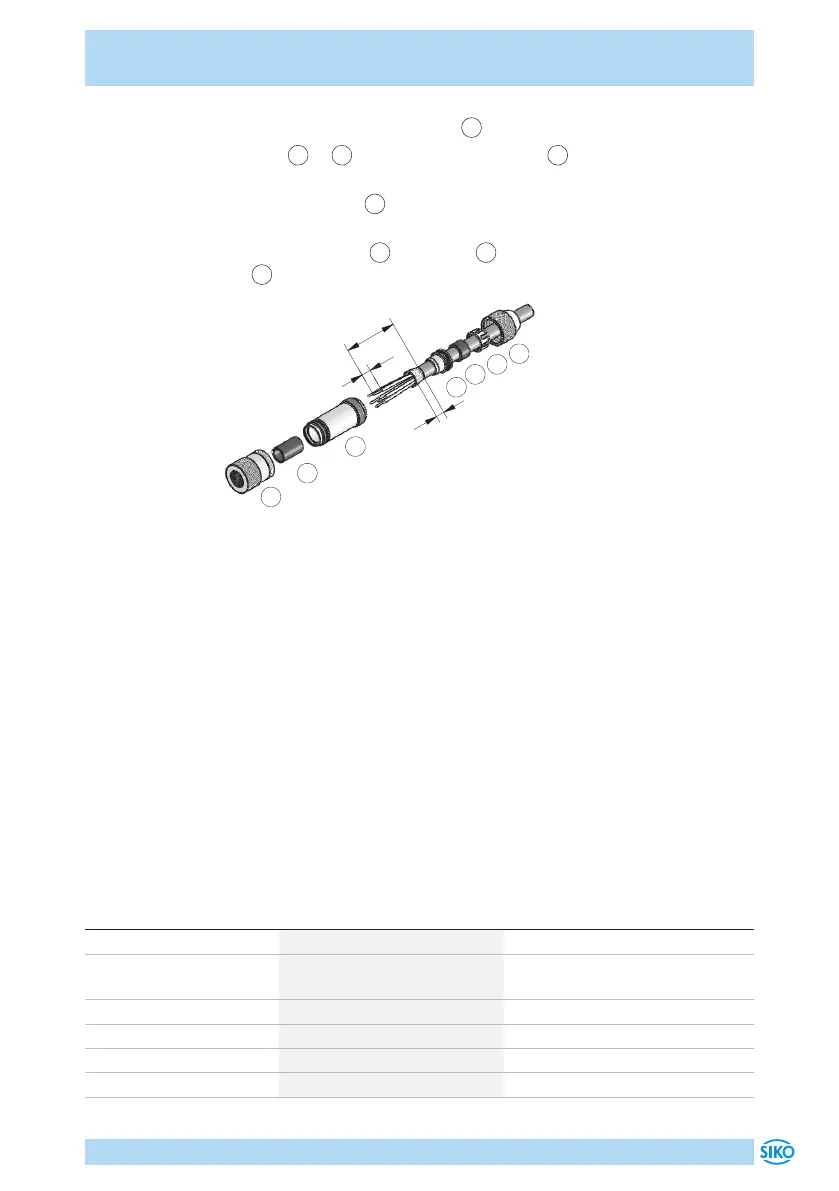

Abb. 12: Gegenstecker M8 gerade
3
2
1
4
5
6
1
2
3
4
7
8.3 Gegenstecker M8 BUS-Abschluss
Für die Funktion des Feldbusses ist ein Abschlusswiderstand notwendig
(120Ohm).
• Zubehör SIKO Art. Nr. "BAS-0005" (Stift 4 pol.).
Bei mehreren Positionsanzeigen an einem Bus: Abschlussstecker am letz-
ten Busteilnehmer an Bus AUS anschließen (siehe Kapitel 4.2).
Bei einer Positionsanzeige: Abschlussstecker an Bus AUS anschließen
(siehe Kapitel 4.2).
9 Technische Daten
Mechanische Daten Ergänzung
Welle Kunststo
Gehäuse Kunststo verstärkt Steckergewinde Messing verni-
ckelt / Erdungsanschluss Metall
Farbe schwarz, RAL 9005
Klemmring Edelstahl rostfrei
Drehzahl ≤500min
-1
Kabelmantel PUR Anschlussart E15X, E12X
