30

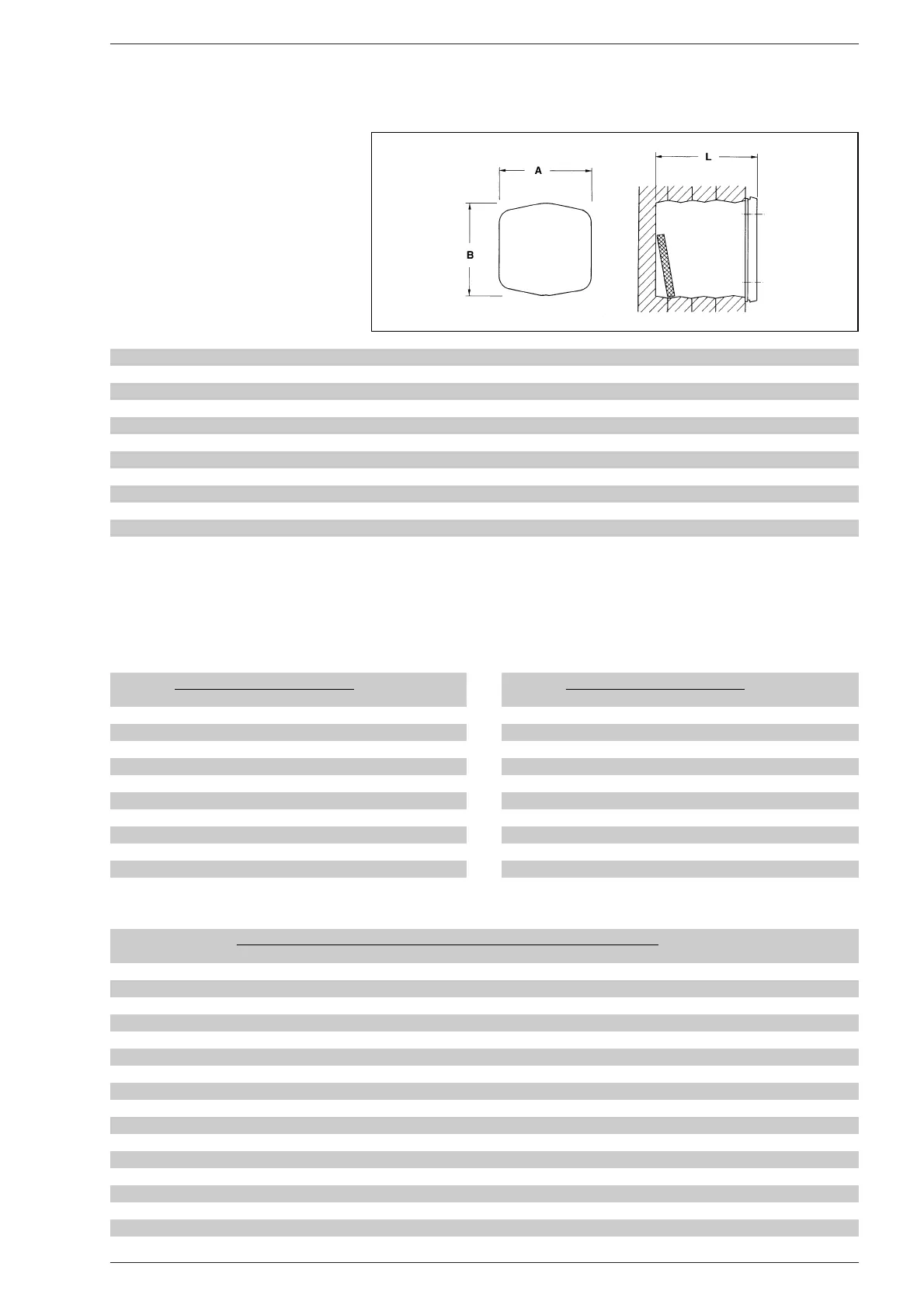

1.5 DIMENSIONS CHAMBRE
DE COMBUSTION
La chambre de combustion est à pas-
sage direct. Ses dimensions sont
reportées sur la fig. 3.
La dalle réfractaire est fournie par les
modèles “1R4”.
Fig. 3
1R4 1R5 1R6 1R7 1R8 1R9
A mm 310 310 310 310 310 310
B mm 310 310 310 310 310 310
L mm 296 372 448 524 600 676
Volume m
3
0,025271 0,031891 0,038510 0,045129 0,051748 0,058367
1.6 MARQUES DE BRULEURS COMPATIBLES
Notre conseil: le brûleur à gasoil compatible avec la chaudière doit être muni de buses ayant un pulvérisateur de type plein.
1.6.1 Brûleurs ECOFLAM
1.6.2 Brûleurs RIELLO
Chaudière Modèle Angle de
Gulliver R. 40 REG pulverisation
1R4 RG1R - RG1 - RG1RK G5R - G5 - G5RK REG 5 60°
1R5 RG2 - RG2D R. 40 G10 REG 5 60°
1R6 RG2 - RG2D R. 40 G10 – 60°
1R7 RG2 - RG2D R. 40 G10 – 60°
1R8 RG2 - RG2D R. 40 G10 – 60°
1R9 RG2 - RG2D - RG3 - RG3D R. 40 G10 - R. 40 G20 – 60°
2R6 RG3 - RG3D R. 40 G20 – 60°
2R7 RG3 - RG3D R. 40 G20 – 60°
2R8 RG3 - RG3D R. 40 G20 – 60°
2R9 RG3 - RG3D R. 40 G20 - G20D – 60°
2R10 RG4S - RG4D R. 40 G20 - G20D – 60°
2R11 RG4S - RG4D R. 40 G20 - G20D – 60°
2R12 RG5D - RL28 - RL28/1 – – 60°
2R13 RG5D - RL28 - RL28/2 – – 60°
2R14 RG5D - RL28 - RL28/3 – – 60°
2R15 RL28 - RL28/4 – – 60°
Chaudière Modèle Angle de
1 flamme 2 flammes pulverisation
1R4 MINOR 4 – 60°
1R5 MINOR 8 – 60°
1R6 MINOR 8 – 60°
1R7 MINOR 8 – 60°
1R8 MINOR 12 – 60°
1R9 MINOR 12 – 60°
Chaudière Modèle Angle de
1 flamme 2 flammes pulverisation
2R6 MAIOR P 15 MAIOR P 15 AB 60°
2R7 MAIOR P 15 MAIOR P 15 AB 60°
2R8 MAIOR P 15 MAIOR P 15 AB 60°
2R9 MAIOR P 25 MAIOR P 25 AB 60°
2R10 MAIOR P 25 MAIOR P 25 AB 60°
2R11 MAIOR P 25 MAIOR P 25 AB 60°
2R12 MAIOR P 25 MAIOR P 25 AB 60°
2R13 MAIOR P 35 MAIOR P 35 AB 60°
2R14 MAIOR P 35 MAIOR P 35 AB 60°
2R15 – MAIOR P 45 AB 60°
2R6 2R7 2R8 2R9 2R10 2R11 2R12 2R13 2R14 2R15
A mm 390 390 390 390 390 390 390 390 390 390
B mm 430 430 430 430 430 430 430 430 430 430
L mm 570 670 770 870 970 1.070 1.170 1.270 1.370 1.470
Volume m
3
0,081690 0,096314 0,110938 0,125562 0,140186 0,154810 0,169434 0,184058 0,198682 0,213306
