1.1 INLEIDING
De gietijzeren ketels “1R - 2R free-
standing” zij in overeenstemming met
de Europese Norm CEE 92/42. Zij
branden op lichte stookolie,
beschikken over een volmaakt uitgeba-
lanceerde verbranding en hebben een
zeer hoog rendement dat een grote
brandstofbesparing toestaat. In deze
brochure zijn de aanwijzingen voor de
installatie, de werking en het
onderhoud opgenomen. De “1R - 2R
freestanding” ketels worden in drie
afzonderlijke verpakkingen afgeleverd:
verwarmingslichaam, mantel met een
zakje dat de documentatie bevat en
instrumentenbord.
1 BESCHRIJVING VAN DE KETEL
1R4 1R5 1R6 1R7 1R8 1R9
Nuttig vermogen kW 39,2 52,0 64,8 74,0 84,0 93,3
kcal/h 33.700 44.700 55.700 63.600 72.200 80.200
Nominaal vermogen kW 44,7 59,1 73,4 83,1 93,8 103,4
kcal/h 38.400 50.800 63.100 71.500 80.700 88.900
P (diepte) mm 440 520 595 670 750 825
Elementen st. 4 5 6 7 8 9
Maximale bedrijfsdruk bar 4 4 4 4 4 4
Waterinhoud l 28,5 33,0 37,5 42,0 46,5 51,0
Drukverlies
Rookzijde mbar 0,10 0,15 0,20 0,16* 0,22* 0,30*
Waterzijde (∆t 10°C) mbar 17,5 25,0 30,0 34,0 40,0 45,5
Druk verbrandingskamer mbar – 0,02 – 0,02 – 0,01 0,06 0,8 0,8
Min. schoorsteenonderdruk mbar 0,12 0,17 0,21 0,22 0,30 0,38
Rookgastemperatuur °C 225 225 225 217 209 201
Rookgasdebiet m
3
n/h 41,4 54,7 68,0 77,7 88,0 97,6
Regelbereik
Verwarming °C 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85
Rookgasvolume dm
3
33 37 42 46 50 55
Gewicht kg 201 229 261 293 325 357
1.3 TECHNISCHE GEGEVENS
1.3.1 Model “1R”

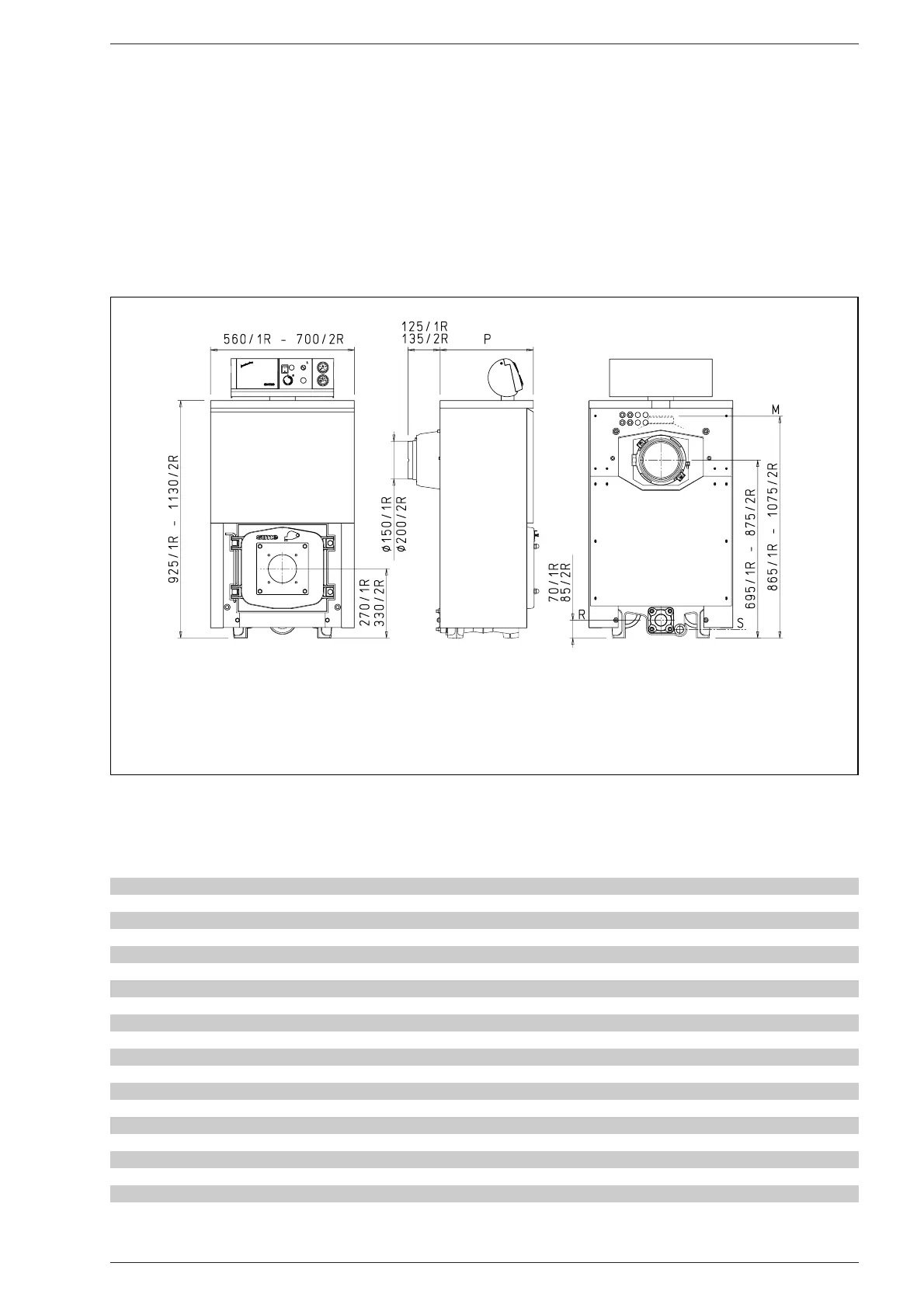

1.2 UITWENDIGE AFMETINGEN
Fig. 1
1R 2R
M Toevoerleiding C.V. 1
1
/
2
” 2”
R Retourleiding C.V. 1
1
/
2
” 2”
S Lediging ketel 3/4” 3/4”
* Zonder turbulatoren
