2.1 VERWARMINGSRUIMTE
De verwarmingsruimte dient te vol-
doen aan alle eisen en normen voor
verwarmingsinstallaties die op vloeiba-
re brandstoffen werken.
2.2 AFMETINGEN VAN DE
VERWARMINGSRUIMTE
Zet het verwarmingslichaam op een
speciaal onderstel met een hoogte
van minimaal 10 cm. De ondergron-
den waarop het lichaam steunt dienen
een afvoer mogelijk maken; hiervoor
dienen zo mogelijk ijzeren platen te
worden gebruikt.
Tussen de wanden van de verwarming-
sruimte en de ketel dient een ruimte
vrij te worden gelaten van ten minste
0,60 m. Tussen de bovenkant van de
ketel en het plafond dient ten minste 1
m te zitten.
Voor ketels met een ingebouwde boiler
kan deze afstand worden verlaagd tot
0,50 m (de hoogte van de verwar-
mingsruimte mag hoe dan ook niet
lager zijn dan 2,5 m).
2.3 DE INSTALLATIE
AANSLUITEN
Vóór u de hydraulische leidingen aan-
sluit, moet u controleren of de aanwij-
zingen van fig. 1 strikt zijn opgevolgd.
Aangezien deze aansluitingen
gemakkelijk moeten kunnen worden
gedemonteerd gebruikt u bij voorkeur
driedelige roterende koppelingen.
De installatie moet van het type zijn
met een dicht expansievat.
2.3.1 De installatie vullen
Alvorens de ketel aan te sluiten is
het goed om water door de leidingen
van de installatie te laten stromen
om eventuele spaanresten en andere
afvalresten, die de goede werking
van de installatie kunnen hinderen, te
verwijderen.
Het vullen van de installatie moet lang-
zaam gebeuren, zodat de lucht kan
ontsnappen.
Bij de installaties met een gesloten cir-
cuit mag de voordruk van het expan-
sievat niet minder dan de statisch
manometrische hoogte van de installa-
tie bedragen (bijv. voor 5 m
waterhoogte mag de voordruk van het
expansievat en de laaddruk van de
koude installatie niet minder dan de
minimumdruk van 0,5 bar bedragen).
2.3.2 Kenmerken van het
ketelvoedingswater
HET IS ABSOLUUT NOODZAKELIJK
BEHANDELD WATER TE GEBRUIKEN
IN DE VERWARMINGSINSTALLATIE IN
DE VOLGENDE GEVALLEN:
– grote installaties (grote wate-
rinhoud);
– frequente watertoevoer, integratie
van installaties;
– als de installatie geheel of gedeelte-
lijk moet worden geleegd..
2.4 AANSLUITING SCHOUW
De schouw is heel belangrijk voor een
goede werking van de ketel; wanneer
deze niet goed functioneert, zal dit bij
1.6.4 Montage van de brander
De ketel wordt gereed voor de monta-
ge van de brander geleverd.

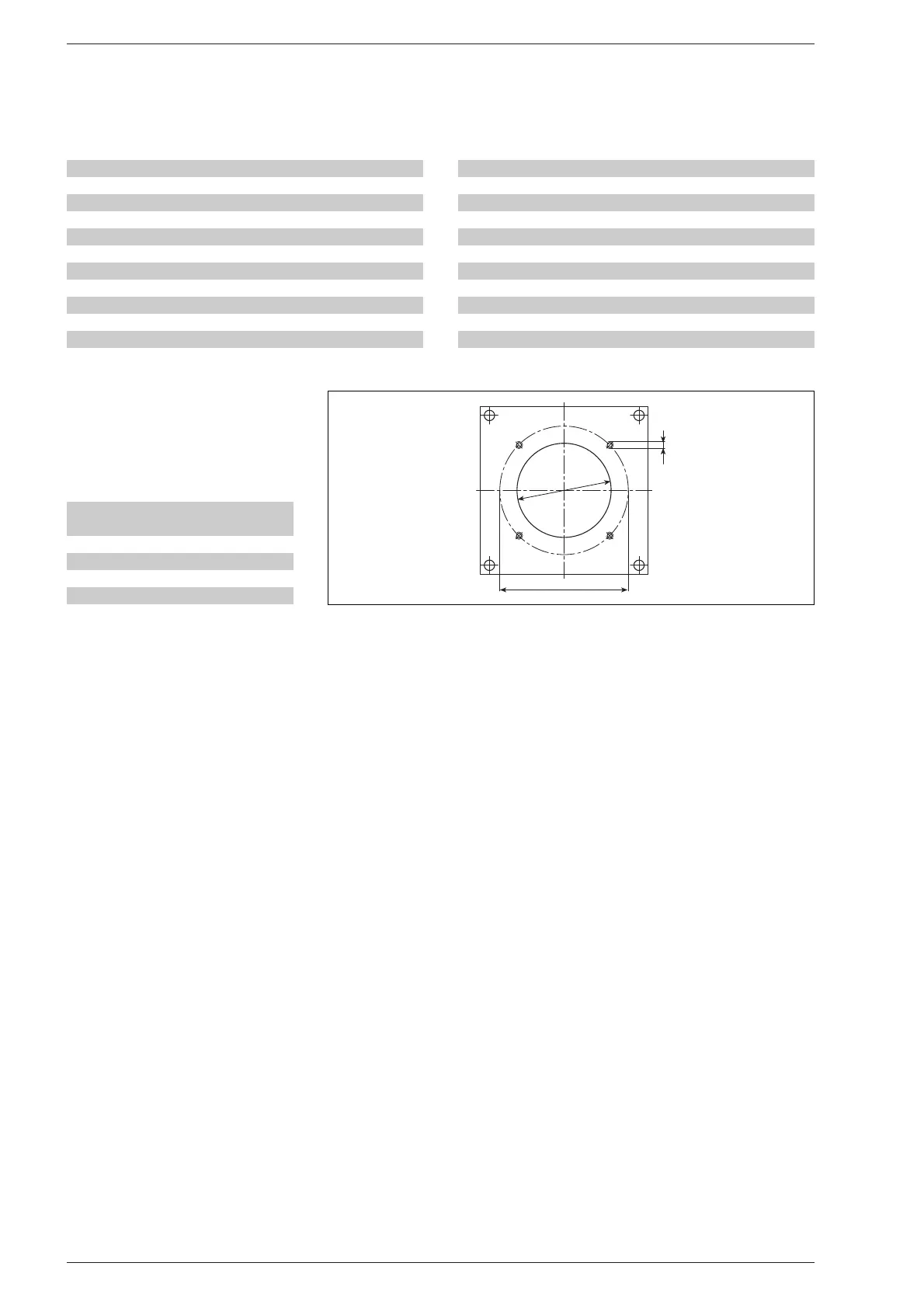

De afmetingen van de bevestiging-
sflens zijn aangegeven in fig. 4.
A B C
mm mm ø
1R 4÷6 110 150 M8
1R 7÷9 130 170 M8
2R 6-7 130 170 M8
2R 8÷15 160 190 M10
2 INSTALLATIE
1.6.3 F.B.R. branders
Ketel Model Verstuivingshoek
1R4 G1 2001 60°
1R5 G1 2001 60°
1R6 G2 2001 60°
1R7 G2 2001 60°
1R8 G2 2001 60°
1R9 G2 MAXI 60°
Ketel Model Verstuivingshoek
2R6 G2 MAXI 60°
2R7 FG 14 TC 60°
2R8 FG 14 TC 60°
2R9 G 20 TC 60°
2R10 G 20 TC 60°
2R11 G 20 TC 60°
2R12 G 20 TC 60°
2R13 G 20 TC 60°
2R14 G 30/2 TC 60° - 45°
2R15 G 30/2 TC 60° - 45°
A
B
C
Fig. 4
