2.6 MONTAGE VAN
DE MANTEL
De mantel en het instrumentenbord
worden in aparte kartonnen verpakkin-
gen afgeleverd. In de verpakking van
de mantel bevindt zich het zakje met
de documentatie van de verwarming-
sketel en de reeds geprepareerde gla-
swol om het gietijzeren verwarmingsli-
chaam te isoleren. Om de onderdelen
van de mantel te monteren volgt u de
onderstaande richtlijnen (fig. 8):
– bevestig het linkervoor-zijprofiel (2)
en het rechtervoor-zijprofiel (3) met
de beide meegeleverde verzinkte
moeren aan de bovenste trekstan-
gen;
– doe het voorste dwarsstuk (4) op de
onderste trekstangen voordat u de
hoekprofielen met de beide meege-
leverde blinde moeren vastzet;
– isoleer het gietijzeren lichaam met
glaswol (1);
– maak de zijkanten (5) en (6) met de
tien meegeleverde zelftappende
schroeven aan de hoekprofielen
vast en maak deze aan de ach-
terkant met de moeren op de trek-
stangen vast;
– monteer het achterste onderste
paneel (7) met de acht meegelever-
de zelftappende schroeven;
– monteer het bedieningspaneel (12)
met de borgmoer (14) op de kap
(13);
– rol de capillairs van de beide ther-
mostaten en de thermometer uit en
doe de betreffende sondes in de
mantel (11), zet alles vast met de
meegeleverde capillairklem;
– schroef de sonde van de aquastaat
op de terugslagklep (10);
– voltooi de montage door de kap (13)
en het voorpaneel (9) aan de zijkan-
ten vast te maken.
OPMERKINGEN: Het “Testcertifi-
caat” dat zich in de verbrandingska-
mer bevindt dient bij de documenta-
tie van de verwarmingsketel te wor-
den bewaard.
2.7 ELEKTRISCHE AANSLUITING
De ketel is voorzien van een stroom-
snoer en dient te worden gevoed met
een eenfasige spanning van 230V -
50Hz met behulp van een door zeke-
ringen beveiligde hoofdschakelaar.
Het snoer van de kamerthermostaat,
die gemonteerd moet worden om een
betere regeling van de kamertempe-
ratuur te verkrijgen, moet op de klem-
men 4-5 aangesloten worden nadat u
eerst de bestaande overbrugging
verwijderd heeft (fig. 9).
Sluit daarna het meegeleverde voe-
dingssnoer van de brander aan.
OPMERKINGEN:
De fabrikant wijst alle aansprake-
lijkheid af voor ongevallen die het
gevolg zijn van het niet aarden van
de ketel.
49

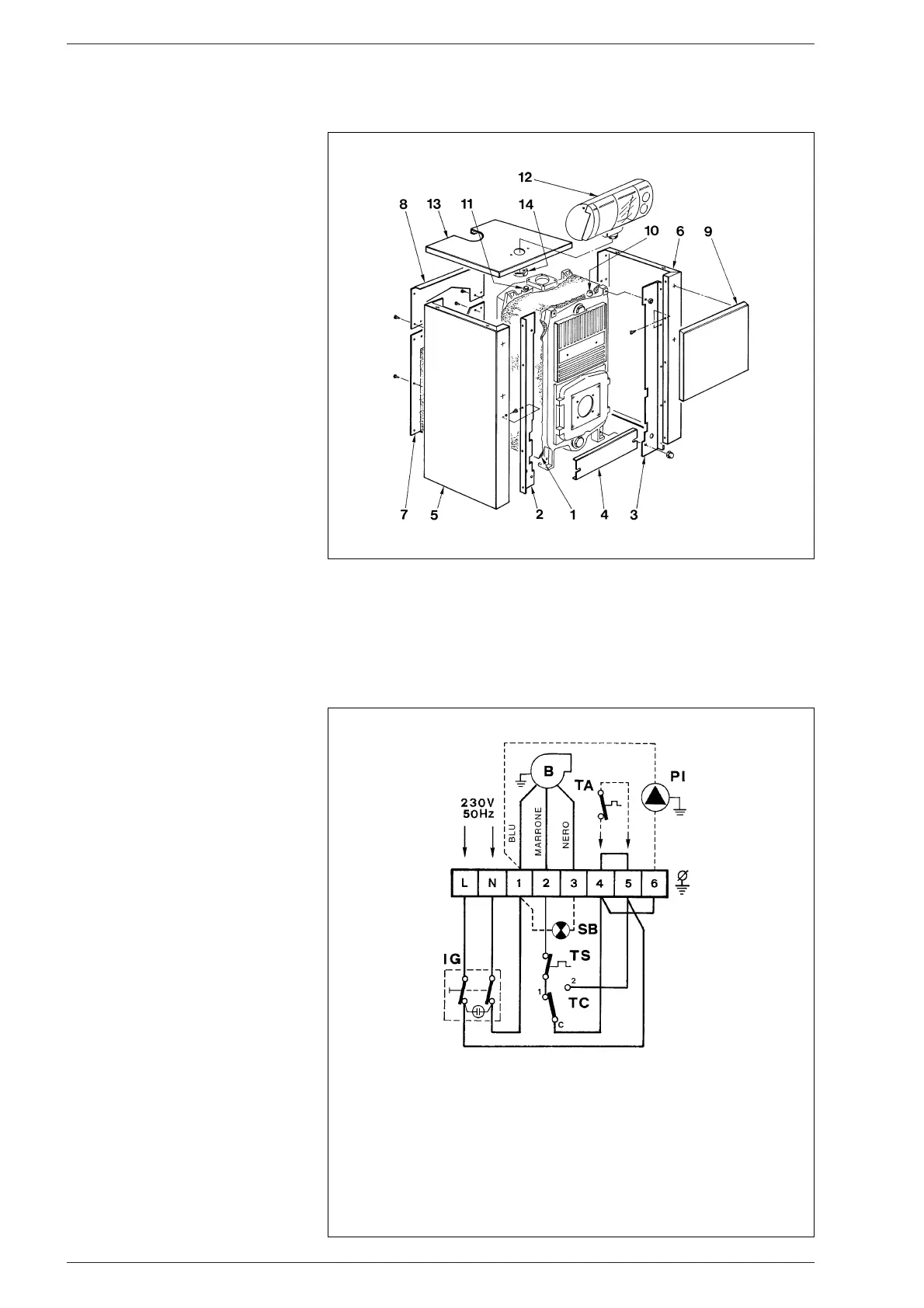

Fig. 8
LEGENDE
IG Hoofdschakelaar
TA Kamerthermostaat
(niet geleverd)
PI Installatiepomp (niet geleverd)
TC Ketelaquastaat
TA Kamerthermostaat
B Brander (niet geleverd)
SB Controlelamp bij hey in
veiligheid vallen van de ketel
OPMERKING:
Bij de aansluiting van de TA moet
de overbrugging tussen klemmen
4-5 worden verwijderd.
Fig. 9
