2.6 MONTAGGIO MANTELLO
Il mantello e il pannello di comando
sono forniti in singole confezioni di car-
tone a parte.
Nell’imballo del mantello si trova il sac-
chetto contenente i documenti della
caldaia e la lana di vetro già preparata
per coibentare il corpo in ghisa.
Il montaggio dei componenti del man-
tello va eseguito secondo la progres-

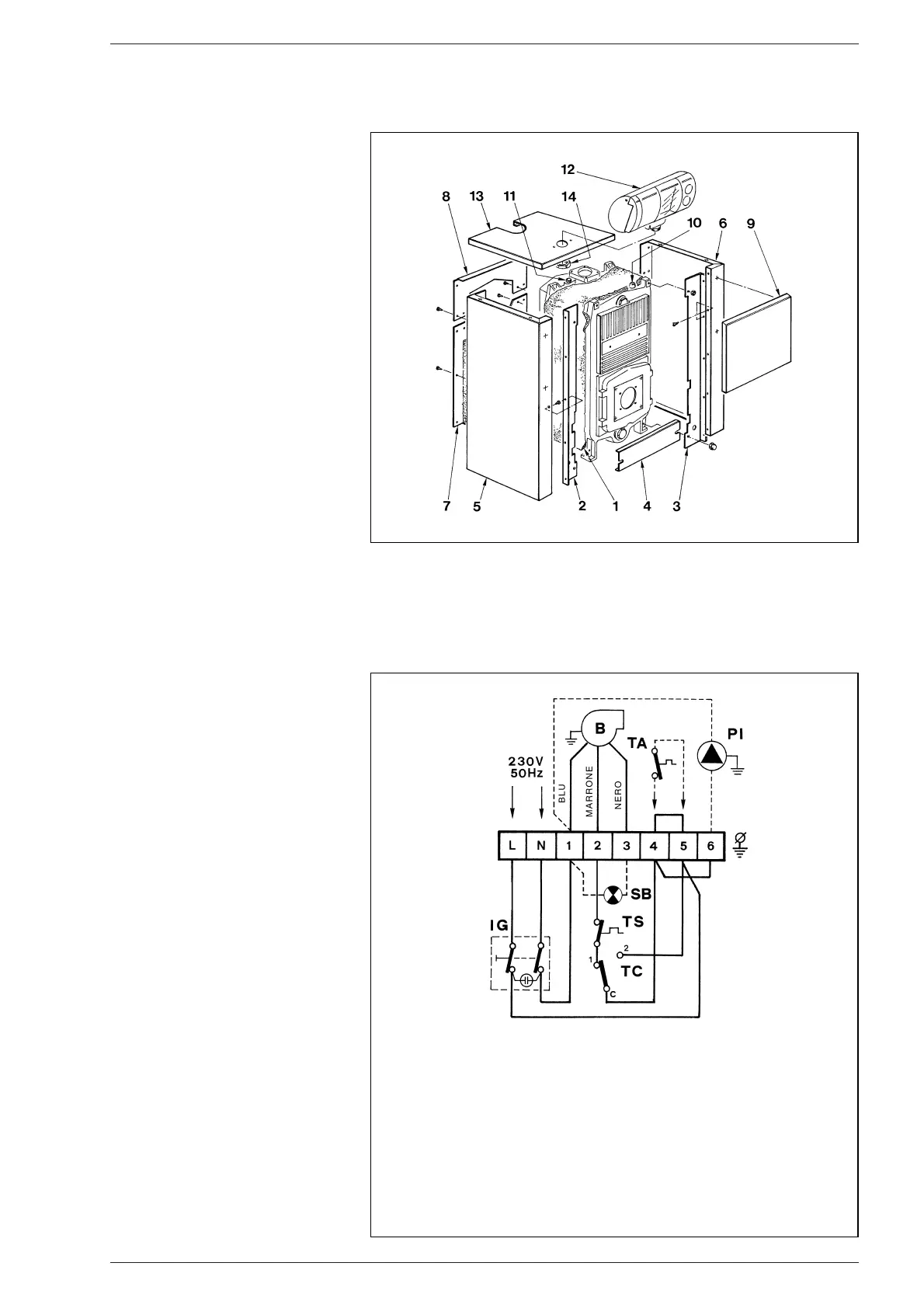

sione di seguito riportata (fig. 8):
– fissare l’angolare laterale anteriore
sinistro (2) e l’angolare laterale
anteriore destro (3) ai tiranti supe-
riori con i due dadi zincati forniti a
corredo;
– inserire il traverso anteriore (4) sui
tiranti inferiori prima di bloccare gli
angolari con i due dadi ciechi forniti
a corredo;
– coibentare il corpo in ghisa con la
lana di vetro (1);
– fissare i fianchi (5) e (6) agli angolari
con le dieci viti autofilettanti fornite
a corredo, e bloccarli posteriormen-
te con i dadi inseriti sui tiranti;
– montare il pannello posteriore infe-
riore (7) con le otto viti autofilettanti
fornite a corredo;
– montare il pannello posteriore supe-
riore (8) con le sei viti autofilettanti
fornite a corredo;
– fissare il pannello di comando (12) al
coperchio (13) con il dado di bloc-
caggio (14);
– svolgere i capillari dei due termosta-
ti e del termometro introducendo le
rispettive sonde nella guaina (11),
bloccando il tutto con la molletta fer-
ma capillari fornita a corredo;
– avvitare la sonda dell’idrometro
sulla valvola di ritegno (10);
– completare il montaggio fissando il
coperchio (13) e il pannello anterio-
re (9) ai fianchi.
NOTA: Conservare con i documenti
della caldaia il “Certificato di Collau-
do” inserito nella camera di combu-
stione.
2.7 ALLACCIAMENTO
ELETTRICO
La caldaia è corredata di cavo elettri-
co di alimentazione e dovrà essere ali-
mentata con tensione monofase
230V - 50Hz attraverso un interrutto-
re generale protetto da fusibili.
Il cavo del termostato ambiente, la cui
installazione è d'obbligo per ottenere
una migliore regolazione della tempe-
ratura ambiente, dovrà essere collega-
to ai morsetti 4-5 dopo aver tolto il
ponte esistente (fig. 9).
Collegare quindi il cavo di alimentazio-
ne del bruciatore fornito a corredo.
NOTA: La SIME declina qualsiasi re-
sponsabilità per danni a persone de-
rivanti dalla mancata messa a terra
della caldaia.
LEGENDA
IG Interruttore generale
TA Termostato ambiente (non di fornitura)
PI Pompa impianto (non di fornitura)
TC Termostato caldaia
TS Termostato sicurezza
B Bruciatore (non di fornitura)
SB Spia blocco bruciatore
NOTA: Collegando il TA togliere il ponte tra i
morsetti 4-5.
Fig. 9
Fig. 8
