1.1 INTRODUCCION
Las calderas de hierro fundido “AR -
ARB freestanding” son proyectadas y
construidas en conformidad con la
Directiva Europea CEE 92/42.
Funcionan con gasóleo, con una com-
bustión perfectamente equilibrada y
los muy altos rendimientos permiten
conseguir importantes ahorros de
combustible.
La serie “ARB” es una caldera mixta
para la calefacción y la producción de
agua caliente sanitaria, mientras la
serie “AR” es una caldera sólo para la
calefacción.
Los grupos térmicos “AR” se suminis-
tran en tres bultos separados: cuerpo
caldera, la envolvente con una bolsita
conteniente los documentos y el panel
de mandos.
12
1 DESCRIPCION DE LA CALDERA
400
P
105
105
710
630
110
ø140
ø130
925
235
S
R
M
460
35
715
12 5
12 5
680
137 0
ø140
ø130
660
390
230
70
555
1075
115 5
R
M1
M
S
U
C
E

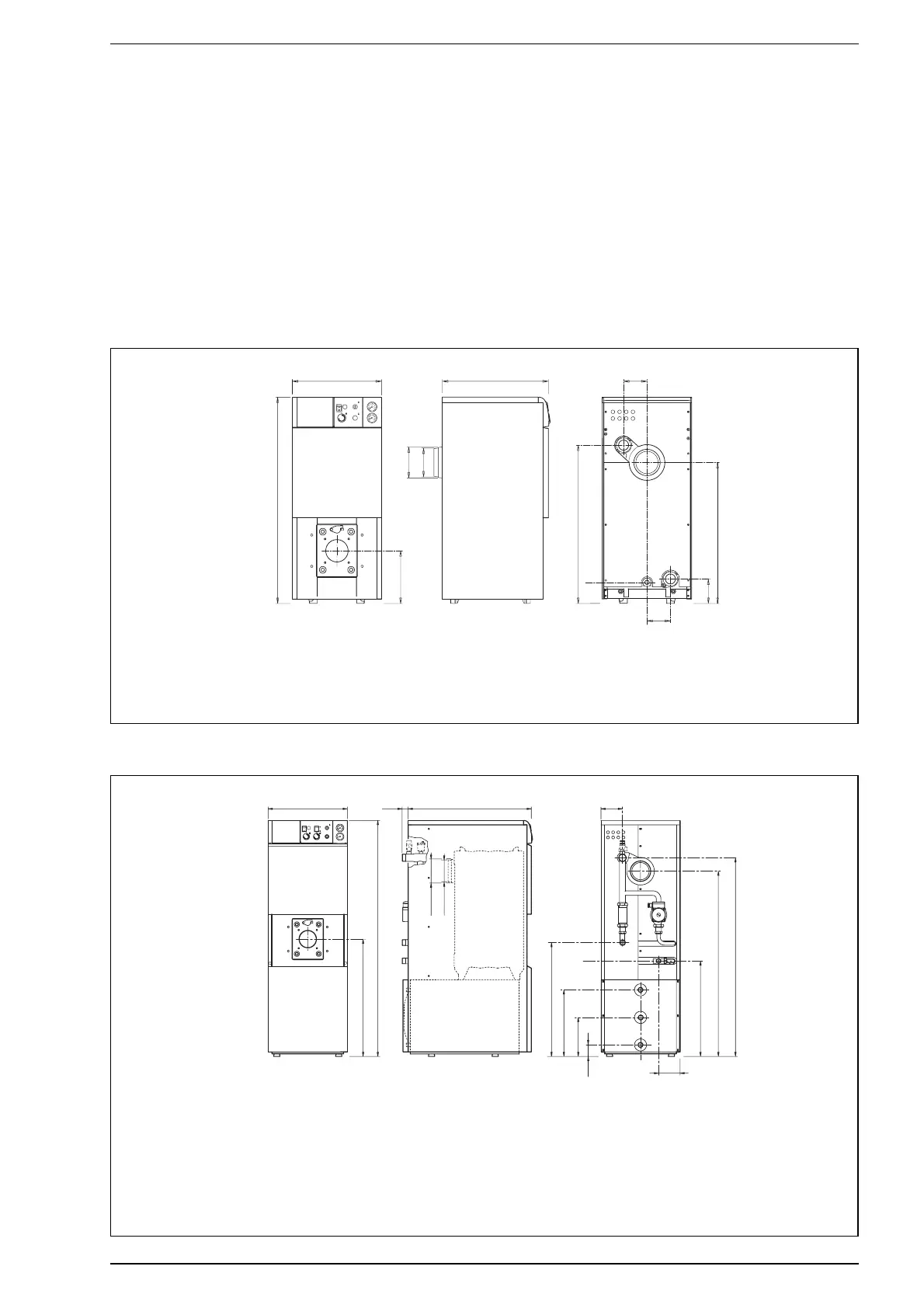

1.2 DIMENSIONES
1.2.1 Serie “AR”
1.2.2 Serie “ARB”
Fig. 1
AR3 AR4 AR5
P Profundidad 375 475 575
M Ida instalación 1
1
/
2
”1
1
/
2
”1
1
/
2
”
R Retorno instalación 1
1
/
2
”1
1
/
2
”1
1
/
2
”
S Vaciado caldera 1/2” 1/2” 1/2”
ARB4 ARB5
M1 Ida instalación de zona 1
1
/
4
”1
1
/
4
”
M Ida instalación 1” 1”
R Retorno instalación 1” 1”
S Vaciado caldera 1/2” 1/2”
E Entrada agua sanitaria 3/4” 3/4”
C Recirculación 3/4” 3/4”
U Salida agua sanitaria 3/4” 3/4”
Fig. 1/a
