conjunto, con el apósito muelle, que se
entrega para atar los capilares;
– sacar el tapón (14) y atornillar la
sonda del hidrómetro con válvula de
retención;
– completar el montaje fijando la tapa
de la envolvente (12) a los laterales.
NOTA: Conservar con los documen-
tos de la caldera el “Certificado de
conformidad del ensayo” puesto en la
cámara de combustión.
2.6 CONEXION ELECTRICA
La caldera se suministra con un cable
eléctrico de alimentación y debe ser ali-
mentada con corriente monofásica
230V - 50HZ a través de un interrup-
tor general protegido por fusibles. El
termostato ambiente es necesario
para obtener una buena regulación de
la temperatura ambiente y debe
conectarse como indicado en la fig. 6.
Conectar el cable de alimentación del
quemador e la bomba de la instalación
suministrados con la caldera.
NOTA: El equipo debe ser conectado
a una instalación de puesta a tierra
eficaz. SIME declina toda responsabi-
lidad por daños a personas o cosas
derivados de la falta de conexión
eléctrica a tierra de la caldera.
Desconecte la alimentación eléctrica
antes de efectuar cualquier
operación sobre el cuadro eléctrico.
16

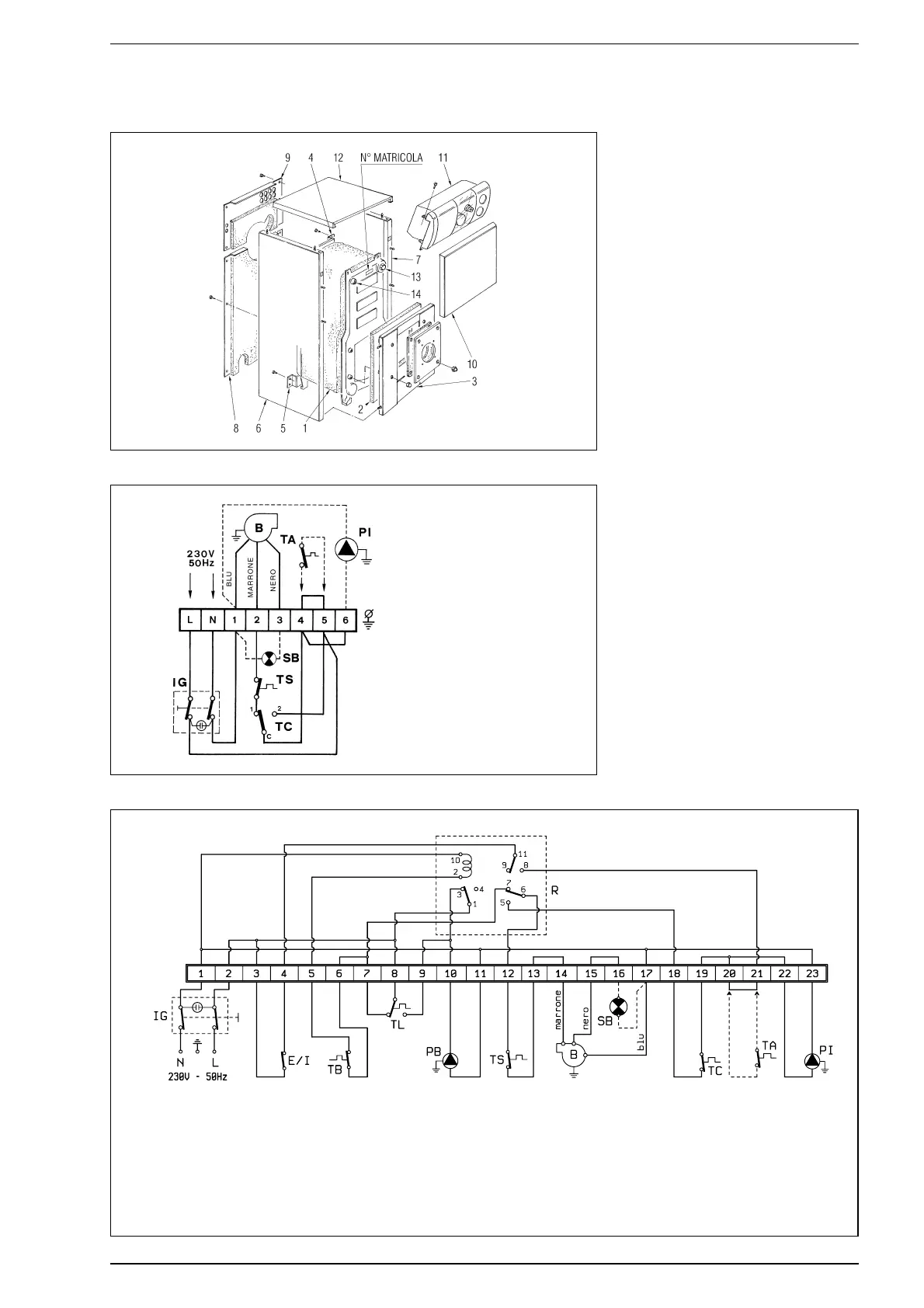

LEYENDA
TS Termostato seguridad
TA Termostato ambiente
TC Termostato caldera
IG Interruptor general
PI Bomba instalación
B Quemador
SB Bombilla bloqueo quemador
Fig. 6
Serie “AR”
Fig. 5
Serie “ARB”
LEYENDA
TS Termostato seguridad
SB Bombilla bloqueo quemador
EI Interruptor Verano - Invierno
TA Termostato ambiente
TB Termostato acumulador
TC Termostato caldera
TL Termostato límite
IG Interruptor general
PB Bomba acumulador
PI Bomba instalación
B Quemador
R Relé
Fig. 6/a
