1.1 INTRODUZIONE
Le caldaie di ghisa “AR - ARB freestan-
ding” sono studiate e progettate in linea
con i dettami della Direttiva Rendimenti
CEE 92/42.
Funzionano a gasolio con una combustione
perfettamente equilibrata e gli elevati rendi-
menti consentono di realizzare cospicui ri-
sparmi nei costi di esercizio.
La serie “ARB” è una caldaia mista per ri-
scaldamento e produzione acqua calda,
mentre la serie “AR” è solo per riscalda-
mento.
I gruppi termici “AR” vengono forniti in tre
colli separati: corpo caldaia, mantello con
sacchetto contenente i documenti e pan-
nello di comando.
1
1 DESCRIZIONE DELL’ APPARECCHIO
400
P
105
105
710
630
110
ø140
ø130
925
235
S
R
M
460
35
715
12 5
12 5
680
137 0
ø140
ø130
660
390
230
70
555
1075
115 5
R
M1
M
S
U
C
E

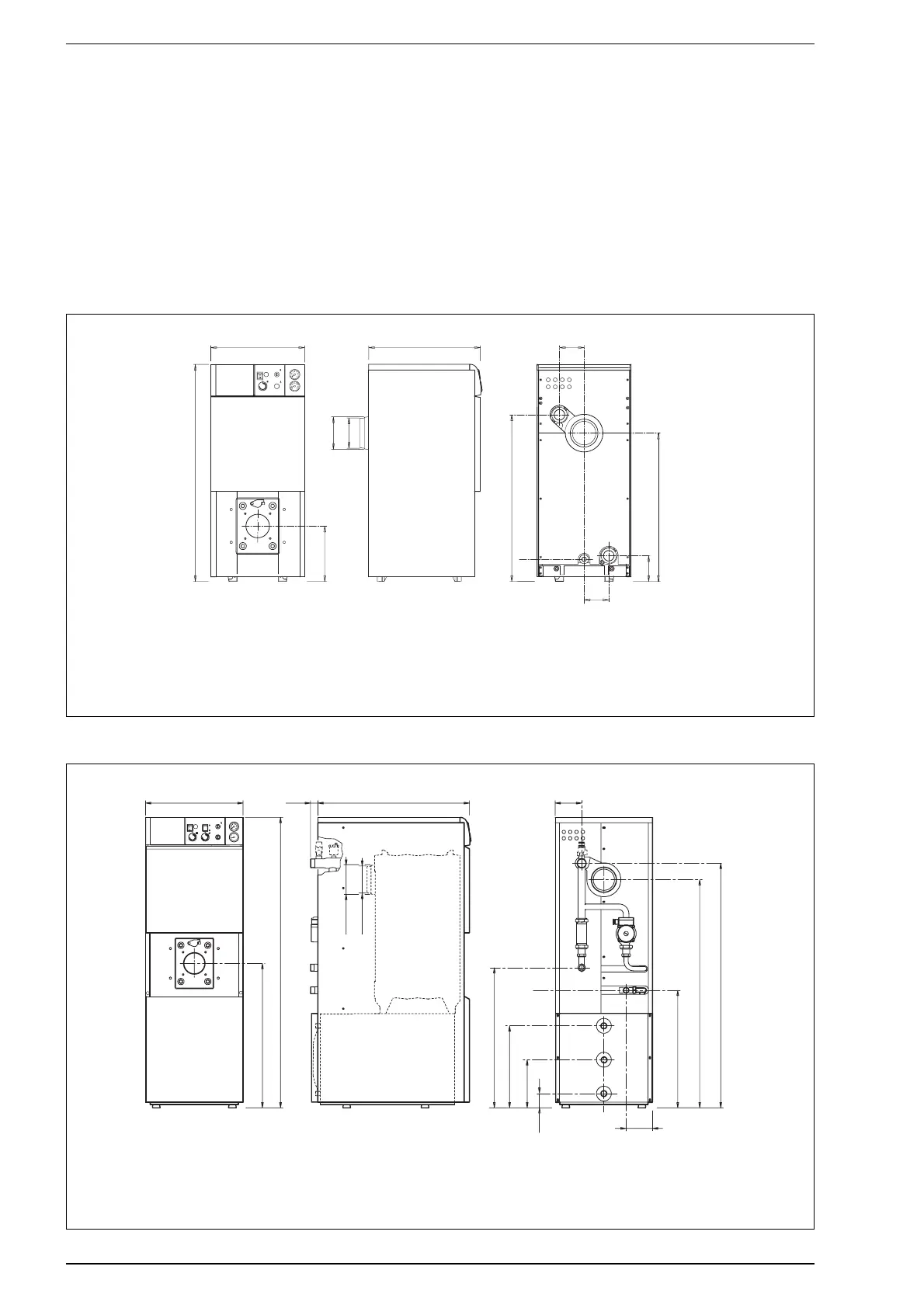

1.2 DIMENSIONI
1.2.1 Serie “AR”
1.2.2 Serie “ARB”
Fig. 1
AR3 AR4 AR5
P Profondità 375 475 575
M Mandata impianto 1
1
/
2
”1
1
/
2
”1
1
/
2
”
R Ritorno impianto 1
1
/
2
”1
1
/
2
”1
1
/
2
”
S Scarico caldaia 1/2” 1/2” 1/2”
ARB4 ARB5
M1 Mandata impianto a zone 1
1
/
4
”1
1
/
4
”
M Mandata impianto 1” 1”
R Ritorno impianto 1” 1”
S Scarico caldaia 1/2” 1/2”
ARB4 ARB5
E Entrata acqua sanitaria 3/4” 3/4”
C Ricircolo 3/4” 3/4”
U Uscita acqua sanitaria 3/4” 3/4”
Fig. 1/a
