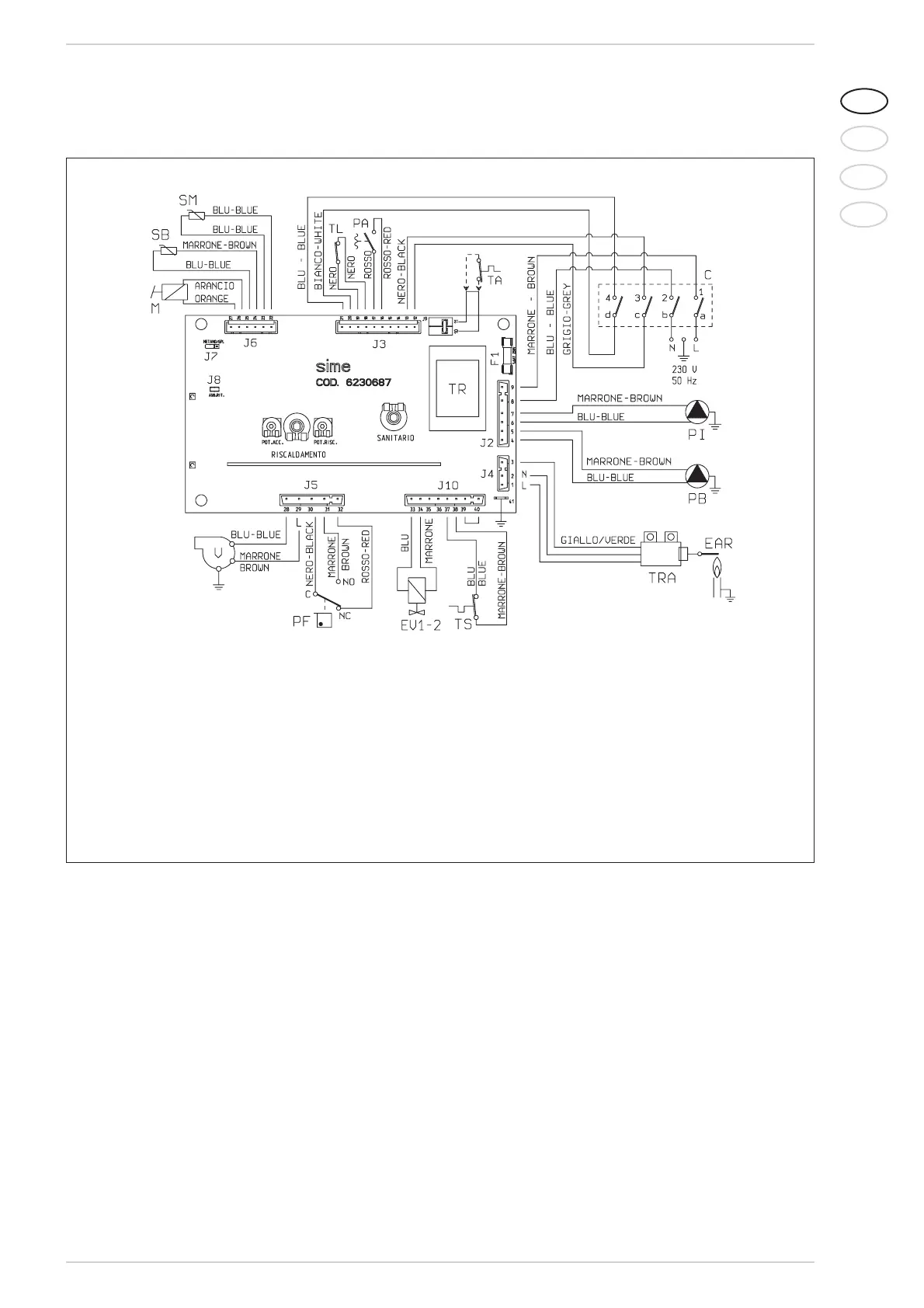

2.11.4 Schema elettrico “25/60 BF - 30/60 BF”
Fig. 20/a
LEGENDA
F1 Fusibile (F 1,6A)
TR Trasformatore 230/24V
PI Pompa impianto
PB Pompa bollitore
EV1 Bobina valvola gas
EV2 Bobina valvola gas
V Ventilatore
PF Pressostato fumi
TL Termosato limite 80°C
M Modulatore
PA Pressostato acqua
C Selettore OFF/EST/INV/SBLOCCO
SM Sonda riscaldamento (azzurro)
SB Sonda sanitario
TA Termostato ambiente
EAR Elettrodo accensione/rivelazione
TRA Trasformatore d’accensione
TS Termostato sicurezza 100°C
Nota: Il termostato ambiente deve esse-
re collegato ai morsetti 10-11 del con-
nettore “TA” dopo aver tolto il ponte.
CODICI RICAMBI CONNETTORI:
J2 cod. 6278622
J3 cod. 6278621
J5 cod. 6278625
J6 cod. 6278620
J10 cod. 6278623
