3.1 SCHEDA ELETTRONICA
Realizzata nel rispetto della direttiva Bassa
Tensione CEE 73/23 è alimentata a 230
Volt e, attraverso un trasformatore incor-
porato, invia tensione a 24 Volt ai seguenti
componenti: modulatore, sonde sanitario e
riscaldamento, termostato limite, regolato-
re climatico, pressostato acqua e orologio
programmatore.
Un sistema di modulazione automatica e
continua consente alla caldaia di adeguare
la potenza alle varie esigenze di impianto o
dell’utente.
La componentistica elettronica è garantita
per funzionare in un campo di temperature
da 0 a +60 °C.
3.1.1 Anomalie di funzionamento
I led che segnalano un irregolare e/o non
corretto funzionamento dell’apparecchio
sono indicati in fig. 21.
3.1.2 Dispositivi
La scheda elettronica è provvista dei
seguenti dispositivi (fig. 22):
– Trimmer “POT. RISC.” (1)
Regola il valore massimo di potenza
riscaldamento.
Per aumentare il valore ruotare il trim-
mer in senso orario, per diminuirlo ruo-
tare il trimmer in senso antiorario.
– Trimmer “POT. ACC.” (6)
Trimmer per variare il livello di pressione
all’accensione (STEP) della valvola gas.
A seconda del tipo di gas per il quale la
caldaia è predisposta, si dovrà regolare il
trimmer in modo da ottenere al bruciato-
re una pressione di circa 3 mbar per gas
metano e 7 mbar per gas butano (G30)
e propano (G31).
Per aumentare la pressione ruotare il
trimmer in senso orario, per diminuirla
ruotare il trimmer in senso antiorario.
Il livello di pressione di lenta accensione é
impostabile durante i 10 secondi dalla
scarica di accensione del bruciatore.
Dopo aver stabilito il livello di pressione
all’accensione (STEP) in funzione del
tipo di gas, controllare che la pressione
del gas in riscaldamento sia ancora sul
valore precedentemente impostato.
– Connettore “METANO/GPL” (4)
Con il connettore disinserito la caldaia è
predisposta per funzionare a METANO;
con il connettore inserito a GPL.
– Connettore “ANN. RIT.” (5)
La scheda elettronica è programmata,
14
IT
ES
PT
GB
3 CARATTERISTICHE

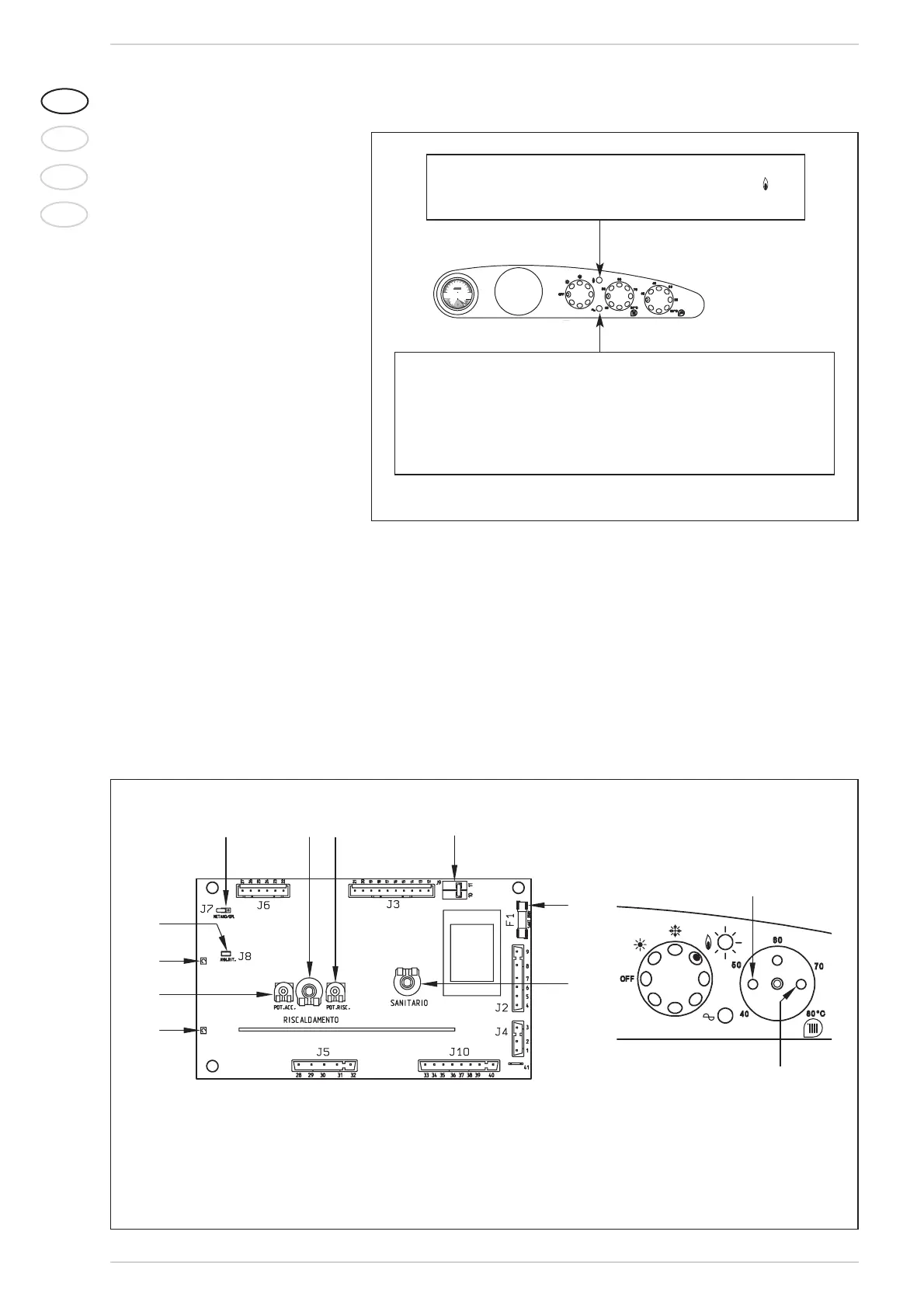

Fig. 22
LEGENDA
1 Trimmer “Potenza riscaldamento”
2 Fusibile (F 1,6A)
3 Potenziometro sanitario
4 Connettore “METANO/GPL ”
5 Connettore “Annullo ritardi”
6 Trimmer “Potenza accensione”
7 Led rosso di blocco
8 Potenziometro riscaldamento
9 Led bicolore verde/arancio
10 Connettore “TA”
NOTA:
Per accedere ai trimmer di regolazione
(1) e (6) sfilare la manopola del poten-
ziometro riscaldamento.
Fig. 21
Led bicolore verde spento in caso di mancanza di tensione.
Led bicolore arancio lampeggiante in caso di insufficiente pressione acqua.
Led bicolore arancio in caso di anomalia sonda riscaldamento (SM).
Led bicolore verde lampeggiante in caso di intervento dispositivo sicurezza fumi nella
vers. “25/60 OF”: riarmare il pulsante del termostato per ripristinare il funzionamento.
Led verde lampeggiante guasto ventilatore/pressostato nella vers. “BF”.
Led rosso blocco accensione/intervento termostato di sicurezza:
ruotare il selettore OFF/EST/INV/SBLOCCO nella posizione ( )
per ripristinare il funzionamento
0
30
60
90
120
bar
°C
0
3
4
1
B
A
C
6
1
2
3
5
9
7
6
1
8
4
10
