1.1 INTRODUZIONE
Le OPEN.zip sono dei gruppi termici per il ri-
scaldamento e la produzione di acqua calda
sanitaria per installazioni esterne ad incasso.
Sono conformi ai dettami delle direttive
europee 90/396/CEE, 89/336/ CEE,
92/42/CEE, 73/23/CEE e norme euro-
pee EN 297 - EN 483.
Possono essere alimentate a gas metano
(G20) e GPL (G30-G31).
In questo opuscolo sono riportate le istru-
zioni relative ai seguenti modelli di caldaia:
– “OPEN.zip 25 BF TS” ad accensione e
modulazione elettronica, camera combu-
stione stagna flusso forzato;
– “OPEN.zip 30 BF TS” ad accensione e
modulazione elettronica, camera combu-
stione stagna flusso forzato.
L’apparecchio è composto da due colli forni-
ti separatamente:
1) caldaia con comando remoto e kit rac-
cordi allacciamento impianto
2) telaio da incasso cod. 8097510 che ha
la funzione di contenere la caldaia.
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
NOTA: La prima accensione va effettuata
da personale autorizzato.
1
1 DESCRIZIONE DELL’ APPARECCHIO

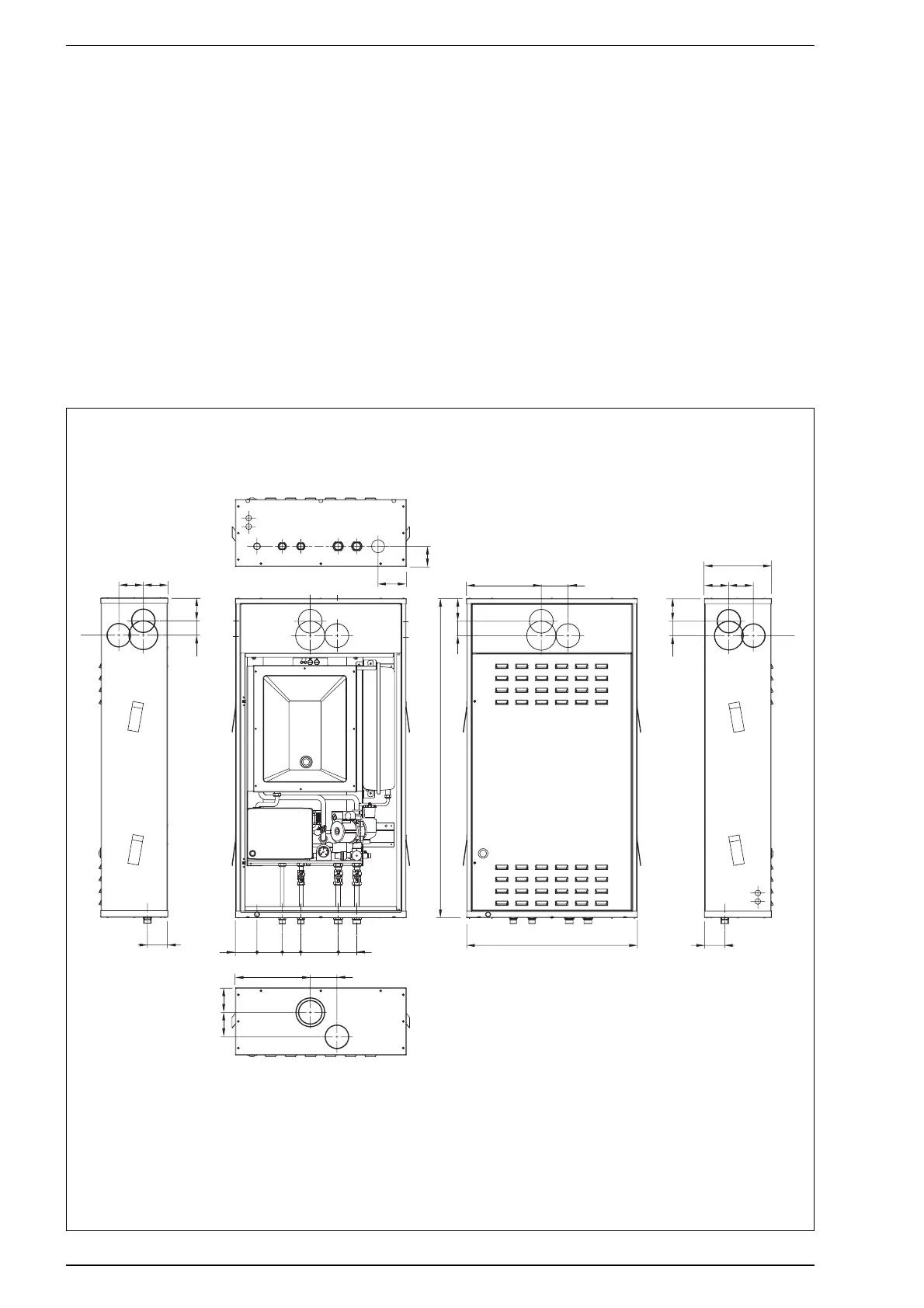

1.2 DIMENSIONI
707095 140
GUE MR
280
100
CS/CS1
9192
CA
S
76
105
280 100
CS
CS1
CA
640
12 00
85
54
80
CA
85
CS
CS1
252
91 92
54
76
CA
85
CS
CS1
91
92
54
76
ATTACCHI
R Ritorno impianto 3/4”
M Mandata impianto 3/4”
G Alimentazione gas 3/4”
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
S Scarico valvola sicurezza
CA Condotto aspirazione ø 80
CS Condotto scarico ø 80
CS1 Condotto coassiale ø 60/100
Fig. 1
