L'installazione deve intendersi fissa e dovrà
essere effettuata esclusivamente da ditte
specializzate e qualificate, secondo quanto
prescritto dalla Legge 46/90 e DPR n°
447/91, ottemperando a tutte le istruzioni e
disposizioni riportate in questo manuale. L’in-
stallazione deve inoltre essere conforme alle
prescizioni delle norme UNI-CIG, CEI, DPR
412/93 e come modificato dal DPR
551/99, e nell’osservanza delle norme loca-
li, comunali ed enti preposti alla salute pub-
blica.
2.1 FISSAGGIO CALDAIA
Il montaggio della caldaia all’interno del
telaio da incasso è facilitato dall’ampia aper-
tura. La caldaia viene inserita negli appositi
perni previsti sul fondo del telaio e bloccata
con i dadi e rondelle forniti a corredo (fig. 4).
2.1.1 Kit allacciamento impianto
Per il montaggio dei componenti del kit for-
nito a corredo della caldaia seguire le istru-
zioni di fig. 5.
2.2 ALLACCIAMENTO IMPIANTO
Per preservare l’impianto termico da dan-
nose corrosioni, incrostazioni o depositi, è
della massima importanza, prima dell’in-
stallazione dell’apparecchio, procedere al
lavaggio dell’impianto in conformità alla
norma UNI-CTI 8065, utilizzando prodotti
appropriati come, ad esempio, il Sentinel
X300 o X400.
Istruzioni complete sono fornite con i pro-
dotti ma, per ulteriori chiarimenti, è possibi-
le contattare direttamente il produttore GE
Betz srl. Dopo il lavaggio dell’impianto, per
proteggerlo contro corrosioni e depositi, si
raccomanda l’impiego di inibitori tipo Senti-
nel X100.
E’ importante verificare la concentrazione
dell’inibitore dopo ogni modifica all’impianto
e ad ogni verifica manutentiva secondo
quanto prescritto dai produttori (appositi
test sono disponibili presso i rivenditori).
Lo scarico della valvola di sicurezza deve
essere collegato ad un imbuto di raccolta
per convogliare l’eventuale spurgo in caso
di intervento.
ATTENZIONE:
- La mancanza del lavaggio dell’impianto
termico e dell’addizione di un adeguato
inibitore invalidano la garanzia dell’ap-
parecchio.
- Nel circuito di riscaldamento, dato che
la caldaia viene installata all’esterno, è
opportuno introdurre un liquido anti-
congelante di buona marca, seguendo
le istruzioni del fabbricante per quanto
riguarda le percentuali da usare.
L'allacciamento gas deve essere realizzato
in conformità alle norme UNI 7129/92 e
4
1
2
3
1
1
4
6
5
5
7
Scarico condensa
Attacco gas
in alternativa
Collegamenti
elettrici
8
9
Collegamenti
elettrici
G
U
E
M
R
S
3
LEGENDA
1 Guarnizione ø 18,5
2 Tronchetto 1/2” x 14 L. 200
3 Rubinetto entrata sanit. 1/2” MF
4 Tronchetto 1/2” x 14 L. 120
5 Guarnizione ø 24
6 Rubinetto mandata/ritorno impianto 3/4” MF
7 Tronchetto 3/4” x 18 L. 120
8 Raccordo
9 Tubo di scarico valvola di sicurezza

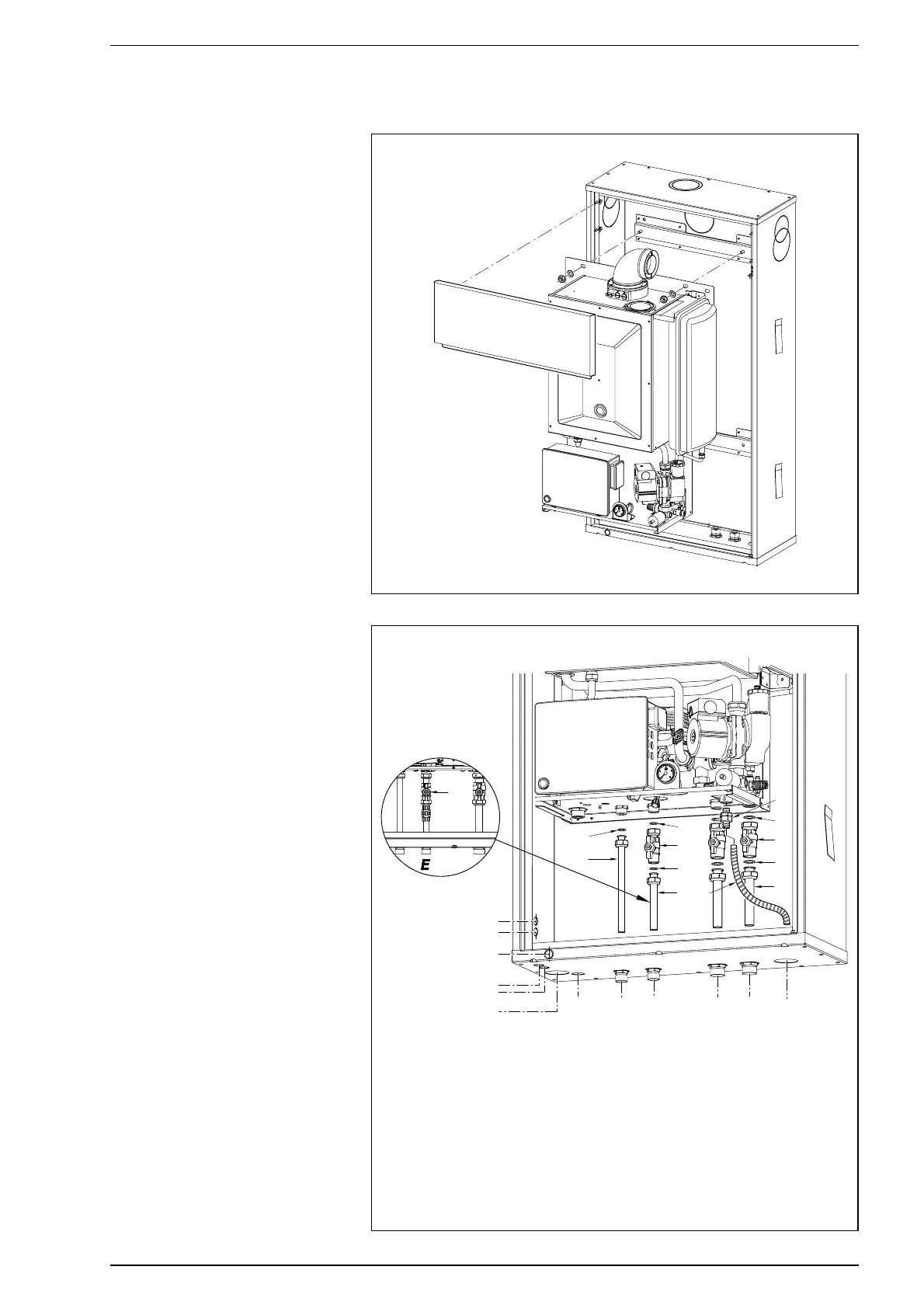

Fig. 5
2 INSTALLAZIONE
Fig. 4
