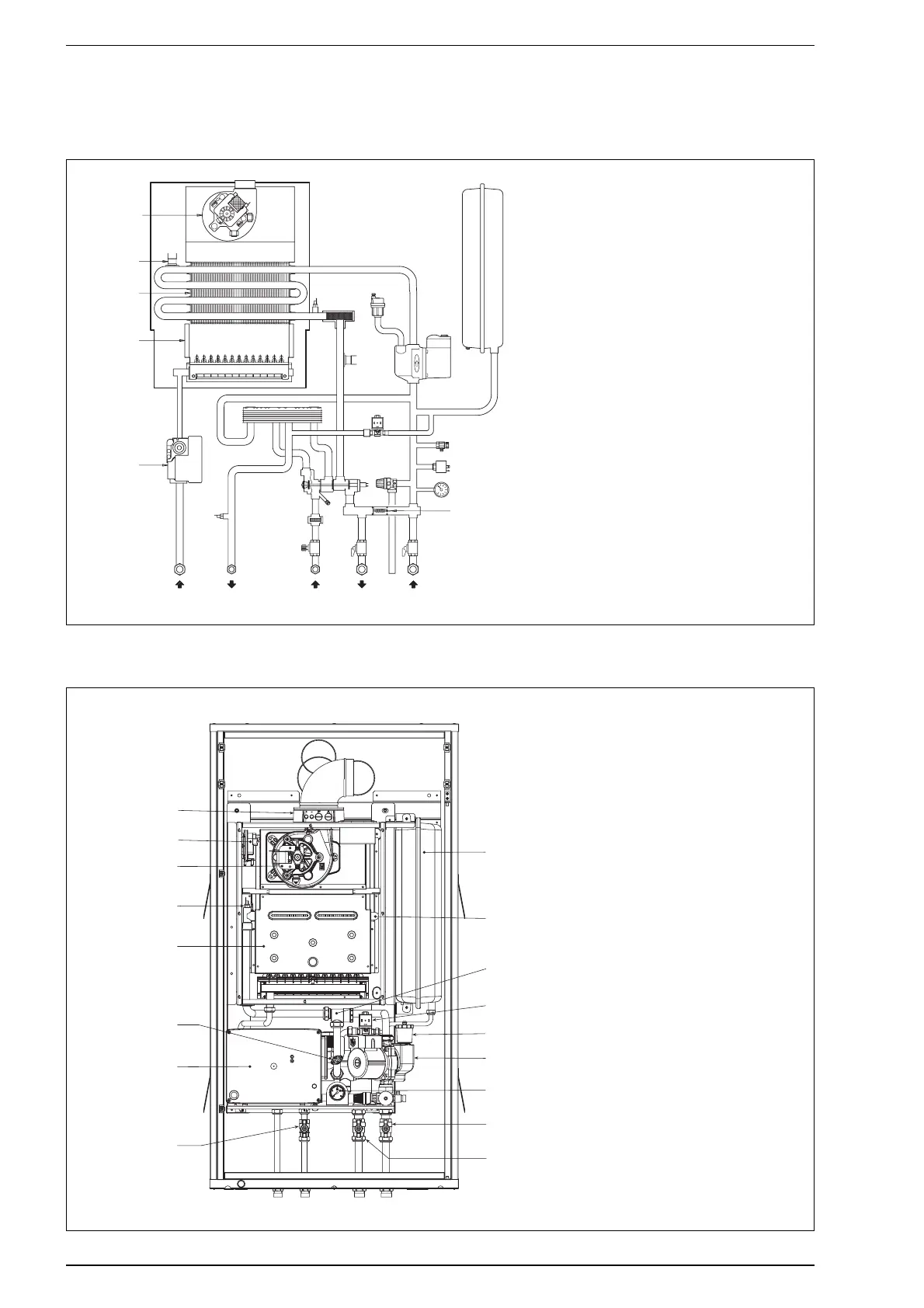

1.4 SCHEMA FUNZIONALE
15
1
2
3
4
5
6
7
8
9
17
16
10
11
12
13
14
25
11
9
10
12
4
3
2
1
5
6
7
13
24
15
14
8
20
23
22
21
19
18
17
16
G
U
EM R
Fig. 2
Fig. 3
LEGENDA
1 Ventilatore
2 Termostato limite 85°C
3 Scambiatore primario
4 Camera combustione
5 Valvola gas
6 Sonda sanitario (SS)
7 Scambiatore sanitario a piastre
8 Valvola pressostatica con caricamento
9 Sonda riscaldamento (SM)
10 Termostato sicurezza 100°C
11 Valvola sfogo aria
12 Circolatore
13 Vaso espansione
14 Termoattuatore
15 Valvola sicurezza
16 Scarico caldaia
17 Pressostato acqua
18 Idrometro
19 By-pass automatico
20 Filtro acqua sanitaria
21 Rubinetto ritorno impianto
22 Rubinetto mandata impianto
23 Rubinetto entrata sanitario
24 Elettrovalvola caricamento impianto
25 Filtro circuito riscaldamento
1.5 COMPONENTI PRINCIPALI
LEGENDA
1 Quadro elettrico
2 Termostato sicurezza
3 Camera combustione
4 Sonda riscaldamento (SM)
5 Ventilatore
6 Pressostato aria
7 Collettore con prese
8 Vaso espansione
9 Scambiatore primario
10 Valvola sfogo aria
11 Circolatore
12 Idrometro
13 Rubinetto ritorno impianto
14 Rubinetto mandata impianto
15 Rubinetto entrata sanitario
16 Elettrovalvola caricamento impianto
17 Filtro circuito riscaldamento
