3.1 SCHEDA ELETTRONICA
Le scheda elettronica è realizzata nel rispet-
to della direttiva Bassa Tensione CEE
73/23. È alimentata a 230V e, attraverso
un trasformatore incorporato, invia tensio-
ne a 24V ai seguenti componenti: termo-
stato limite, termostato sicurezza fumi,
pressostato acqua, modulatore, termoat-
tuatore, sonde e comando remoto.
Un sistema di modulazione automatica e
continua consente alla caldaia di adeguare
la potenza alle varie esigenze di impianto o
dell’utente. La componentistica elettronica
è garantita per funzionare in un campo di
temperature da – 15 a + 40 °C.
3.1.1 Dispositivi previsti
sulla scheda
La scheda elettronica è provvista dei
seguenti dispositivi:

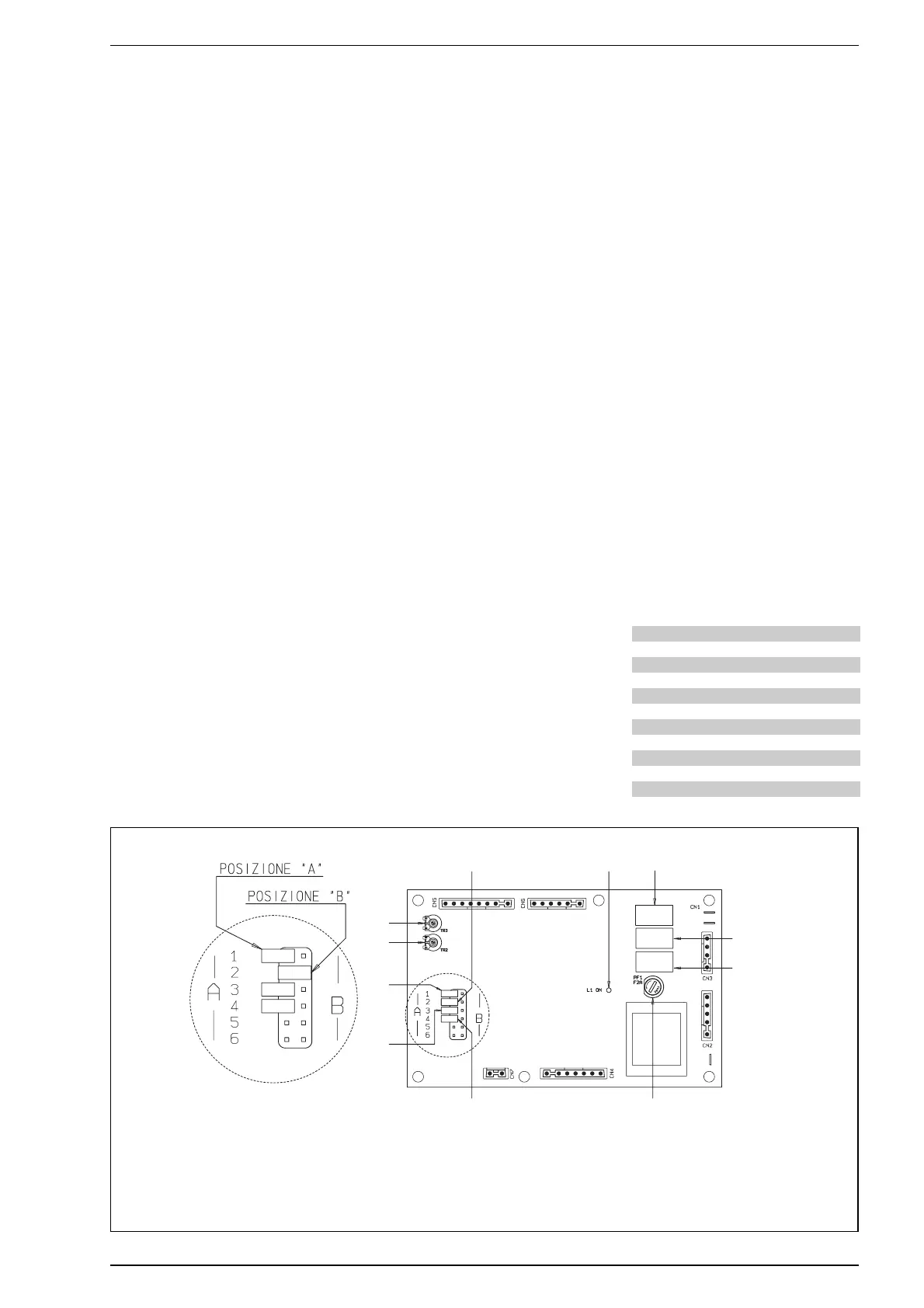

– Trimmer “PRESSIONE ACCENSIONE”
(5 fig. 11)
La scheda elettronica dispone di un trim-
mer “PRESSIONE ACCENSIONE” per varia-
re il livello di pressione all’accensione
(STEP) della valvola gas. A seconda del tipo
di gas per cui la caldaia è predisposta, si
dovrà regolare il trimmer in modo da otte-
nere al bruciatore una pressione di circa
3 mbar per gas metano, e 8 mbar per gas
GPL. Per aumentare la pressione ruotare
il trimmer in senso orario, per diminuirla
ruotare il trimmer in senso antiorario.
NOTA: Dopo aver stabilito il livello di
pressione all’accensione (STEP) in fun-
zione al tipo di gas, controllare che la
pressione in riscaldamento sia ancora
sul valore precedentemente impostato.
– Trimmer “POTENZA MASSIMA
RISCALDAMENTO” (6 fig. 11)
Regola il valore massimo di potenza
riscaldamento.
– Connettore “MET-GPL” (1 fig. 11)
Il ponte del connettore deve essere inse-
rito sul tipo di gas per il quale la caldaia è
predisposta: posizione “A” funzionamen-
to gas metano, posizione “B” funziona-
mento gas GPL.
– Connettore “ACCENSIONE RITARDATA”
(2 fig. 11)
La scheda è dotata di un dispositivo che
impedisce, in posizione riscaldamento,
riaccensioni frequenti in particolare su
impianto mal dimensionati. Il sistema pre-
vede una temporizzazione, dopo ogni spe-
gnimento comandato dalla scheda, con
un intervallo di tempo di circa 90 secon-
di in cui la caldaia non si accende. Se, nel
corso dei 90 secondi di temporizzazione,
la temperatura dell’acqua è scesa oltre
15°C dal valore impostato, l’accensione è
immediata. La temporizzazione può esse-
re tolta inserendo il ponte del connettore
sulla posizione “B”.
– Connettore “LENTA ACCENSIONE”
(4 fig. 11)
Il ponte del connettore consente di incre-
mentare la durata della lenta accensione
fino a 12 secondi, al fine di dare un tempo
più ampio per l’impostazione: posizione
“A” accensione fino a 8 secondi, posizione
“B” lenta accensione fino a 12 secondi.
– Connettore “CAMPO REGOLAZIONE
RISCALDAMENTO” (3 fig. 11)
La funzione riscaldamento viene attivata
dal comando remoto che è dotato di un
sensore di controllo temperatura
ambiente. Con il ponte del connettore in
posizione “A” il campo di regolazione
riscaldamento è compreso tra 40 e
80°C. Spostando il ponte del connettore
in posizione “B” il campo di regolazione
passa da 15 a 45°C.
– Led “L1” (13 fig. 11)
Led verde acceso con presenza di tensio-
ne alla scheda.
3.2 SONDE RILEVAMENTO
TEMPERATURA
Le sonde ad immersione per il rilevamento
della temperatura riscaldamento (SM) e
sanitario (SS) sono intercambiabili tra loro.
Con sonda interrotta la caldaia non fun-
ziona in entrambi i servizi e viene visualiz-
zato un messaggio di allarme sul display
del comando remoto a distanza: messag-
gio “ALL 05” quando si tratta della sonda
(SM) e “ALL 04” quando si tratta della
sonda (SS).
Riportiamo nella Tabella 3 i valori di resi-
stenza (Ω) che si ottengono sulle sonde al
variare della temperatura.
