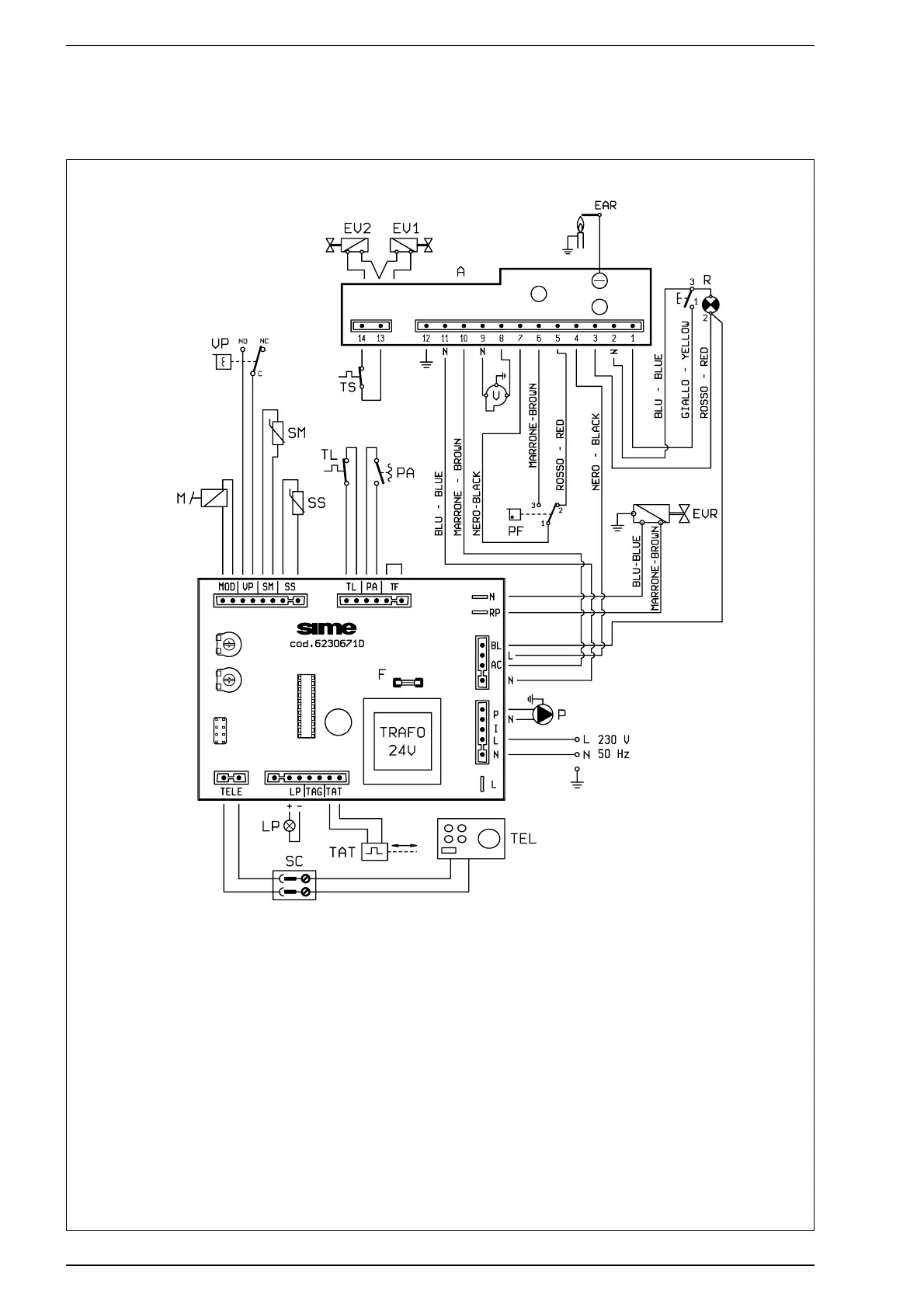

2.8.2 Schema elettrico
LEGENDA
L Linea
N Neutro
M Modulatore
VP Valvola pressostatica
SM Sonda riscaldamento (azzurro)
SS Sonda sanitario (rosso)
TL Termostato limite 85°C
PA Pressostato acqua
A Apparecchiatura elettronica
EV1 Elettrovalvola 1°
EV2 Elettrovalvola 2°
EAR Elettrodo accensione/rivelazione
TS Termostato sicurezza 100°C
R Pulsante sblocco apparecchiatura
V Ventilatore
PF Pressostato fumi
PF1 Fusibile (F 2A)
P Circolatore
TEL Comando remoto
SC Collegamento comando remoto
TAT Termoattuatore
LP Lampada spia insuficiente
pressione acqua
EVR Elettrovalvola caricamento impianto
CODICI RICAMBI CONNETTORI:
CN2 cod. 6278687
CN3 cod. 6241414
CN4 cod. 6260940
CN5 cod. 6278685
CN6 cod. 6278686
CN7 cod. 6260969
Fig. 10
