2.8 ALLACCIAMENTO ELETTRICO
Per l’alimentazione elettrica, che dovrà
essere effettuata con tensione monofase
230V-50Hz, utilizzare il cavo tripolare a cor-
redo della caldaia che andrà collegato ad un
interruttore generale protetto da fusibili,
con distanza tra i contatti di almeno 3 mm.
In caso di sostituzione detto cavo dovrà
essere richiesto alla SIME.
NOTA: L’apparecchio deve essere collegato
a un efficace impianto di messa a terra.
La SIME declina qualsiasi responsabilità
per danni a persone o cose derivanti dalla
mancata messa a terra della caldaia.

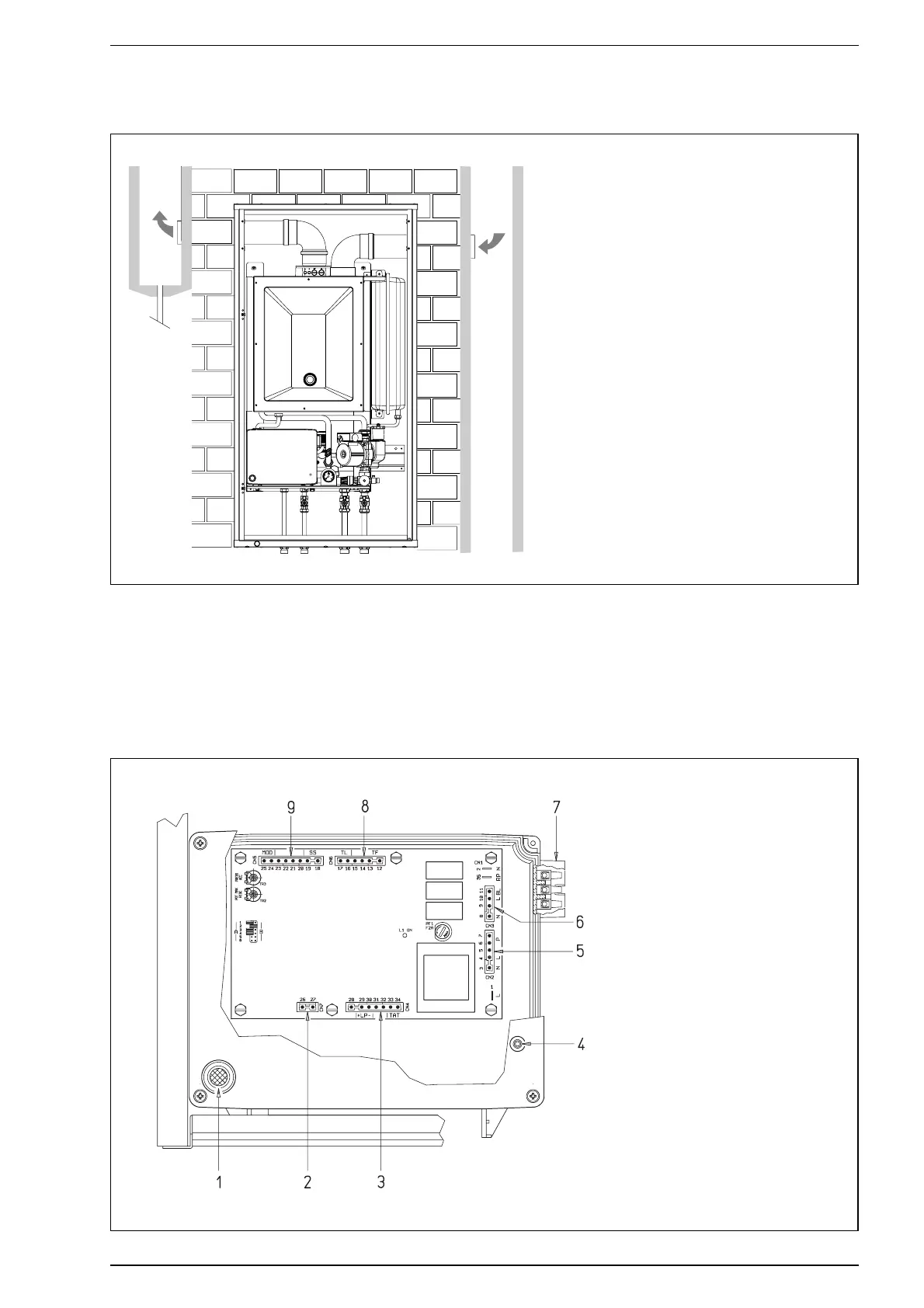

2.8.1 Quadro elettrico (fig. 9)
Per accedere al quadro disinserire l’alimen-
tazione elettrica e svitare le viti che fissano
il coperchio alla scatola che racchiude i col-
legamenti. Il quadro può essere inclinato
verso il basso togliendo le due viti inferiori
che lo fissano al telaio.
8
LEGENDA
1 Pulsante sblocco apparecchiatura
2 Connettore cablato CN7
3 Connettore cablato CN4
4 Segnalatore mancanza acqua
5 Connettore cablato CN2
6 Connettore cablato CN3
7 Collegamento comando remoto
8 Connettore cablato CN6
9 Connettore cablato CN5
Fig. 9
TIPOLOGIA DI SCARICO SEPARATI
C12 Scarico e aspirazione a parete sottoposti
alle stesse condizioni di vento. Se con con-
dotti separati i terminali devono essere
inscritti in un quadrato di 50 cm di lato.
C32 Scarico e aspirazione a tetto sottoposti alle
stesse condizioni di vento, ma solo con ter-
minale a tetto concentrico.
C42 Scarico e aspirazione in canne fumarie
comuni separate, ma sottoposte alle stesse
condizioni di vento.
C52 Scarico e aspirazione separati a parete o a
tetto e comunque in zone a pressione diver-
se, ma non su pareti opposte.
C82 Scarico in canna fumaria singola o comune e
aspirazione a parete.
Fig. 8/a
