1.1 INTRODUCCION
Las OPEN.zip son grupos térmicos para la
calefacción y la producción de agua caliente
sanitaria realizados para estar instalados
en el exterior. Están conformes a las direc-
tivas europeas 90/396/CEE,
89/336/CEE, 73/23/CEE, 92/42/CEE y
a las normas europeas EN 297 - EN 483.
Pueden ser alimentadas por gas metano
(G20) y por GPL (G30-G31).
Este manual lleva las instrucciones para los
siguientes modelos de caldera:
– OPEN.zip 25 BF TS con encendido y
modulación electrónica, cámara de com-
bustión estanca tiro forzado.
– OPEN.zip 30 BF TS con encendido y
modulación electrónica, cámara de com-
bustión estanca tiro forzado.
El aparato está compuesto por dos emba-
lajes suministrados separadamente:
1) caldera con mando remoto y kit de
empalmes para la conexión de la insta-
lación.
2) bastidor de empotramiento cód.
8097510 que tiene la función de conte-
ner la caldera.
Seguir las instrucciones incluidas en este
manual para una correcta instalación y un
perfecto funcionamiento del aparato.
1 DESCRIPCION DE LA CALDERA

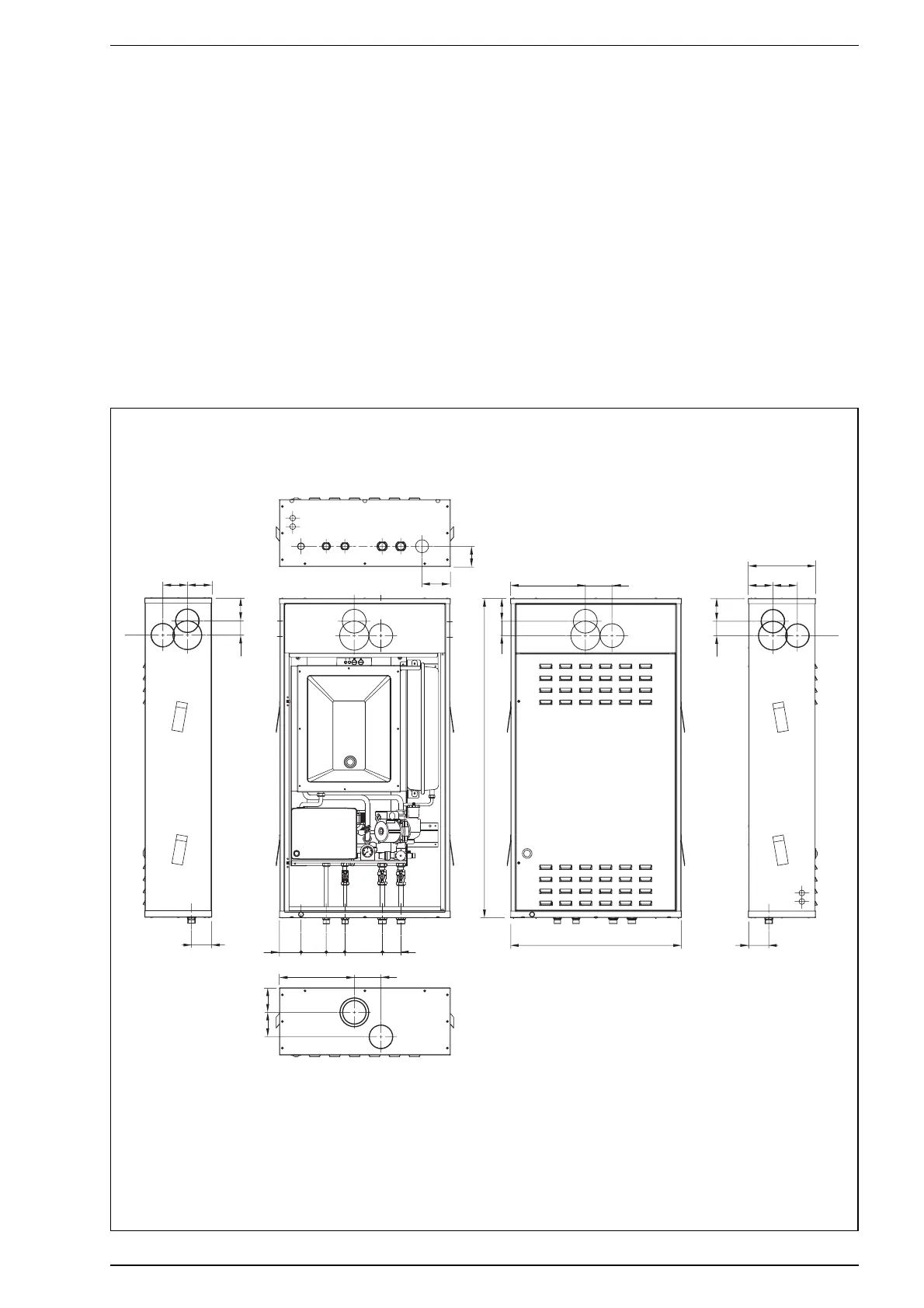

1.2 DIMENSIONES
CONEXIONES
R Retorno instalación 3/4”
M Ida instalación 3/4”
G Alimentación gas 3/4”
E Entrada agua sanitaria 1/2”
U Salida agua sanitaria 1/2”
S Descarga válvula de seguridad
CA Conducto de aspiración ø 80
CS Conducto de evacuación ø 80
CS1 Conducto coaxial ø 60/100
Fig. 1
